switch matrix qui déraille sur ROYAL RUMBLE

[jfk]

bonjour a tous

voila plusieurs jours que je me gratte la tête avec mon RR RAHHHH

apres avoir réinstallé mes cartes dans le flip , impec , ça s allume et je lance une partie , je joue assé longtemps sans vitre , je score 800 M en essayant tout et j inscris mes initial , après ça se gatte , réglage des lamelles slingshot droit puis tout les switch affiché de la ligne a l appuis sur le sling , apres une autre et encore deux deux autres ...

donc :

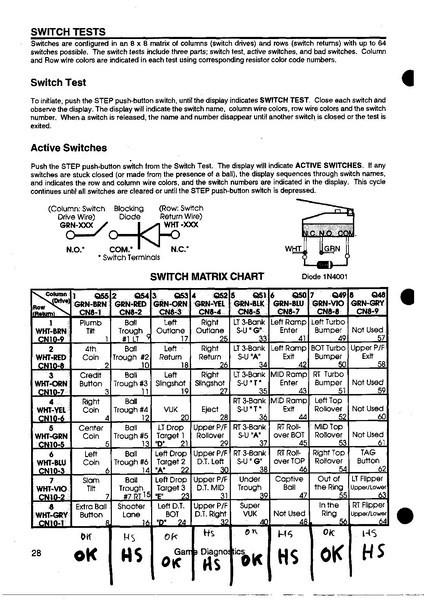

j ai un problème avec la matrice on peut voir sur le plan c est une ligne sur deux vivi

donc 4 lignes = vert/ marron,orange,noir,violet sont ok en test switch chaque contact est bon il correspond au plan

les 4 lignes HS = vert / rouge, jaune , bleu , gris elles déconnent a pleins tube , en permanence a chaque pression sur un contact de la ligne en test , elle affiche les 8 switch de la ligne mais ça ne s arrête pas la , aléatoirement ça déclenche le vibreur ou le slam tilt ou autre chose complétement débile ??

après multiple contrôle , le plateau est pour moi sans défaut , j ai testé les lignes de switch une par une , ciblé les contrôles en débranchant les connecteurs du faisceau sous le plateau , pareil marrto

j ai testè la cpu sur mon crypte a coté , les symptômes sont les mêmes

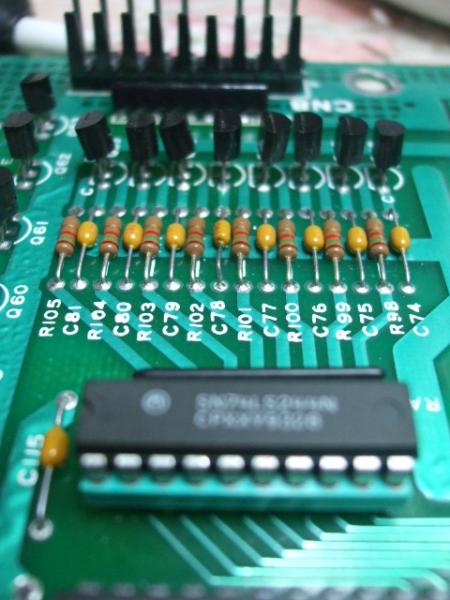

j ai controlé les composants sur la cpu , les 3904 tous ok , pas de bizarrerie dans les resultats suivant , j ai changé le 74 ls 244 et les tc 4011 , les reseau de résistances aussi sont changées ?

ma question quel composant reste a changer sur la ligné des switch ? , j ai testé les PIA avec une eprom de test spécial et c est OK , donc la je bute ?
je peux changer la PIA mais si ça sert a rien j aime autant pas vivi

pour info , tout le circuit lampes commandé est OK , en stanby et en test aucun défaut .
le circuit bobines et flash est ok en test tout fonctionne impeccable pas de fuse qui grille non plus
dot et son est a 100% aussi et flip OK

UNE IDEE AVANT QUE JE SORTE MA SCIE SAUTEUSE mdr mdr mdr

merci



[nervousbreakdom]

Ouah ! c'est bien louche comme panne ooOOOoo
C'est bizarre cette panne d'une colonne sur deux. Y a t'il un composant qui ne déserve qu'une colonne sur deux... IID



[David]

AH NONNN

Jeff NON je t'ai dit au tel NON pas la scie

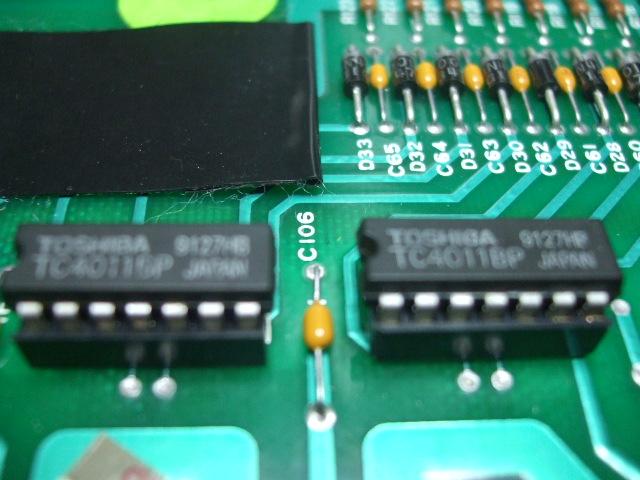

Dis, vérifie un peu les soudures sous les CD 4011.

Et pour les transistors de Lampes, tu as trouvé ?



[jfk]

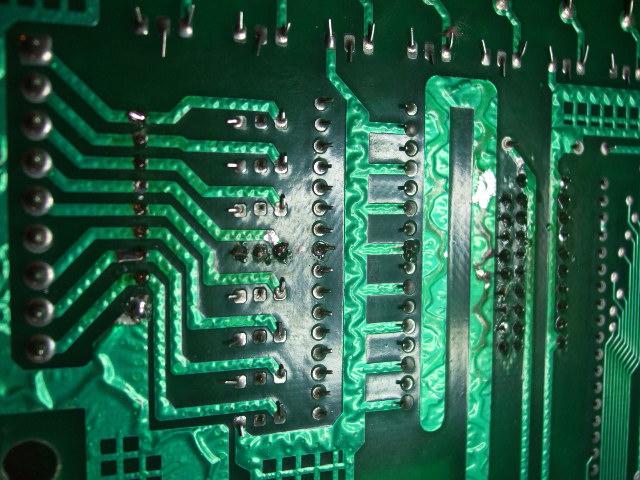

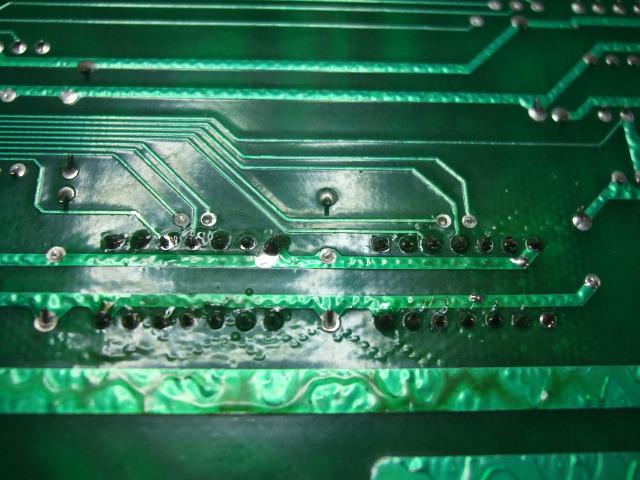

les soudures sont ok , ont a bien dessoudé au générateur d air chaud vivi , mis des support .

pareil pour le 74ls244

par contre j attends d avoir des TC4011 neuf car ceux la sont ceux que j ai dessoudé sur mon autre cpu , donc un doute peut subsister . je rechangerai le 244 en meme temps au cas ou , aprés je passe a l étape du PIA car je ne vois pas ce qui déconnerai encore dans le circuit switch ?? ( je ferai un essai sur le crypte auparavant de façon a etre sur vivi )

pour le tip 42 je l ai changé et depuis tout est ok , il n a pas grillé ?


pour info , la 6802 oxydé de la cpu fonctionne bien , j ai passé au papier de verre surles pattes et je les aient étamées , essai sur le crypte concluant



[David]

Curieuse cette panne .....



[jfk]

bonjour tous
du nouveau aujourd hui vivi et du bon
une petite visite chez le copain cooky et la cpu est dépannée vivi , elle fonctionne nickel sur un lw3 après changement du 6821 ( par cooky77 et ces doigts de fée mdr ) , n étant pas équipé du materiel pour bien dessouder j ai préféré m abstenir né .

je n ais plus qu'a l essayer sur le RR et voir ce que ça donne vivi



[jfk]

RAHHHH RAHHHH il va falloir chercher plus profonds marrto , ça a recommencer a déconner dans la matrice , j ai un soucis je ne sais ou sur le plateau ou la caisse qui me fait dérailler complétement le flip exemple :
- j ajoute 2 crédits en appuyant sur la touge G de tag et 5 credits sur la touche A marrto
je lance une partie en appuyant sur les cibles TAG d'en face !!??
des switchs sont déclanchés en tapant sur le fronton ou la caisse débil marrto , j en ais marre

la PIA n a rien eu ce coup et j ai due changer le 74ls244 encore une foi , la cpu est installée sur mon crypte et ça fonctionne parfaitement bien vivi

il est corsé celui la , je vais tout dépouiller je vous tiendrai au jus .
rarale



[jfk]

ça y est c est réparé
je vous remercie tous pour votre aide mdr ( je me vengera ).

donc pour la petite histoire la panne venait bien du plateau , david me l avait suggéré mais je ne voyais pas d ou ?? , le flip n ayant jamais été démonté depuis ça mise en service tout était d origine et pas de fils dessoudé ou autres anomalies débil
c était sans compter sur le gringos qui a fait le faisceau a l autre bout du monde , ça devait être un lundi
il a serti a l envers le connecteur du contacteur 58 sur le mini plateau mais au lieu de le refaire il a simplement retourné le connecteur cad enfoncé le coté rouge le long du raccord RAHHHH , évidement moi quand j ai tout démonté pour le nettoyage je n y ais pas prêté spécialement attention vue que j avais remis dans le bon sens tous les connecteurs !!

ça ma donné du fil a retordre quand même , c est la preuve qu il faut être toujours attentif enfin c est du passé me voila avec un ROYAL RUMBLE presque neuf vivi



[COOKY77950]

Youppi Youppi



[nervousbreakdom]

Salut,
Elle est pas mal celle là ooOOOoo
Bon à savoir,qu'ils ne rebutaient pas un faisceau non conforme
Il serai interessant de savoir si l'erreur est isolée au tien ou si l'erreur à été faites en série durant la production.

L'essentiel, c'est que çà marche



[jfk]

c est le seul RR que j ai eu qui a ce défaut et j en ais eu 4 vivi

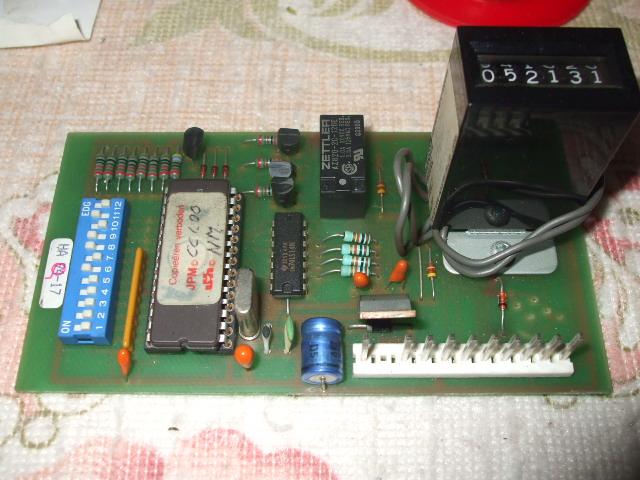

par contre il y avait une carte de rajoutée sur le flip qui comptait les parties , elle etait complexe dans les branchements , elle repiquait 3 fils du faisceau des switchs et laissait le bout coupé tel quel dans le faisceau débil en plus elle pontait le cablage des boutons test ( vert et noir ) , j ai d ailleurs eu du mal a recabler d origine , heureusement que le LAH est pareil il ma servit de modèle vivi

une photo de cette carte

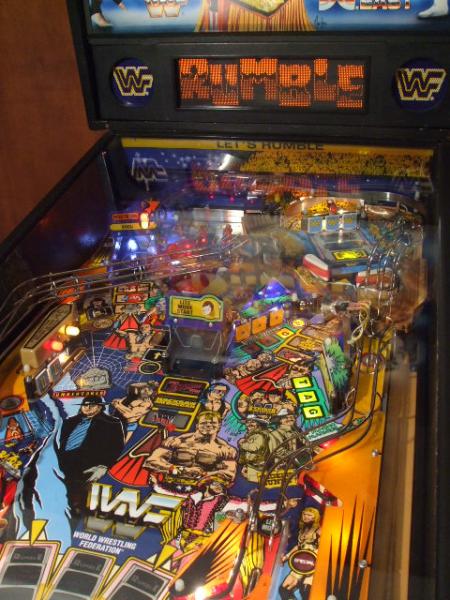

et une du flip vivi



[David]

ça y est c est réparé
je vous remercie tous pour votre aide mdr ( je me vengera ).

donc pour la petite histoire la panne venait bien du plateau , david me l avait suggéré mais je ne voyais pas d ou ?? , le flip n ayant jamais été démonté depuis ça mise en service tout était d origine et pas de fils dessoudé ou autres anomalies débil
c était sans compter sur le gringos qui a fait le faisceau a l autre bout du monde , ça devait être un lundi
il a serti a l envers le connecteur du contacteur 58 sur le mini plateau mais au lieu de le refaire il a simplement retourné le connecteur cad enfoncé le coté rouge le long du raccord RAHHHH , évidement moi quand j ai tout démonté pour le nettoyage je n y ais pas prêté spécialement attention vue que j avais remis dans le bon sens tous les connecteurs !!

ça ma donné du fil a retordre quand même , c est la preuve qu il faut être toujours attentif enfin c est du passé me voila avec un ROYAL RUMBLE presque neuf vivi

Je pense pas que ce soit la faute de Gringo
Mais de quelqu'un qui à du chercher à le refaire ...

Purée fallait le trouver là
Le pire ce que on en avait parlé au tel ...

En tous cas cela à fait de sévères dégâts ....
