soudure etain patte bobine = bobine surchauffe

[guilcat]

Bonjour, J'ai un flipper playboy stern de 2002. Fan de flipper mais novice dans la réparation. J'avais constaté que deux bobines avaient un fil dessoudé ( bobine pour cible centrale, et hier bobine ejecteur bille). J'ai donc après avoir éteint le flipper, décidé de ressouder avec fer à l'étain. Dès la remise sous tension du flipper, les bobines sont restées bloquées (plongeur à l'intérieur) et celle de l'éjecteur de bille s'est mise à fumer. Donc j'ai fait une boulette :
- laquelle ?
- comment je peux réparer ?

Merci de votre aide



[Profiteur Louis Son B]

Salut,

Si les bobines ont fumé et le plongeur resté bloqué, tu es bon pour changer tes bobines ainsi que les fourreaux à l'intérieur.

Est-ce que les bobines fonctionnaient bien avant ?

Si oui, bah remets comme avant Sinon, regarde du coup ton schéma électrique pour bien identifier où vontles fils. Ensuite, test les transistors qui commande les bobines ils ont suremement du prendre un court-circuit et diovent être bon à changer.

Si tu ne sais pas tester les transistors, il y a des articles là dessus sur ce forum

Par ex:
http://www.flipperfrance.com/index.php/articles/128-comment-cbler-une-bobine

http://www.flipperfrance.com/index.php/articles/91-testons-les-diodes-transistors

bon courage !

louisonb



[guilcat]

Salut,
les bobines fonctionnent toujours. Quand j'allume le flipper elles restent sous tension (70V). Lorsque, j'ai soudé avec le fer, il y avait une faible étincelle (tête d'épingle), alors que le flipper n'était pas sous-tension !
Je vais tester les transistors car ils ont du souffrir, je vois pas autre chose. Ce qui me rend perplexe, c'est comment une soudure à l'étain a pu faire un court-circuit ?

en tout cas, merci de ta réponse, je vais suivre ton conseil en testant les transistors et je te tiens au courant

@+

Guilcat



[Walter_Sobchak]

Ce qui me rend perplexe, c'est comment une soudure à l'étain a pu faire un court-circuit ?

Guilcat

Salut,

Le jeu ne fonctionnait pas correctement avant que tu ressoudes les fils ?



[David]

AIE le fer à souder est à la terre normalement

Si tu n'as pas de prise de terre tu as peut être eu un courant de fuite

Donc dans tous les cas deux transistors peuvent être HS

Des mosfet 20N10L, tu mettras des 40N10L à la place sur la I/O board
Après faudra vérifier que cela ne soit allé plus loin, voir au TTL

Change bien les petits condensateur de 100 nF si tu as eu ce coup là (fer non isolé) car ils sont peut être grillés aussi



[guilcat]

Extraball,
En fait, la cible centrale ne remontait plus mais n'empêchait pas de jouer par contre, un des fils de la bobine d'éjection de balle à lâcher ensuite et la je ne pouvais plus jouer.
Big boss,
Je pense aussi que c'est un problème de terre, au regard des étincelles que j'ai vu lorsque j'ai soudé (toute petite étincelle continue).
J'ai heureusement le manuel et j'ai repéré les deux transistors qui commandent les bobines, je dois les tester.
Pour les mofset (terme barbare pour moi :-( ), je vais regarder ce que c'est et suivre ton conseil.
Le souci, c'est que si je ressoude de la même façon, je vais les reclaquer. J'ai pensé à faire chauffer le fer puis le débrancher une fois bien chaud avant d'attaquer la soudure. Bonne idée ?
En tout cas merci



[Walter_Sobchak]

Extraball,
En fait, la cible centrale ne remontait plus mais n'empêchait pas de jouer par contre, un des fils de la bobine d'éjection de balle à lâcher ensuite et la je ne pouvais plus jouer.
Big boss,
Je pense aussi que c'est un problème de terre, au regard des étincelles que j'ai vu lorsque j'ai soudé (toute petite étincelle continue).
J'ai heureusement le manuel et j'ai repéré les deux transistors qui commandent les bobines, je dois les tester.
Pour les mofset (terme barbare pour moi :-( ), je vais regarder ce que c'est et suivre ton conseil.
Le souci, c'est que si je ressoude de la même façon, je vais les reclaquer. J'ai pensé à faire chauffer le fer puis le débrancher une fois bien chaud avant d'attaquer la soudure. Bonne idée ?
En tout cas merci

Héhé, bon essaye encore terrien

Moi Walter, lui David, toi Guilcat

Pas une bonne idée ton truc avec le fer, équipe toi d'un fer à souder relié à la terre, de plus si tu dois toucher aux mosfet il te faut un fer de 25W et pas plus et de bonne qualité i possible.

Un fer comme ça par exemple : http://www.restorpinball.com/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=1755&category_id=62&option=com_virtuemart&Itemid=54

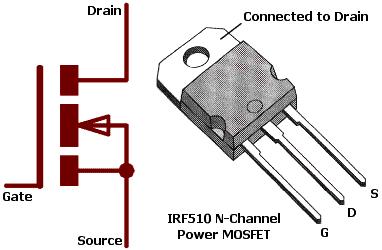

Un mosfet ça ressemble à ça :



[guilcat]

Salut Walter, effectivement, moi y en a pas être bien au point )
Bon comme tu l'as remarqué mais connaissance en electronique sont quasi inexistantes, et je réalise à quel point quand je vois l'image du mofset que tu as joint et que j'avais pris pour un transistor
Prochaine étape, repérer un transistor ;-)
Pour le fer à souder, je vais tâcher de trouver ce précieux ustensile "terrien".
merci d'initier un jeune padawan
Guil



[Walter_Sobchak]

Pas de soucis, je n'y connais pas grand chose non plus mais si ça peut t'éclairer. Un Mosfet est aussi un transistor.

Il va falloir jeter un oeil à la notice de ton jeu, je ne connais pas du tout ce genre de flips donc je ne sais pas sur quelle carte agir. Il y a des spécialistes ici qui sauront te guider vivi



[David]

Bon choix pour le fer Walter

Ce dernier est bien à la terre est respecte des normes de sécurité l'Antex Xs25 !

Très très bon fer à souder, je ne peux que dire cela
