Bonjour à tous,
Je viens vers vous car souci sur mon Gottlieb Spring Break.
Tout fonctionnait bien et après remplacement de quelques ampoules il ne fonctionne plus.
Après parcours du forum et divers sujets j'ai :
Refais les platines de masses sur le côté de l'alimentation.
J'ai nettoyé les contacts sur toutes les cartes.
J'ai vérifié vite fait l'état des contacts des connecteurs enfichables ceux ci me paraissent corrects.
J'ai vérifié tension sortie d'alimentation il y a bien 5v qui alimente les cartes.
La LED de la carte son clignote.
Pas réussi à poster vidéo ☹️
Donc je vais essayer d'expliquer :
A l'allumage toutes les lampes clignotent, les afficheurs sont ok avec scores qui défile mais aucun son et rien ne se passe, impossible de mettre une partie, n'importe quel appui sur les boutons ne génère une action.
Si vous pouvez m'orienter vers une piste ?
Merci d'avance
Pipou

Salut si je te suis bien, il a commencé à déconner après le changement de quelques ampoules, c'est ça ? Et après, tu as commencé à regarder du côté des connecteurs, des contacts, etc
Tu pourrais faire de bonnes photos des cartes ? Est ce que la pile de la cpu a déjà été changée ?

Pas réussi à poster vidéo ☹️
Sur le site non

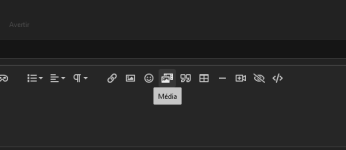

Mais passe par ton compte Youtube, dépose ta vidéo sur Youtube, et publie là ici en INSERANT LE LIEN avec le bouton MEDIA

A l'allumage toutes les lampes clignotent, les afficheurs sont ok avec scores qui défile mais aucun son et rien ne se passe, impossible de mettre une partie, n'importe quel appui sur les boutons ne génère une action.
Si vous pouvez m'orienter vers une piste ?

As tu sortis les billes ?
Regarde si tu en as 4
As tu des crédits aussi ?
Quand tu appuies sur START qu'est ce que cela donne sur l'écran, un 00 bloqué en joueur un ?

As tu lancé le test contacts avec le bouton rouge de la porte pour vérifier si tu en as pas une flopée d'affichés

Quand tu as remplacé les ampoules, l'as tu fais sous tension ?

Si oui précise lesquelles que je vois l'impact possible

Merci de vous intéresser à mon cas.
Je vais répondre dans l'ordre de vos demandes d'info.
Je viens de démonter les 3 cartes principales et j'ai rafraîchi les pins connecteurs en les étamant légèrement.
Maintenant j'ai tout remonté et j'ai défaut différent.
Toujours rien ne fonctionne mais seulement quelques lampes clignotent,les autres restent allumées fixes.
Pile CPU changée il y a longtemps suite à coulures.
Pas de compte Youtube donc pas de vidéo possible.
J'ai bien les 4 billes et des crédits.
Appui sur start = 00 joueur 1 clignotant.
Test switchs jeu : voit 41 55 et 75 fermés
Changement ampoules hors tension.

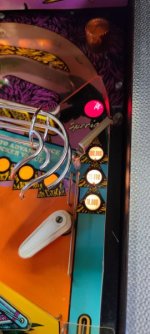

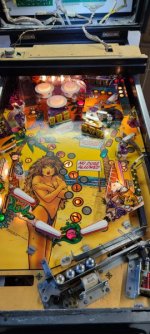

Les dernières changées sont les 10000,20000,100000 à droite du petit flipper en haut (photos)

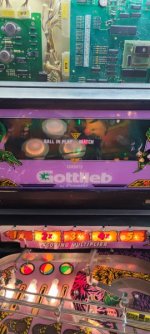

Et les photos ( j'espère quantité pas trop importante sinon me le dire)
La commande en route de chez RP c'est le kit d'élastiques ça va pas me le dépanner.
Je viens encore de passer 3 heures dessus ☹️
Encore merci


Fichiers joints

  • IMG_20230531_201508.jpg
    40.5 KB · Affichages: 18
  • IMG_20230531_192217.jpg
    59.1 KB · Affichages: 17
  • Screenshot_2023-05-31-19-42-26-290-edit_com.miui.gallery.jpg
    87.5 KB · Affichages: 21
  • Screenshot_2023-05-31-19-42-50-832-edit_com.miui.gallery.jpg
    86.3 KB · Affichages: 20
  • Screenshot_2023-05-31-19-43-22-695-edit_com.miui.gallery.jpg
    137.1 KB · Affichages: 19
  • Screenshot_2023-05-31-19-43-47-261-edit_com.miui.gallery.jpg
    142.3 KB · Affichages: 15
  • Screenshot_2023-05-31-19-44-13-849-edit_com.miui.gallery.jpg
    115.7 KB · Affichages: 15
  • Screenshot_2023-05-31-19-44-39-784-edit_com.miui.gallery.jpg
    105.2 KB · Affichages: 15
  • IMG_20230531_200132.jpg
    37.6 KB · Affichages: 14
  • IMG_20230531_201008.jpg
    50.1 KB · Affichages: 15
Tu peux aller dans les tests contacts ce qui est déjà pas mal, la CPU boote encore.

Enlèves les billes, remonte les cibles, démontes l'arche porte cartes, lances le test cotnats, le jeu doit marquer TOUS SWITCHES OUVERTS si prom FR .

Ensuite, appuies à la main sur chaque contact du plateau et vois si il y en a qui marchent pas et note leur numéro correspondant (se référer au manuel page 48, il y a les numéros de SW).
Tester les contacts du magasin de bille en passant avec une bille (pas juste appuyer à la main car pas forcément le même appui).
De mémoire, sur le jeu, le SW 66 n'existe pas.

SW41 fermé, c'est le petit rollunder (comme un pont) qui est avant le croisement, de la boucle, quand on suit la trajectoire de la bille lancée. 55 et 75 sont les contacts du magasin, coté droit. Une bille doit ête vue en cotnact 66 pour pouvoir lancer une partie.

Ok.
Le 41 était fermé, je l'ai mis en ouvert au repos mais pas important pour fonctionnement (je pense)
Tous les autres sont ok
Le 66 c'est la bille juste entre les 2 flips

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Dernière édition par un modérateur:
J'ai mis vidéo.
Voici se qui se passe quand je l'allume.
Aucune action possible sauf aller dans les tests (bouton rouge)

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Avant de tripoter les cartes car rien ne marchait, les lumières fonctionnaient comme cette vidéo mais aucune action possible.

Dernière édition par un modérateur:
Oups mauvais lien.
Celui ci devrait être ok

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Dernière édition par un modérateur:
Désolé je débute avec YT

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Je n'arrive pas à supprimer les messages erronés.

Bon ben ça envoie toujours mauvais lien. Désolé de troller involontairement. J'abandonne les envois pour l'instant

Dernière édition par un modérateur:
Ok merci.
Après encore un après midi la tête dans la machine ça évolue positivement.
Le fusible F4 qui gère solénoïdes était HS.
J'en ai mis un provisoire car si il a cramé c'est pas pour rien.
Le flipper démarre normalement mais la bille essaie de s'éjecter mais ne sort pas.

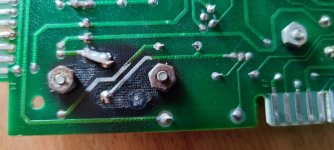

Le solénoïde qui libère la bille est bouillant et bien cramé (voir photo)
Je n'arrive pas à déterminer son n°, j'ai des photocopies du manuel pas très lisibles.
Je pense qu'il y a des problèmes de transistors mais pas assez doué pour les tester. J'étais câbleur pas ingénieur ☹️
Pour l'instant j'ai tout éteint je veux rien bousiller de plus.


Fichiers joints

  • Screenshot_2023-06-01-19-24-21-757-edit_com.miui.gallery.jpg
    55.9 KB · Affichages: 10
Bon c'est pas Glop tout cela

Quel étain as tu mis sur les Circuits Imprimés

Car ça faut vraiment savoir le faire et j'ai vu du pas bon du tout

Fait moi des gros plan sur la cpu, de ce que tu as étamé

SURTOUT n'Y TOUCHE PLUS DU TOUT

Sans compter le connecteur mis à l'arrache sur les pistes ? TOTALEMENT INTERDIT, c'est bon pour tout foutre en l'air

Donc des gros plans stp bien éclairés que je vois cela et bien

POur tes vidéos j'ai mis en page

Le solénoïde qui libère la bille est bouillant et bien cramé (voir photo)
OUi j'avais vu sur tes vidéos

Soit ICI MASSES
Mais il me faut absolument voir l'état de tes cartes , la partie que tu as étamé

Je pense qu'il y a des problèmes de transistors mais pas assez doué pour les tester. J'étais câbleur pas ingénieur ☹️
Les transistors pour cela sont sur la plaque en métal, sous le plateau, avec le métal là, difficile à les crâmer ceux là, faudrait vraiment faire le cons et jouer du grille pain

C'est cela :


Et la BALL RELEASE :


Hello David et consorts merci pour vos conseils.

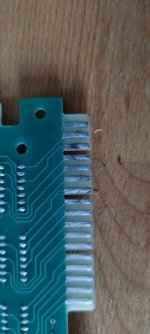

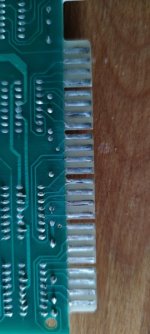

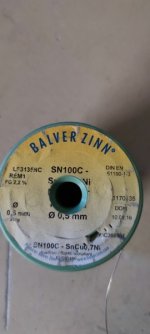

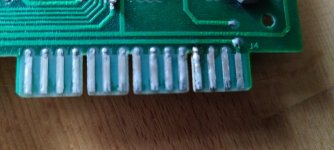

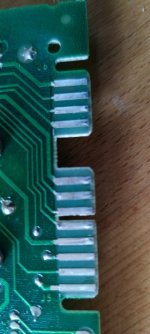

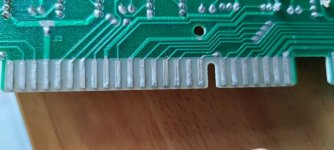

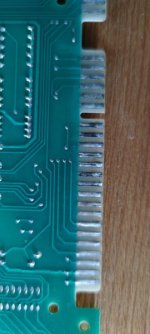

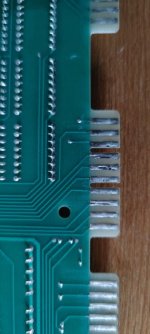

Étain voir photo malgré étiquette un peu esquintée.
Je pourrais tresser les contacts connecteurs pour limiter la surépaisseur.

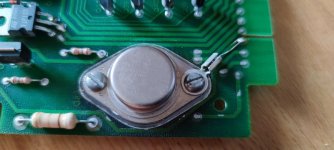

Les 3 transistors qui chauffent sont ceux de la carte CPU.
Les bidouilles sur la carte ne sont pas de moi, sûrement l'ancien propriétaire.
Et encore merci.


Fichiers joints

  • IMG_20230601_203746.jpg
    56 KB · Affichages: 10
  • IMG_20230601_203739.jpg
    68.6 KB · Affichages: 9
  • IMG_20230601_203730.jpg
    48 KB · Affichages: 9
  • IMG_20230601_203723.jpg
    55.1 KB · Affichages: 10
  • IMG_20230601_203715.jpg
    48.9 KB · Affichages: 10
  • IMG_20230601_203702.jpg
    35 KB · Affichages: 10
  • IMG_20230601_203654.jpg
    39.1 KB · Affichages: 9
  • IMG_20230601_203631.jpg
    64.9 KB · Affichages: 9
  • IMG_20230601_203559.jpg
    39.4 KB · Affichages: 8
  • IMG_20230601_203546_1.jpg
    32.3 KB · Affichages: 8
  • IMG_20230601_203424.jpg
    22.7 KB · Affichages: 10
Euh la carte CPU c'est la A1, je t'ai fait photos A3
Je refais une série avec A1

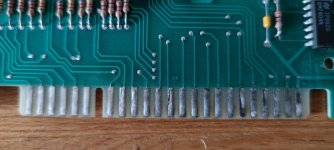

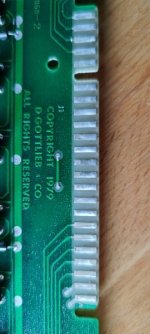

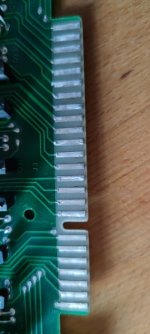

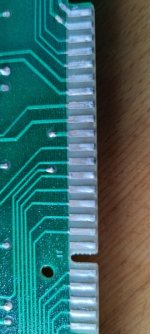

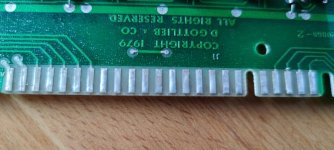

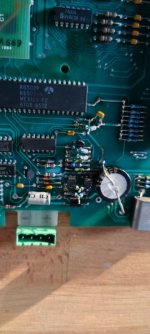

Photo carte A1 CPU

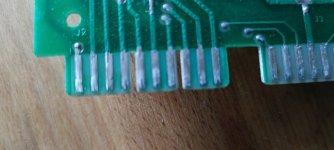

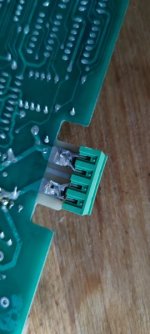

Bidouille sur connecteur d'alimentation faite par prédécesseur.

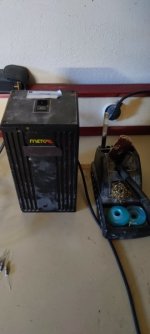

Fer à souder Metcal (cadeau de départ en retraite)


Fichiers joints

  • IMG_20230601_205500.jpg
    57.1 KB · Affichages: 10
  • IMG_20230601_205511.jpg
    30 KB · Affichages: 10
  • IMG_20230601_205517.jpg
    33.3 KB · Affichages: 10
  • IMG_20230601_205521.jpg
    31.9 KB · Affichages: 11
  • IMG_20230601_205528.jpg
    34.4 KB · Affichages: 10
  • IMG_20230601_205531.jpg
    34.7 KB · Affichages: 11
  • IMG_20230601_205542.jpg
    31.7 KB · Affichages: 11
  • IMG_20230601_205605.jpg
