Resolu Singularité/addendum ROCKY GTB

[TONYTO]

Bjr /Bsr,

Ayant un Rocky 80A GTB en révision...
J ai découvert une singularité sur 2 cartes à diodes...

Pensant dans un premier temps que 1 résistance 4,6K ohms sur 2 cartes à diodes différentes n avaient rien à faire la...j ai voulue les remplacer par des 1N4148...mais mon analyse m a dit ....

Touche pas à ça petit con !!!

Elles sont effectivement reliés à un fil code couleur 222 ,soit alimentation 24 VDC bobines...le multimètre me confirme cela !...Mais l opposé de leur branchement est un 644 et 655 respectivement pour l une est l autre...

Qui sont apparemment des colonnes sur la matrice à contacts...c est la le hic !

Ma question est donc...

Quel est donc ce montage ? Et pourquoi amener ce 24 VDC sur une carte à diodes qui risque de faire l irréparable...???

Le flipper fonctionne à merveille même si la partie reset de la CPU à été supprimée...

je ne trouve pas ce correctif dans tout mes documents /archives...

Merci de vos lumières...

A+ bonne bille !



[Doms66]

Bonjour TONYTO

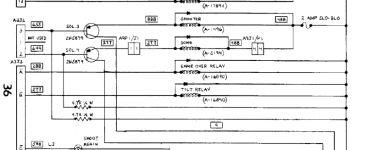

Moi je pencherais pour les résistances pull up branchées sur les base des transistors déportés sur le plateau, si tu en as.



[David]

Absolument cela

POur la résistance de rappel à Vbob lors d'un transistor sur le plateau ! D'ailleurs on voit bien la 4.7 K



[TONYTO]

Ok...merci à vous 2 pour votre éclairage !

En tout cas dangereux à mon avis...
d amener du 24 VDC proche des diodes à switch...
Pk pas l insérer proche du transistor ?

ZZZZOUUU...RÉ-ZO-LU !!!



[David]

C'était ainsi oui
Dangereux non car soudé cela ne défait pas tout seul ici
C'était pour corriger les défauts de tirage à Vbobine des transistors
Car avant cela n’existait pas, et nombreux transistors brûlaient, cause papatte en l'air
