Exposé Shaker sur Pirates of the carribean

[Spectree]

Salut à tous

Depuis le temps que cela me courait, j'ai enfin fini le proto du PCB qui permet le rajout d'un shaker sur le POTC dont le GAME CODE n'a pas l'option ainsi que 4 autres STERN SAM.

Pour le shaker j'utilise celui de STERN avec la carte 520-6803-00 Rev A . Pour l'alim du shaker, 2 molex à rajouter sur le cablage existant.



le scenario du flipp se fait par un fichier de config sur carte SD, il y a 4 effets de vibrations différents, dont 2 paramétrables par l'utilisateur.

le scan de la matrice reste le point délicat pour le synchroniser avec la matrice de la CPU pour chopper l'état des switchs en temps réel. le cas échéant la version soft V2 est ready pour résoudre le souci, il y a juste beaucoup plus de lignes de code et la mémoire dynamique du proc qui monte.

bref Pour le moment cela ne fume pas, c est limite vexant (on s'amuse comme on peut)



[David]

Ah c'était pour cela ta question sur la matrice

Alors là tu vois j'suis vraiment pas à même à aider là
Théoriquement cela reste ligne colonne
Tu as un jeu avec la Sam ?
SI oui tu me fais des mesures avec un oscillo sur les switch en mode tests contacts
Mais a mon avis c'est comme toujours, un "0" logique qui valide



[Spectree]

oui, c était pour cela la question (j'ai un POTC déjà customisé) , oui c est un LOW qui active le switch.

je compare le LOW détecté avec la déclaration du SW qu il y a dans la carte SD + d'autres conditions d'activation + un effet de vibration. Ca tourne bien pour le moment.

je ferai une vidéo quand j'aurai reçu les connecteurs molex que je cherche à identifier.



[David]

IL n'y aurait pas eu une solution plus simple à lire des conditions sur les bobines par exemple ou lampes flash ?

Quel genre de connecteur tu cherches ?



[Spectree]

hello
avec que des lampes, je ralonge le code, en revanche il y a 4 entrées lampes sur le PCB pour certaines conditions type Flasher.

en revanche dans le cas du POTC, taper dans le bateau ne déclenche aucune bobine ou lampe immédiatement, il faut retaper plusieurs fois, ce qui alourdi le code

Plus simple de passer par les contacts et de rajouter des conditions lampes en plus au besoin. Avec le switch j'ai un PULSE ( à part les capture), et avec ce PULSE j'en fait de ce je veux plus rapidement.

je verrai avec le retex, si je dois changer, je changerai, les voyages forment la jeunesse

Coté Molex, je cherche



2 points, le pitch est 3.96



ref male / femelle pins et sockets l entraxe pins est entre 6/7 mm



ref male / femelle pins et sockets l entraxe pins est entre 6/7 mm

MOLEX et moi c 'est une aventure

merci de coup de main et si tu as çà la boutique, dis le moi,

merci

chris



[Spectree]

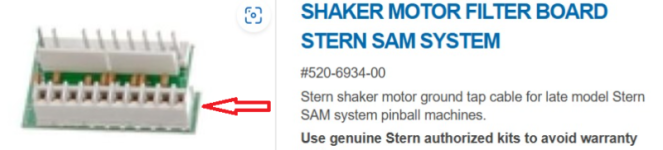

j ai oublié ceux là.. du moins celui qui est premier plan, cet adaptateur va sur la CPU




chris



[David]

Tu as cela

Connecteur, 10 voies, femelle, driver Williams

Connecteur, 10 voies, femelle, driver Williams 0.156 pouce Connecteur, 10 voies, femelle, 0.156 pouce, pour driver WIlliams

www.restorpinball.com

Comme les driver WMC

Ceci

Connecteur, 02 voies, femelle

Connecteur, 02 voies, femelle 0.156 pouce Connecteur, 2 voies, femelle, 0.156 pouce

www.restorpinball.com

Ne pas oublier les cosses

Par contre je n'ai pas les auto dénudants



[David]

ref male / femelle pins et sockets l entraxe pins est entre 6/7 mm

ref male / femelle pins et sockets l entraxe pins est entre 6/7 mm

Je regarderai si je peux avoir



[Spectree]

impec, je vais regardé ce soir sut ta boutique, en même temps faut que je change le SW de caisse du canada dry

quoiqu'il en soit, il me faut les cosses dans tous les cas (amle et femelle), bon faut que je retrouve la pince à sertir...

je te remercie, ne va pas te faire du stock pour 10 paires compltetes

chris



[David]

Je vais vouAR pour les connecteurs dès que possible 6-7 mm entre axes pour les 3 broches là M et F ?



[Spectree]

yep

je soupçonne du 03-09-1032 3 Points
et du 03-09-2022 2 Points

pour le connecteur inversée tu indiques ce point important

Voyez le produit complémentaire, il faut et il ne faut que le connecteur mâle à broche ronde, en aucun cas carrées ! Sinon le connecteur serait HS par écrasement

je vais regarder pou vérifier ce point



[David]

Dis ta mesure me laisse pantois
Avec la photo on dirait du 0.093 " mais avec tes mesures, c'est bien plus gros

Essaye de mesurer au pied à coulisse la distance entre deux trous (c'est comme mesurer l'entre axes vu que ce sont des cercles)

Voyez le produit complémentaire, il faut et il ne faut que le connecteur mâle à broche ronde, en aucun cas carrées ! Sinon le connecteur serait HS par écrasement

je vais regarder pou vérifier ce point

OUI car les connecteurs à enfichage pour circuits imprimés, la règle est un contact ROND, pour éviter l'écrasement de la cosse
MAIS MAIS on peut mettre un carré ici dans ton cas , seule chose à savoir quand on fait cela, la fiabilité de contacts diminue (car écrasement fort) et la durée de vie (effet mémoire du métal avec le boucle de la cosse) est affectée et ce grandement
Mais tu peux le faire ici dans le cas présent oui



[Spectree]

Hello

Bon, le proto fonctionne, rien qui fume (c'est vexant)




il n'y a plus qu'à attendre les PCB...

Chris



[David]

Tient il est pas mal le rendu de ton soft
Question quand tu importes le module Arduino, tu as un fichier STEP idéalisé ?

Sinon tu as du oublier de me mesurer les broches avec précision
Car j'attendais pour commander les connecteurs



[Spectree]

"Question quand tu importes le module Arduino, tu as un fichier STEP idéalisé ?"

parfois oui, le cas échéant, en fait il faut le rajouter en complément de l'empreinte du composant, j ai le step de pas mal de parts, arduino et autres, le cas échéant, je les fait si j'en ai vraiment besoin (mais je reconnais le faire de moins en moins)

pour les connecteurs, il est vrai que je n'ai pas pris le temps de mesure, j'essai de faire ca demain.

chris



[David]

Tu me feras signe pour les connecteurs



[Spectree]

yep, dès que j en sais plus, faut pas que je me tauge dans les refs.. Molex et moi on et pas pote !



[David]

Pas pote, quand tu vois le nombres de références etc ...c'est à s'arracher les cheveux ...



[Spectree]

c est ca, si tu savais le nombre de connecteurs que j'ai commandé dans le passé et je me suis taugé.... pffffff ca va finir en vente sur un site, faut que je m en occupe aussi de ca



[Spectree]

hello

ca avance sur l intégration du shaker "Maison" dans le POTC (Option pas prévue dans le Game code de STERN) .

De la mise à jour de soft à faire.




pour le moment un micro moteur, pour tester les réactions


chris
