Resolu Sega Goldeneye fusible de batteur qui fond.

[Dicentim]

Bonjour,
J'ai actuellement in souci avec mon Sega Goldeneye, je ne suis pas un pro de la répartition, loin de là.
Je vais vous exposer précisément mon souci :
Je lance une partie, je lance la bille et là sans que j'appuie du tout sur le bouton le flipper gauche se tend, reste en l'air une seconde ou 2 et le fusible de 3A sur la carte lui correspondant fond et le flipper retombe et bien sûr est ensuite inactif.
Je ne suis pas un spécialiste mais j'ai bien 3 hypothèses :
- la bobine du batteur est HS. (je ne sais pas comment tester une bobine)
- la diode sur la bobine est HS (j'ai cru comprendre que pour la tester il fallait d'abord la dessouder).
- un transistor sur la carte électronique des batteurs est HS. (mince là non plus je ne sais pas comment le tester)
Sinon tout le reste fonctionne super !
Merci d'avance pour votre aide...
J'ai déjà acheter plusieurs fusibles et diodes d'avance je vais essayer de ne pas tous les griller.
Bonne journée et merci à tous ceux qui tenteront de m'aider !



[ricousky19]

Salut, les, deux premières hypothèses me semblent mauvaise, car ton flipp fonctionne, mais pas comme il faut. La 3 est plus plausible. Ton bouton est optique ou à lamelles ? Si lamelles, elles sont collées ? Si optique, défaut électronique ? Le fusible fond peut être car l'eos n'assure pas son effet.



[Dicentim]

Bonjour, effectivement parmi mes lectures internet j'avais entendu parler de cette histoires d'EOS.
Il s'agit d'un bouton à lamelle je ferai une photo demain là il est déjà tard à la Réunion.
Si la lamelle est collée ça suffit à faire sauter le fusible ?



[David]

- la bobine du batteur est HS. (je ne sais pas comment tester une bobine)

Voir mes articles
Testons les bobines
Tout est décrit dedans



[David]

la diode sur la bobine est HS (j'ai cru comprendre que pour la tester il fallait d'abord la dessouder).

Si tu as 0 Ohms elle est HS et ou la bobine
Oui pour cela il faut dessouder une broche et en faire le test
Mais au prix qu'une diode est ..

Diode 1N4007, 1 Amp, 1000V

Diode 1N4007, 1 Amp, 1000V Diodes Diodes de redressement, haute tension 1000V. Convient aux bobines et ponts redresseurs.

www.restorpinball.com

Tu la coupes et la remplace, en FAISANT BIEN ATTENTION AU SENS !!!!
A l'envers c'est PAF la diode, PAF Le transistor sur la carte flipper



[David]

un transistor sur la carte électronique des batteurs est HS. (mince là non plus je ne sais pas comment le tester)

Transistors TIP 36C et ou le TIP 32C
Si tu sais faire fait le tu trouveras les transistors sur mon site pro

Je viens d'éditer car j'avais oublié que ce dernier n"'utilisais pas les sorties de la I/O



[David]

Bonjour, effectivement parmi mes lectures internet j'avais entendu parler de cette histoires d'EOS.
Il s'agit d'un bouton à lamelle je ferai une photo demain là il est déjà tard à la Réunion.
Si la lamelle est collée ça suffit à faire sauter le fusible ?

Aucun rapport ici c'est piloté par la carte Flippers
L'eos n'a aucun effet au sens ici de court circuit



[David]

J'ai déjà acheter plusieurs fusibles et diodes d'avance je vais essayer de ne pas tous les griller.

Il te faut les fusibles d'RP
Si tu as acheté ailleurs .... surement pas adaptés au flipper

Kit Fusibles Data East , Sega

Kit Fusibles Data East , Sega Les Kits Fusibles Le kit adapté aux flippers, Data East, Sega.

www.restorpinball.com

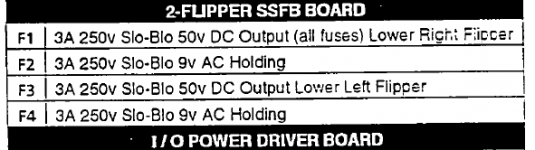

Dans ton cas il te faut des



Quelques fois, sur la carte Flipper en question des 4 Amps



[David]

Voici la carte :



[ricousky19]

Bonjour, effectivement parmi mes lectures internet j'avais entendu parler de cette histoires d'EOS.
Il s'agit d'un bouton à lamelle je ferai une photo demain là il est déjà tard à la Réunion.
Si la lamelle est collée ça suffit à faire sauter le fusible ?

D'après ce que dit David, ça viendrait d'ailleurs. J'explique quand même mon raisonnement : lamelles collées ou éventuel condo passant, il commande le batteur des le lancement sans appuyer, puis autre panne, eos mal réglé, le batteur étant activé en permanence suite au défaut 1, le fusible fini par faire son travail. Mais fait plutôt confiance à David.



[Dicentim]

Merci les gars,
Les fusibles que j'ai acheté viennent de chez Concurrent d'RP --> Veuillez relire dument la charte, merci ce sont des temporisés donc je pense que c'est la bonne référence.
Je vais jeter un œil à ton site merci.
Donc là c'est bien le F3 qui grille systèmatiquement au lancement d'une partie.
Pour la diode pas de souci je vais la changer (en respectant bien la polarité).
Ensuite je testerai les transistors de la carte de commande des batteurs, j'ai trouvé une vidéo sur internet montrant comment tester ce type de transistors.
Encore merci pour vos conseils.



[flipper95]

Les fusibles que j'ai acheté viennent de chez Concurrent d'RP

Bonjour Ceci n'est qu'un avis PERSONNEL et n'engage que moi...Venir sur un site pour avoir tous les renseignements pour se faire dépanner et ne pas avoir la délicatesse ou même un semblant de savoir vivre pour ne pas annoncer que l'on fait ses achats sur un site concurrent ça dénote un état d'esprit qui me dépasse ..Mais il est vrai que j'ai été éduqué a la vieille école ou il était enseigné le savoir vivre et surtout le respect et que ceci a complètement disparu et que ce n'est plus qu'une notion abstraite .



[Dicentim]

Bonjour,
Complet mea culpa, j'ignorais totalement que le site était flipper France était lié à une boutique. Je remercie sincèrement tous ceux qui m'aident et en particulier David. La boutique RP dont j'ignorais l'existence est intéressante niveau contenu et tarifs et j'ai de bonne chances d'y faire mes futurs achats.
C'est plein de naïveté que j'ai posté innocemment le nom de l'autre boutique, ce n'était pas du tout de la provoc', d'ailleurs je regrette amèrement le fait que je ne puisse pas éditer le post. Car le savoir-vivre est également une notion importante à mes yeux...
Voilà pour la mise au point @flipper95 et désolé pour le malentendu.



[David]

Complet mea culpa, j'ignorais totalement que le site était flipper France était lié à une boutique

Rp est ma boutique
Mais j'offre on dira FF avec mon labeur

Donc oui rien de plus "normal" ou logique de renvoyer l’ascenseur à celui qui t'aide ou te permet cette aide

Et aussi tient autant le rappeler car pour certains c'est une étrangeté .. Le Mot AIDE ne veux pas dire DÉPANNAGE GRATUIT DES CARTES



[Dicentim]

J'adhère tout à fait, c'est on ne peut plus logique.
Par contre dommage que l'on ne puisse pas éditer ses messages quand on est gaffeur comme moi.



[David]

Non l'édition à été bloquée il y a bien des années, fautes de malveillants, mauvais etc ...
Depuis c'est verrouillé afin d'éviter de revivre de mauvaises aventures

Il n'y a pas de soucis j'ai vu que tu as créé un compte
En plus en achetant sur Rp tu as la validation du HT pour les OM ! Donc tu y gagneras pas rapport à d'autres vendeurs ou tu payes la TVA du pays plus la TVA à l'import en Réunion
Tu vois tu as tout à y gagner sur RP



[Dicentim]

Bonjour,
Victoire ! J'ai pu régler le souci sur le GoldenEye je vous remercie pour l'aide.
Au final j'ai remplacé le transistor Q8 (TIP32C) qui commande l'aimant du satellite, j'ai également refait quelques continuités "douteuses", je crois bien que la diode D12 n'était plus reliée aux résistances R12 et R13.
Désolé David j'aurais volontiers commandé sur RP mais j'ai pu trouver le composant en local ce qui était tout de même plus pratique pour moi.
Je garde cependant ton adresse sous le coude car en cas d'achat de matériel spécifique et introuvable ici je ferai certainement appel à toi.
En tout cas maintenant tout fonctionne parfaitement, la bille est bien capturée et rendue lorsqu'il n'en reste plus qu'une en jeu.
Bon dimanche !



[David]

Affaire réglée par son auteur
Zou résolue
