Question Rollergames williams : aucun des batteurs ne fonctionnent !
- Auteur de la discussion Cyph31
- Date de début
??????
Voir la carte Aux driver, le fusible dédié
Puis vérifier sans faute l'état des 3 batteurs avant tout, mécanique et EOS
Alors je n'en suis pas sûr sinon ils fonctionneraient, comme cela est une commande de puissance, sans gestion électronique
Deux choses à faire
Sur la cpu, proche relais, voir que cela est bien câblé et qu'il ne manque pas un connecteurs, tient avec des fils orange par exemple
Si cela est bon tu dois mesurer +70V à vide sur les + des bobines des batteurs
As tu les contacts de caisse en bon état ?
Faudra bien vérifier tout cela , tout comme le fusible ne se regarde pas ! On le démonte et on le teste SORTI du support avec un multimètre
Deux choses à faire
Sur la cpu, proche relais, voir que cela est bien câblé et qu'il ne manque pas un connecteurs, tient avec des fils orange par exemple
Si cela est bon tu dois mesurer +70V à vide sur les + des bobines des batteurs
As tu les contacts de caisse en bon état ?
Faudra bien vérifier tout cela , tout comme le fusible ne se regarde pas ! On le démonte et on le teste SORTI du support avec un multimètre
Alors j'ai continué mon investigation :
-Les fils des batteurs arrivent bien sur une carte mais en dessous de la carte CPU. (carte interconnection on l'appelle, je crois, c'est la premiere fois que je m'y frotte)
-Les bobines sont bien alimentées
-Les contacts sont ok
-J'ai sorti le fusible de la carte driver aux et c'est confirmé il est ok.
Par contre, je pense que j'ai un gros problème de filasse !!!!
En suivant les fils, j'ai découvert avec horreur une section ou les fils d'un des batteurs sont complètement rongés par le temps ou un rat...je ne vous explique pas ce que j'ai trouvé dedans...j'ai le HP du fond qui est bouffé aussi !!! Ca a peut être fait des dégâts s'il y a eu mise à la masse...je suis vert !
Cyph
Tu as donc bien 70 V ?
Fichiers joints
Oui tes fils arrivent bien sur la carte interconnexion mais ils doivent repartir sur un connecteur du haut pour rejoindre la cpu
Effectivement…
Tous les fils des flippers arrivent sur la carte d’interconnexion en J10 puis partent vers la cpu via J5 et J8…
Le bazar est quelque part la dedans :
Pour l’instant je ne trouve pas
Comme l'a dit David les bobines de batteurs ne sont pas des solénoïdes commandés via la CPU. Les seules fils qui remontent vers la CPU c'est les contacts de changement de ligne de chaque batteur
Pour la puissance c'est bête et méchant, c'est le bouton de caisse qui ferme le circuit.
Comme ton 70V semble OK il s'agit peut être de la masse qui est coupé
Pour la puissance c'est bête et méchant, c'est le bouton de caisse qui ferme le circuit.
Comme ton 70V semble OK il s'agit peut être de la masse qui est coupé
Comment je teste ou verifie precisement ?
Alors je ne sais pas si c’est normal mais hors partie lorsque j’appuie sur les boutons des batteurs et que je mesure en j10 7 et 8 passent a 70V…mais des que je lance la partie ils restent à 0 quelques soient les actions…Effectivement…

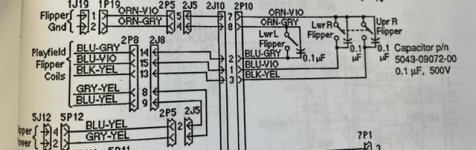

Tous les fils des flippers arrivent sur la carte d’interconnexion en J10 puis partent vers la cpu via J5 et J8…
Le bazar est quelque part la dedans :
Voir la pièce jointe 40361
Pour l’instant je ne trouve pas
LEs contacts de caisses eux sont bien mis à la masse
Donc si tu appuies tu as bien 0 V là ou 1 V maxi
DOnc vu ce que je lis, tu n'as pas de 70V en fait qui arrivent aux batteurs
Mesure avec fil à la masse (sonde noire du multimètre) et le fil ROUGE sur le + des diodes des bobines
Demande que l'on t'aide et que quelqu'un appuie sur les boutons de flipper
Jeu démarré
Je suis presque convaincu que tu n'as pas de 70V et que tu n'as pas vérifié correctement les fusibles
Donc si tu appuies tu as bien 0 V là ou 1 V maxi
DOnc vu ce que je lis, tu n'as pas de 70V en fait qui arrivent aux batteurs
Mesure avec fil à la masse (sonde noire du multimètre) et le fil ROUGE sur le + des diodes des bobines
Demande que l'on t'aide et que quelqu'un appuie sur les boutons de flipper
Jeu démarré
Je suis presque convaincu que tu n'as pas de 70V et que tu n'as pas vérifié correctement les fusibles
Voici la video, partie lancée, test alimentation bobine 70v, appuie ou pas j’ai ca…
J’ai vérifié le fusible F5 et je suis sur de moi.
A moins qu’il y ait d’autres fuse a verifier ?
J’y comprends rien désolé … il me faudrait un cours sur les batteurs sur williams…
Ca me permettrait de trouver le test infaillible ! Pour dire c’est ça !!
