Bonjour à tous,

Le Robo War était enfin parfaitement fonctionnel !
Vitre remise en place, les bumpers et batteurs ne réagissent plus....
Fusibles OK.

Une petite piste à me suggérer ?

Salut, juste pour être parfaitement sûr : fusibles testés sortis des supports ? Support fusibles testés en continuité sur la partie fil soudés de chaque côté ?

Salut, juste pour être parfaitement sûr : fusibles testés sortis des supports ? Support fusibles testés en continuité sur la partie fil soudés de chaque côté ?
Effectivement, c'est bien cela testés de fil à fil.

Bonjour. Si le fusible général des bobines n'est pas en cause, vérifie le relais T (celui du tilt qui envoie le 24V). II est possible que les contacts soient sales ou mal réglés.

Bonjour. Si le fusible général des bobines n'est pas en cause, vérifie le relais T (celui du tilt qui envoie le 24V). II est possible que les contacts soient sales ou mal réglés.
Bonjour,
Auriez-vous une photo de ce fameux relais afin d'avoir l'assurance de l'avoir correctement identifié ?
Les cibles tombantes ainsi que les switchs fonctionnent.
La partie se lance mais élastiques, batteurs et bumpers ne réagissent pas.

Ce type de relais se trouve sous le plateau, généralement vers le fond. Voilà une photo d'un autre 80B. Il faut nettoyer les contacts et vérifier ensuite qu'ils se touchent correctement en activant manuellement la partie en plastic blanc vers la bobine (flipper éteint). Il faut juste identifier le bon relais: Relais Tilt (T) généralement indiqué sur une étiquette, si elle ne s'est pas décollée.

relais T.png

  • Aimer
Les réactions: adhl
OUI aussi pour les relais

Mais tu dis BUMPERS .... Elestiques, précise

Car là cela sera pas le relais de TILT
MAIS le Game Over

Regarde bien les 3 relais QTU

Ce type de relais se trouve sous le plateau, généralement vers le fond. Voilà une photo d'un autre 80B. Il faut nettoyer les contacts et vérifier ensuite qu'ils se touchent correctement en activant manuellement la partie en plastic blanc vers la bobine (flipper éteint). Il faut juste identifier le bon relais: Relais Tilt (T) généralement indiqué sur une étiquette, si elle ne s'est pas décollée.

Voir la pièce jointe 46202
Bonsoir,

Merci de ce retour.
Après vérification, ce dernier n'est pas en cause.

OUI aussi pour les relais

Mais tu dis BUMPERS .... Elestiques, précise

Car là cela sera pas le relais de TILT
MAIS le Game Over

Regarde bien les 3 relais QTU
Je ne l'avais pas vu dans un premier temps, d'où cette précision.

Comment identifier ces relais ?
J'ai parcouru le manuel sans y parvenir...

C'est noté dans les dernières pages du manuel, sur le plan de câblage Q T U ....
Sur le plateau ou caisse etc ... les relais là ont une étiquette de collée dessus indiquant la lettre
Enfin si elle y est encore l'étiquette..

Un exemple sur un autre jeu car je trouve plus le manuel du Robowar en pdf


Le Q avec le texte indique +24V commandé

Couin vient de me le filer

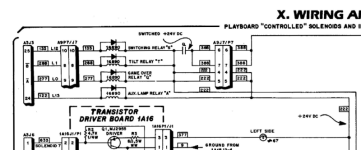

Donc schéma de ton jeu

T = Tilt
Q = game Over

C'est vrai que sur ce jeu il y avait le S aussi et le A pour les lampes


AH AH AH HA HA

MDR

J'y avais même pas pensé MDR

Mais le pire je l'avais, j'ai un pc bureau, internet, atelier, un NAS

Sur tous il n'y est plus
C'est vraiment spé ce truc là
Cela m'était déjà arrivé un truc pareil
Jamais su la cause ...

Couin vient de me le filer

Donc schéma de ton jeu

T = Tilt
Q = game Over

C'est vrai que sur ce jeu il y avait le S aussi et le A pour les lampes

Voir la pièce jointe 46219
Relais vérifiés.
Comme ils ne sont pas en cause, avez-vous une autre piste à me donner pour trouver l'origine du problème ?

Au plaisir de vous lire

Tu n'auras de choix de suivre alors le +24V partout

Sur les bobines faudra suivre le cheminement du 24V
Tu dois tout tester pour trouver alors la rupture
Là on peut aider plus, tu es seule dedans le plateau :p
