Restauration d'un Gottlieb "THE GAMES" (system 80A)

[boooon]

bonjour à tous (et a toutes ?)
J'ai fait l'acquisition de mon troisième flipper a restaurer.
Apres un Sinbad et un blackout, cette fois ci mon attention s'est tournée vers un gottlieb system 80a de 1984 : THE GAMES. pas forcement le plus beau des flippers mais il m'a l'air très sympa a jouer !
D'un point de vue esthetique, rien a redire ! un bon coup de menage et ca sera impecc. (au vue de son age bien sur )
D'un point de vue électronique, j'ai vu que quelques bobines étaient fatiguées, je vais les changer... mais bien évidemment ce qui a tout de suite attiré mon attention était l'état de la MPU.... bien entamé par la corrosion de la pile d'une part, et visiblement déjà "bricolée" d'autre part.
Voici les photos de la bête :

/!\ les photos en hautes qualité sont téléchargeables ici (mot de passe : ff)

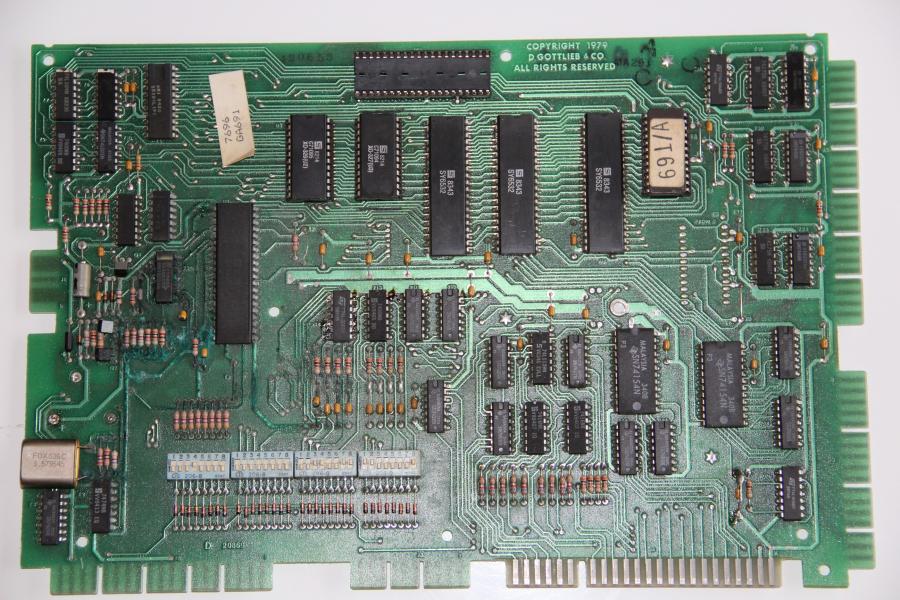

1- vue d'ensemble

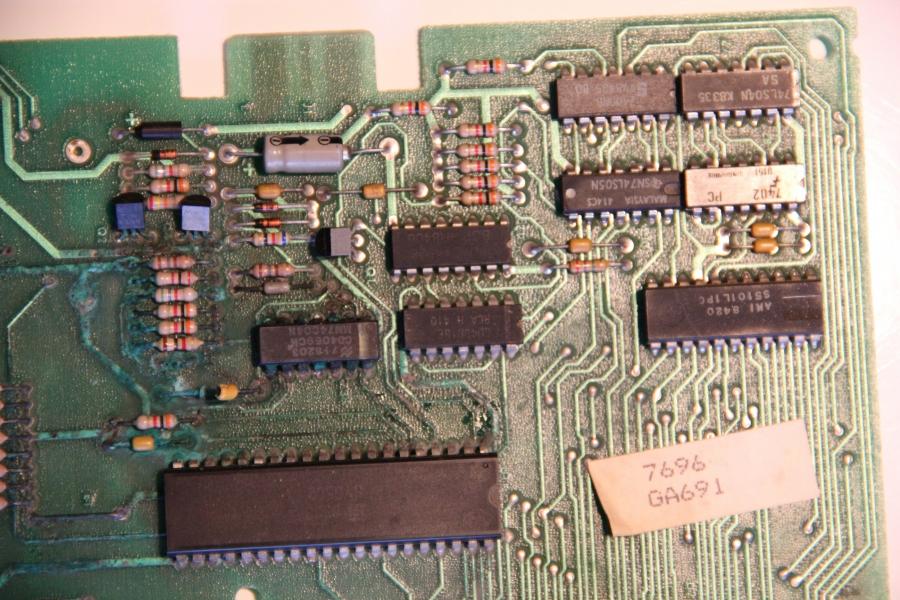

2 - Gros plan sur la partie mega oxydée

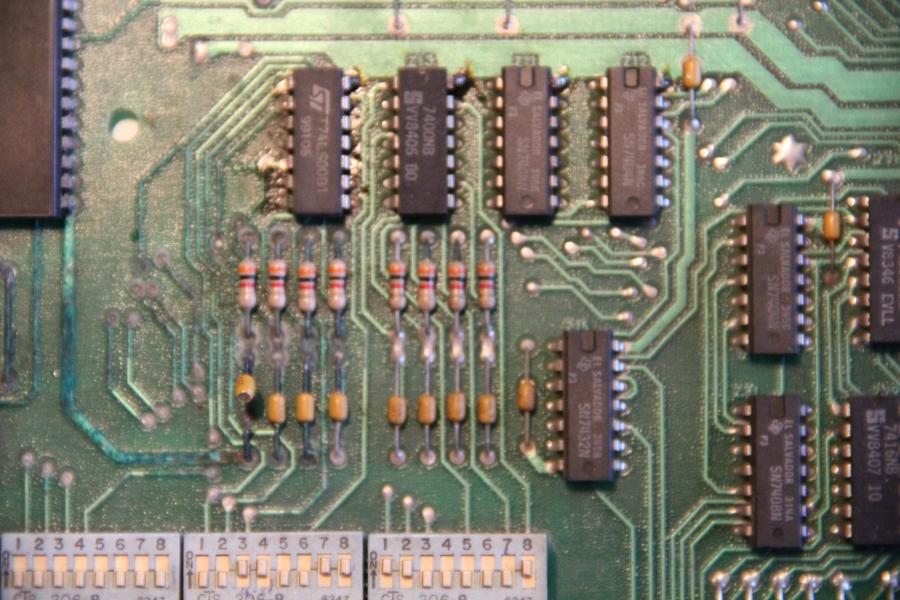

3 - Gros plans sur des composants (condo je suppose) HS

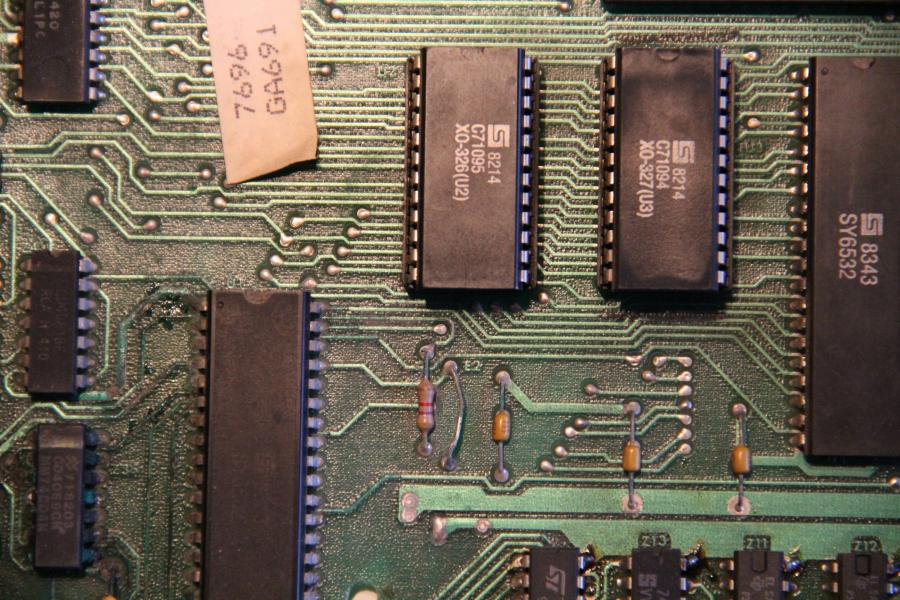

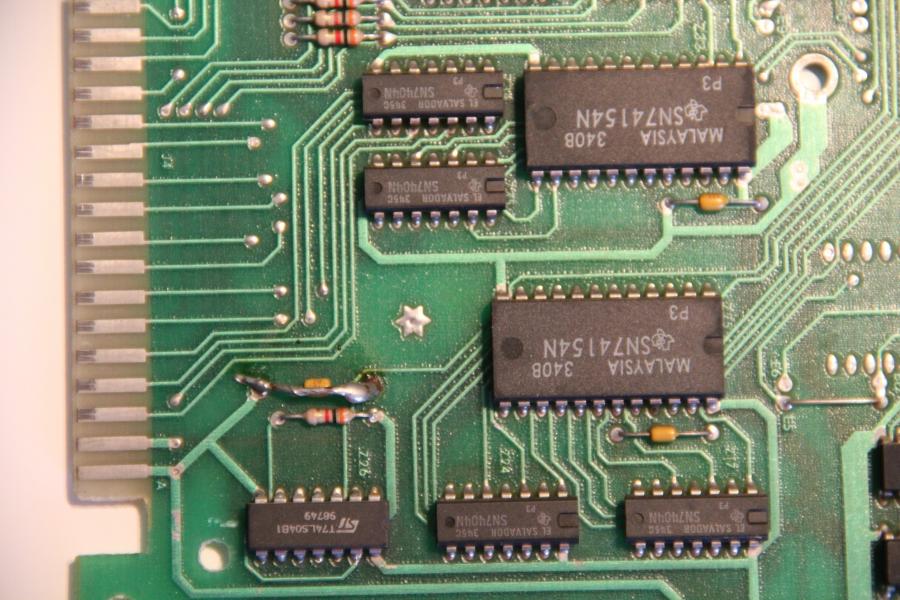

4 - quelques trucs qui me parraissent curieux (des ponts)

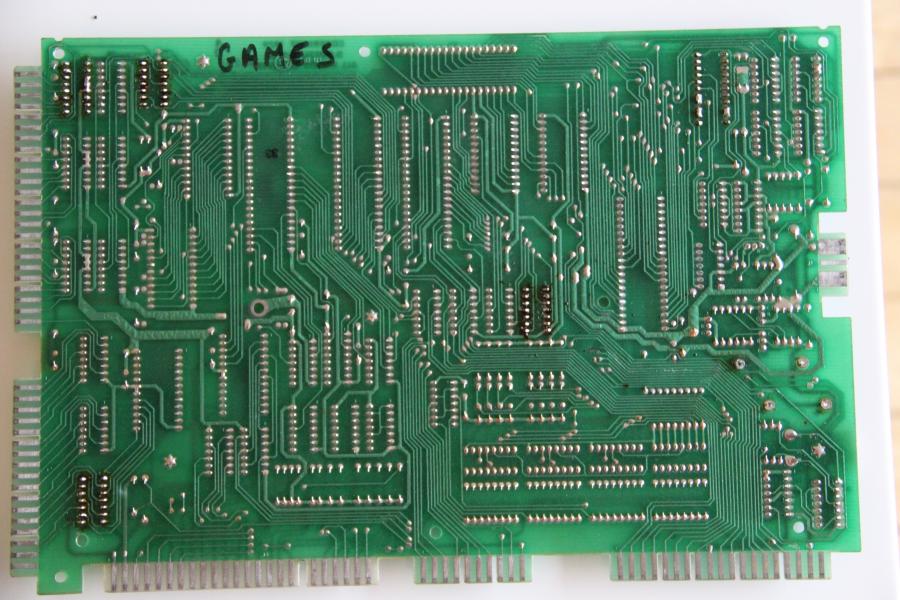

5 - le verso : on voit que des soudures sont récentes (certaine soudure refaite etament 2 pattes à la fois, est ce normal ?)

Apres m'etre proccuré avec difficulté les schema d'un carte system 80 (pas A) j'ai tenté de reperer les composants qui avaient un peu (beaucoup) souferts afin de les changer, notament ceux là :

- Pour les composants coupés en 2 (A), j'ai cru voir qu'il s'agissait de condo 10nf (0,01 uf) 50v 10%.
Je compte les remplacer par ce type de condo :
(Si il y a des composant équivalents sur RestorPinball, je suis bien sur preneur mais j'ai pas trouvé)

- Le CMOS (noté Z36 sur la doc tehcnique et B sur ma photo) est totalement oxydé et a une patte de coupée. Je comptais acheté un autre de ce type :
(Si il y a des composant équivalents sur RestorPinball, je suis bien sur preneur mais j'ai pas trouvé)

- Il me semble q'un transistor a disparu noeil (C) et là.... bah... visblement selon le schema un transistor PNP... Sur restor pinball, il y a les Transistor BC 556 universel ... ca irait ?

-Que pensez vous de ce composant ? je n'arrive pas a determiner ce que c'est :

qu'en pensez vous ? pensez vous que le jeu en vaille la chandelle ? ou est elle trop attaquée ?



[gis81]

Salut

Vu létat de la carte et des pistes, sauf si tu as des compétences éléctronique,
change la ou sinon, direction RP, parceque là, il y a du travail

bon courage pour ta restauration

@+



[boooon]

merci pour ta réponse
vu le faible cout de remplacement des composants concernés, tu crois pas que ça voudrait le cout de tenter de les changer ? (sachant qu'effectivement, je suis pas forcement en crack de l'electronique !)



[superjp2]

salut à tous



remplacer les composant peux être à ta porter mais la carte et bien oxydé



@++


jp



[jocelyn perron]

Bonjour,
Le probleme principal est justement l'oxydation. C'est très difficile de désouder et resouder ensuite, si on a pas enlevé l'oxydation. Il te faut aussi un bon fer a souder.
Sans une bonne expérience, je ne lancerais pas là dedans.

Et oui, le The games est pas beau mais très simpa a jouer.
Joss



[boooon]

ok merci pour vos commentaire je vais suivre vos conseils et contacter RP pour un devis reparation
Merci



[boooon]

Bonjour a tous !
Apres une nuit de reflexion (oui, j'en ai des problemes dans la vie ! ^^), cela me contrarie un peu de me tourner vers les services d'un pro sans meme avoir livré bataille !
Apres tout, je me suis debrouillé seul pour mes 2 premiers flippers , je vais donc essayer de m'y atteler.
J'espère que vous serez tout de même presents pour m'epauler



[boooon]

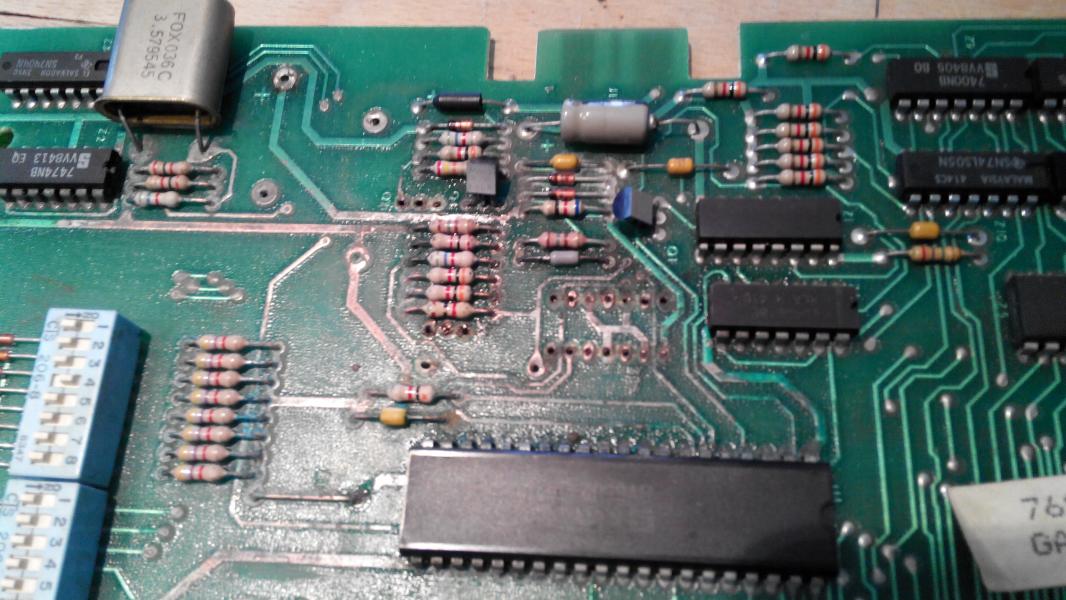

J'ai entrepris le travail de "desoxydation" et enlevé les composant morts
Voici ce que ca donne. Pensez vous qu'il soit nécessaire d'étamé les pistes ? je n'ai pas l'impression qu'il y ait de coupure.



[superjp2]

salut à tous


il fau stopper le travail de l acide dans un premier temps je pense

nettoyage avec du vinaigre blanc par exemple


puis pour l etat des pistes commence par un test de continuité


bon courage


@++


jp



[boooon]

Bonjour Superjp2

J'ai fait un bon nettoyage au vinaigre blanc.
Je vais faire un ttst de continuité des pistes pour voir si elle sont coupées !
Merci de ton aide.

J'ai un doute sur les transistors a acheter. Tout ce que je sais, c'est ce sont des transistor NPN. Est ce que des BC 556 feraient l'affaire ?



[superjp2]

salut à tous


pour les équivalence de transistors vois avec un spécialiste


bon courage à toi



@++


jp



[boooon]

Voici un document qui répond à bon nombre de mes questions concermant le remplacement des composants !
Arf, si je l'avais trouvé avant celui là, j'aurais gagner beaucoup de temps !!

Alors je le met à disposition d'autres en fichier joint

Il y a un schema beaucoup plus clair que sur les doc gottlieb d'origines et la listes des composants equivalents que l'on peux remplacer actuellement !

C'EST TOP !!!



[boooon]

Voici un document qui répond à bon nombre de mes questions concermant le remplacement des composants !
Arf, si je l'avais trouvé avant celui là, j'aurais gagner beaucoup de temps !!

Alors je le met à disposition d'autres en fichier joint

Il y a un schema beaucoup plus clair que sur les doc gottlieb d'origines et la listes des composants equivalents que l'on peux remplacer actuellement !

C'EST TOP !!!

Le lien car le rattachement n'a pas fonctionné visiblement :



[David]

J'ai modéré les messages

Je te rappelle que les liens commerciaux sont refusés (voir charte)

Sinon la cpu à vraiment besoin d'une remise en forme
Oublie si tu n'as l'habitude là

Bcp de travail et l'acide aussi
Tout sera à refaire



[boooon]

Desolé, je ne pensais pas qu'il s'agissait d'un lien commercial, le pdf étant disponible gratuitement....



[David]

Pas de mal va
