Depuis samedi dernier j'ai attaqué la restauration de mon flipper Williams Straight Flush........
5 jours de travail intense mais passionnant ,premiere difficulté ne pas avoir le schema electrique,mais bon la je l'ai
commendé je devrais le recevoir sous peu , voici ce que j'ai trouvé comme pannes ,celles que j'ai réussi a arrangé
et celles qui me reste a faire......

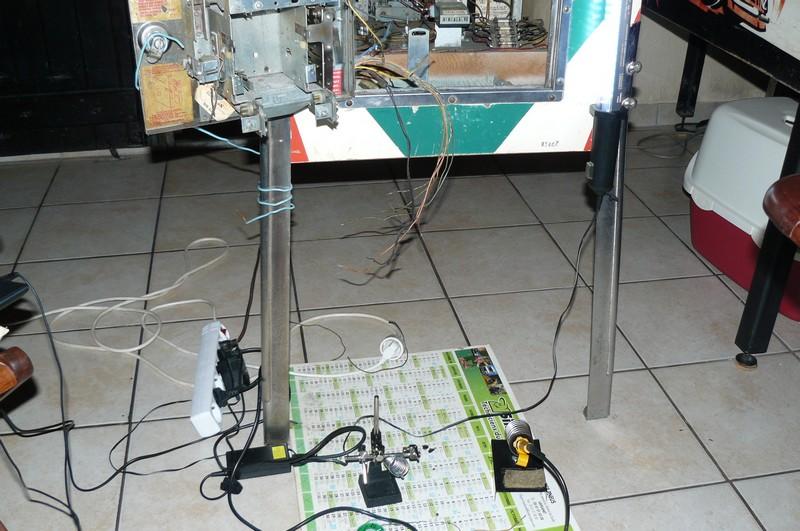

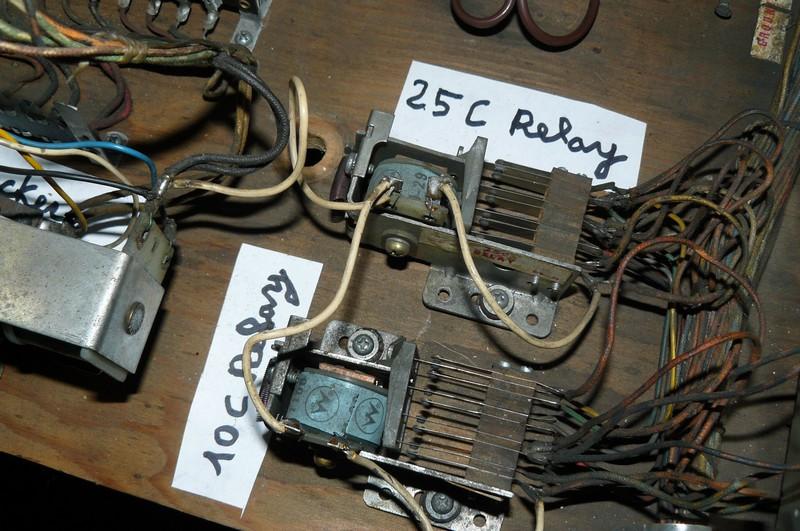

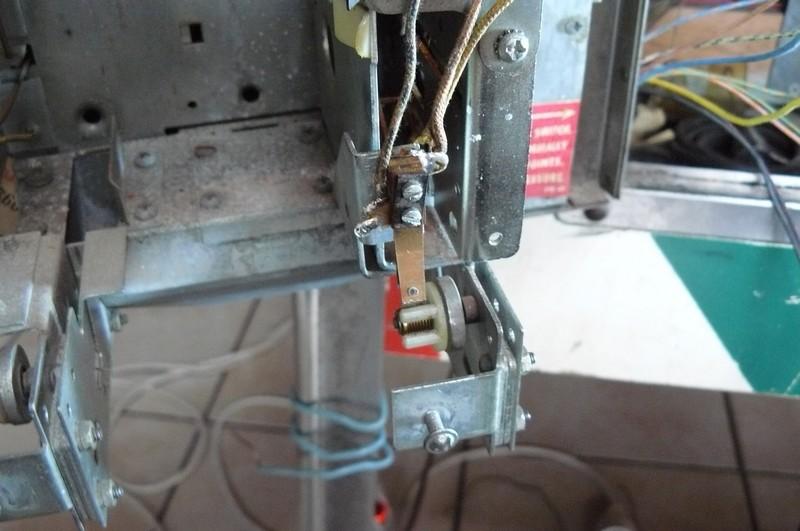

1) le monnayeur qui ne marche pas avec des pièces ,pour mettre des parties il faut faire toucher un fil avec la
masse.......
comme ce système ne me plais pas j'ai voulu le remettre comme il faut , c'est la panne qui m'a pris le plus de temps....
Je me suis dit en ressoudant le fil ça vas marcher, et bien non ça marche pas ......

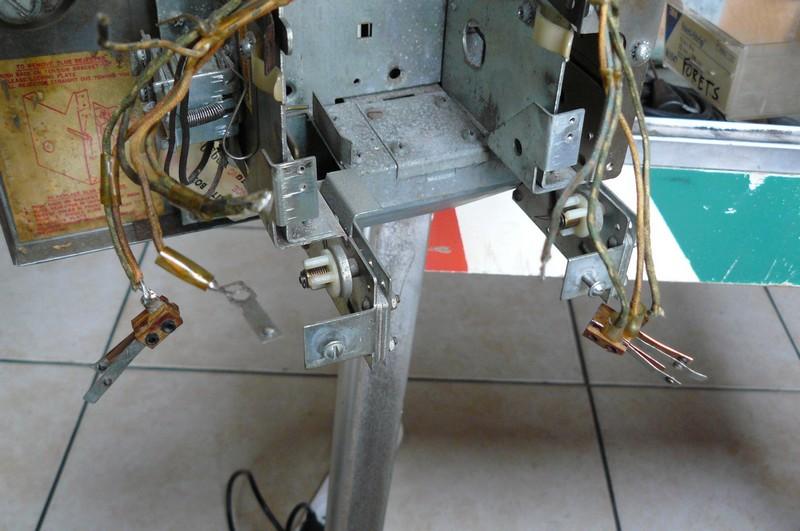

Apres je me suis attaqué au fils ça été le plus dur car ce n'etais pas les bon fils qui étais soudé au monnayeur ,j'ai
chercher sur le net un plan pour les branchement des fils ,bien sur j'ai rien trouver ( ça aurais été trop facile)pour
trouver la bonne combinaison j'ai failli m'arracher les cheveux, j'ai essayer toutes les combinaison possible et
inimaginable ,après avoir fait sauter 2 fois le fusible ,j'ai enfin trouvé la bonne
combinaison cela m'a pris presque 2 jours.....
Bon la c'est bon ça marche avec une piéce et ça me crédite des parties....
Maintenant la suite de la restauration.............
LA PLANCHE DE FOND......
J'aurais voulu la passer au jet d'eau pour la nettoyer mais avec le temps qu'il fait dehors on vas attendre un peu....
Donc je me suis contenté du bon coup d'aspirateur (pour le jet d'eau on attendras les beau jours) j'ai nettoyer
tous les contacts un par un (c est tres long a faire) j'ai resserrer les vis des contacts ,verifier le bon écartement
des contacts j'ai aussi nettoyer les broches,controler toute les soudure et enfin le graissage des pignons du moteur
et huiler les axes...

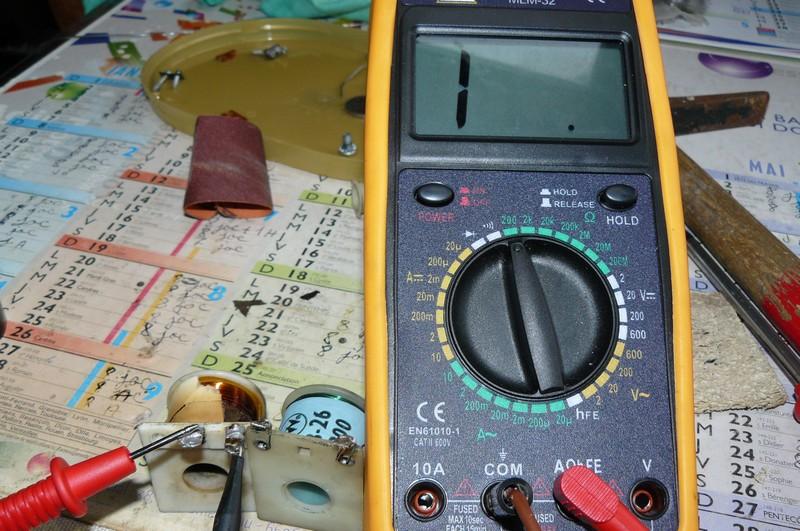

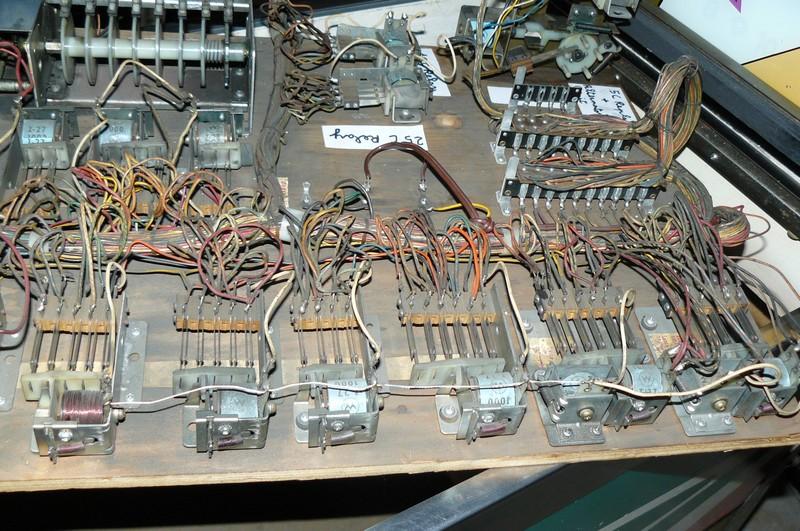

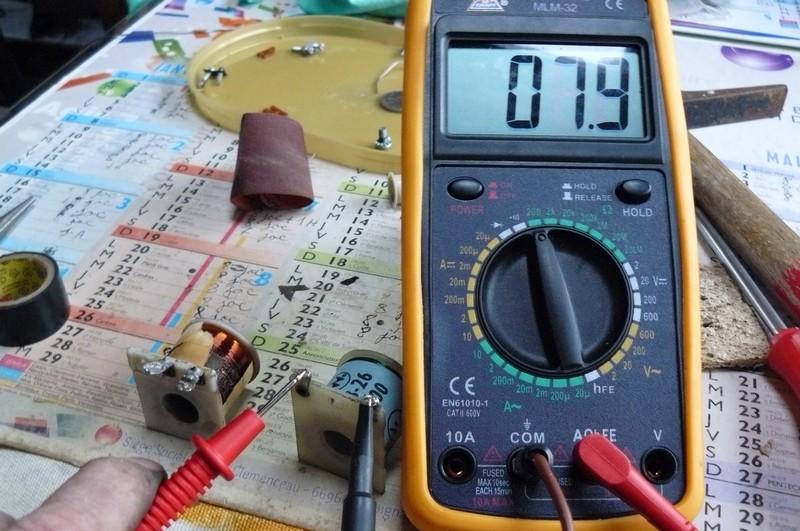

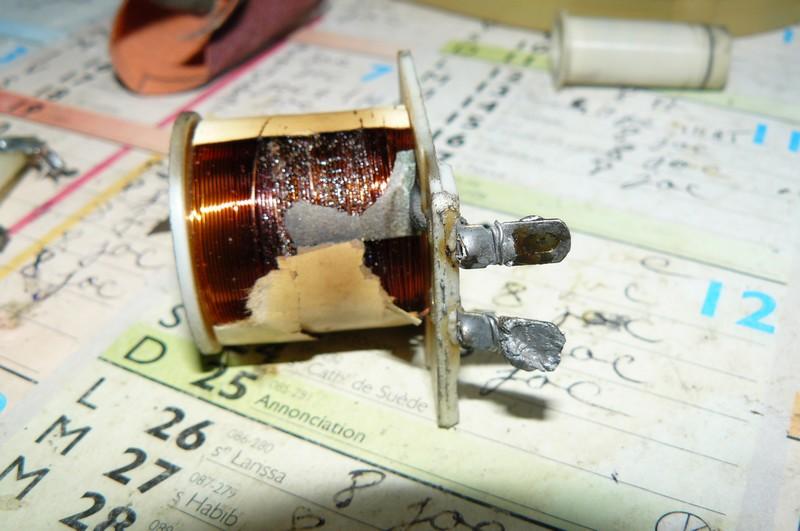

Sur la planche de fond il me reste a changer une bobine qui est mal en point mais qui marche quand
méme.....................

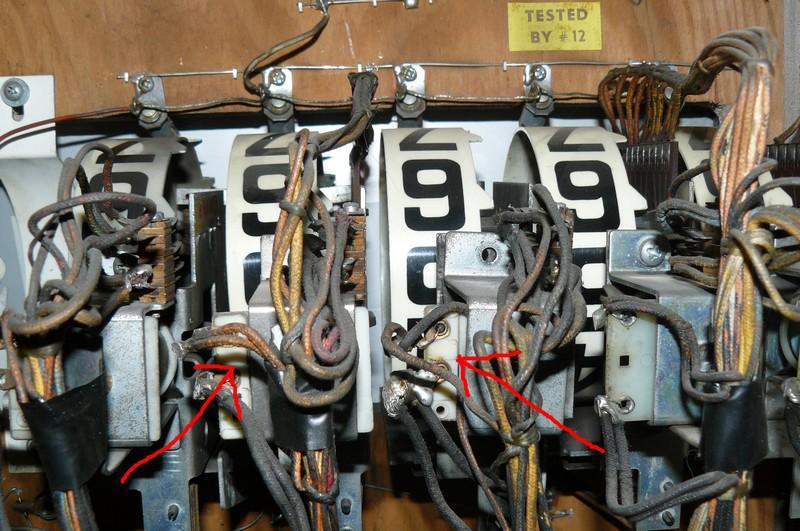

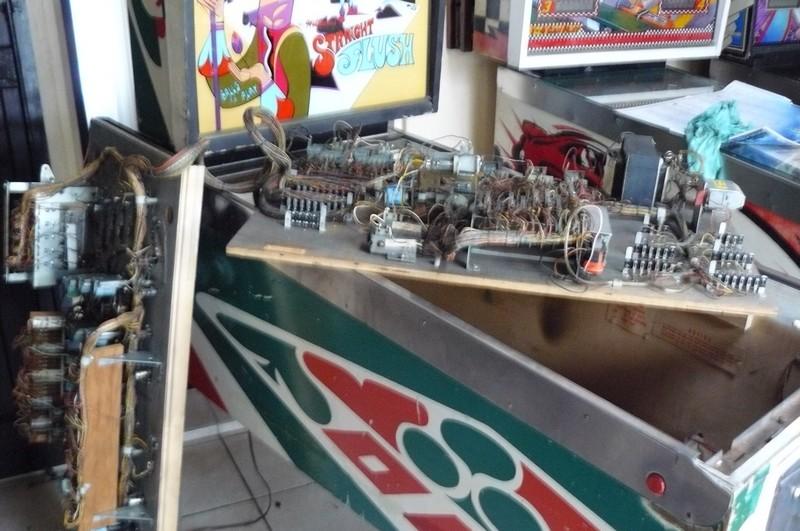

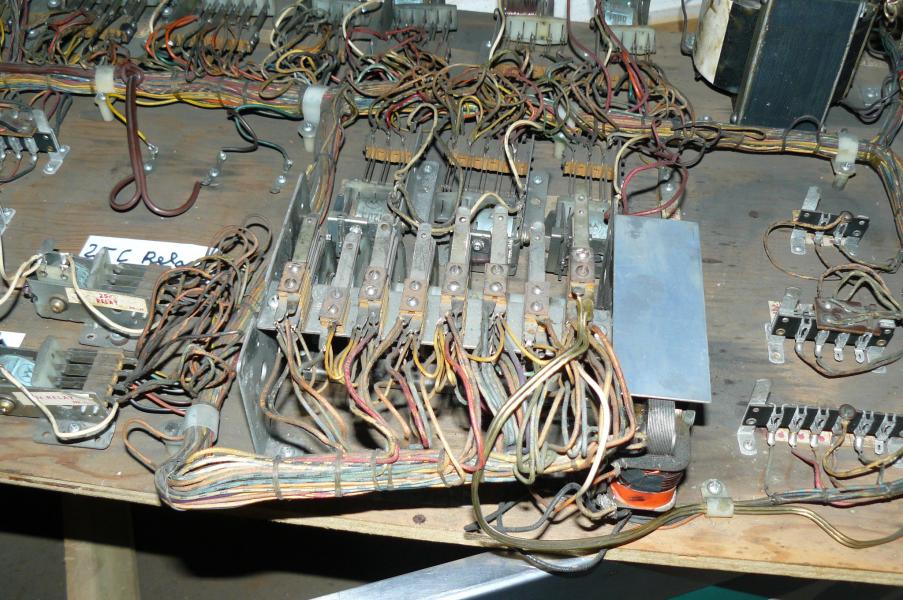

Photos de la Planche de fond
La suite
LE FRONTON
La aussi gros boulot.....
Le Xylophone qui ne marché pas il y avais un fin de dessouder sur la bobine apres coup j'ai compris pourquoi ce fil
etais dessouder la bobine reste sous tension quand la boule passe sur le contact du special ,cette panne je ne l'ai
pas encore résolu j'attend d'avoir le schema electrique,bon j'ai quand méme souder le fil de la bobine......

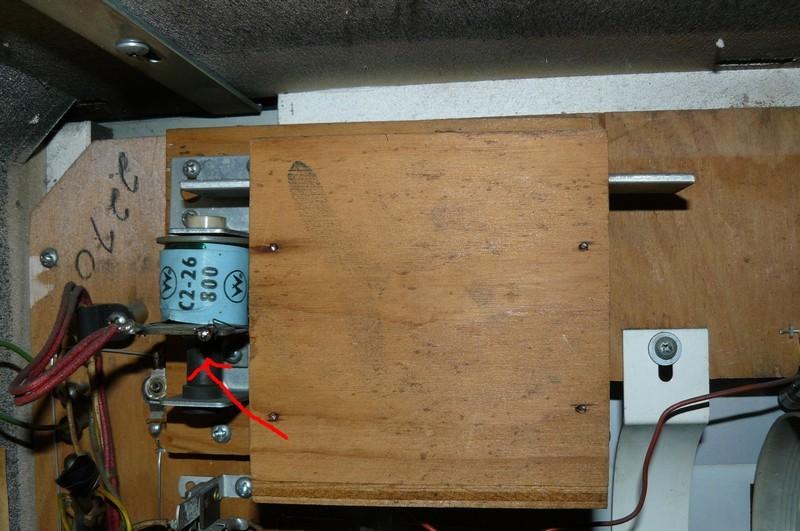

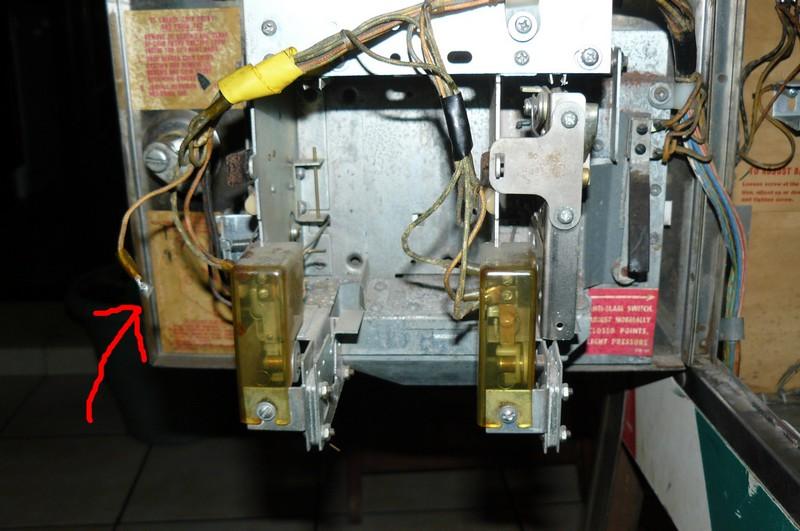

Photo du xylo fléche ou il manque le fil....
LE REPLAY UNIT

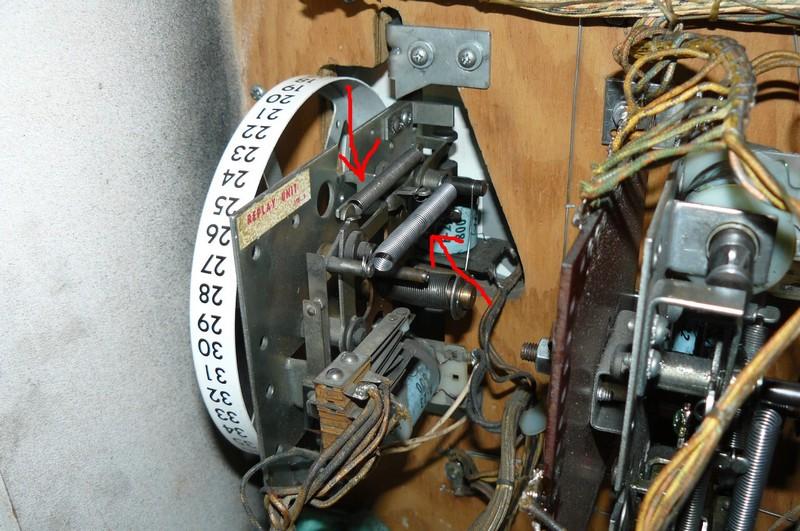

je l'ai nettoyer huiler les axes et les biellettes et j'ai changer les ressorts............

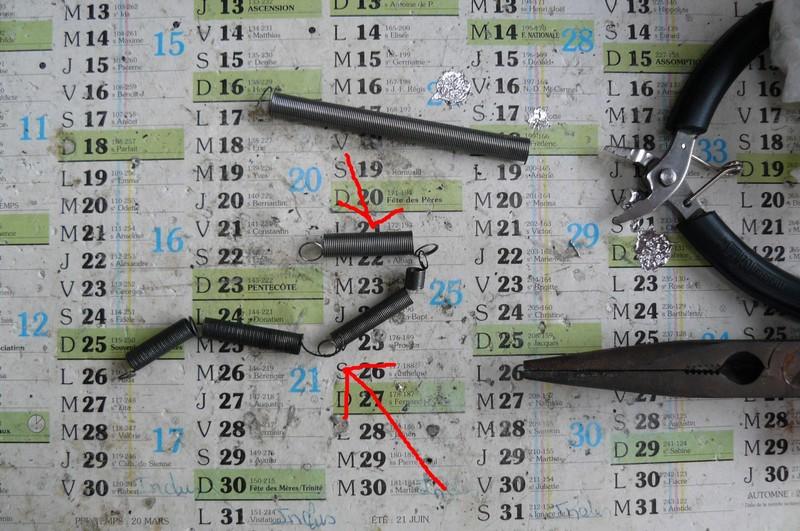

Vieux ressorts................
ressorts neuf....
Et maintenant le gros morceau..
LE BALL COUNT UNIT.....
il etais tres sale ce qui pouvais me produire plein de pannes.....

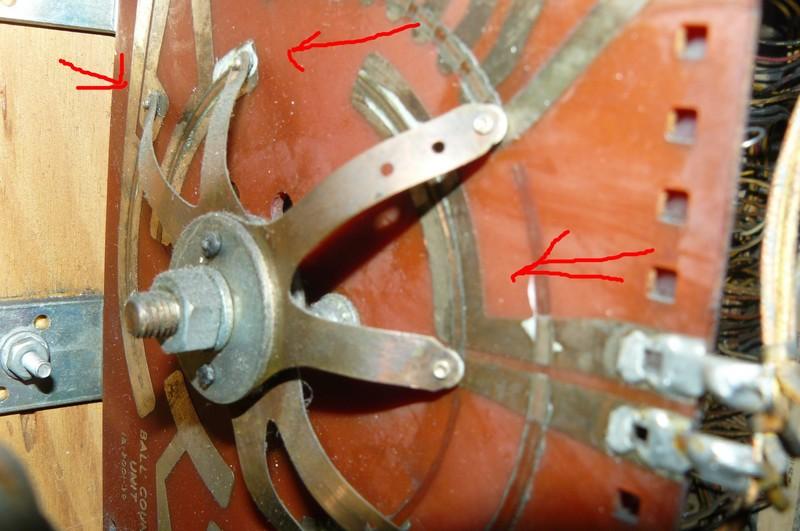

Une petite marque pour pas me tromper au remontage........
Voila il y est plu... vivi vivi vivi

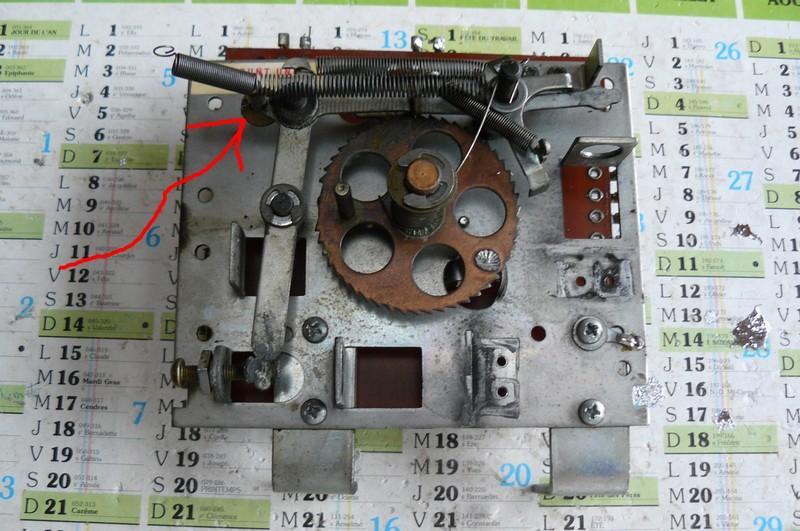

Ressort a changer........

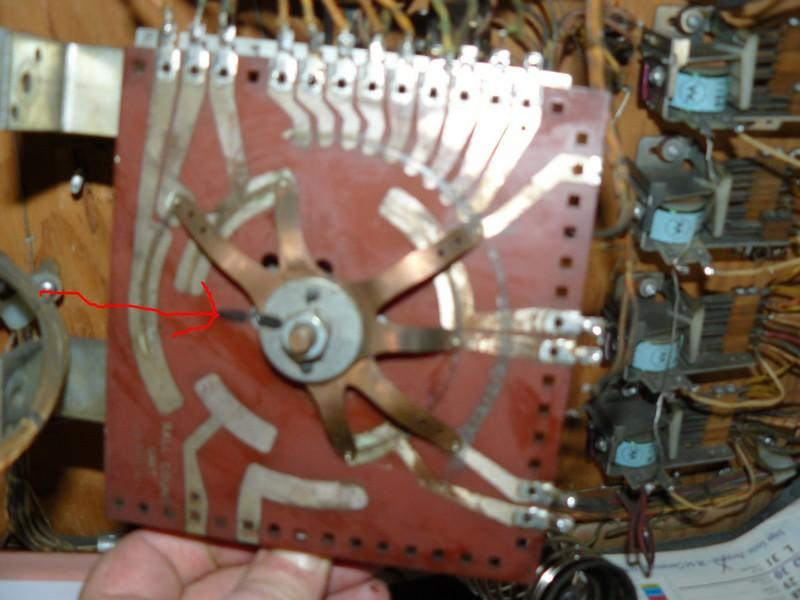

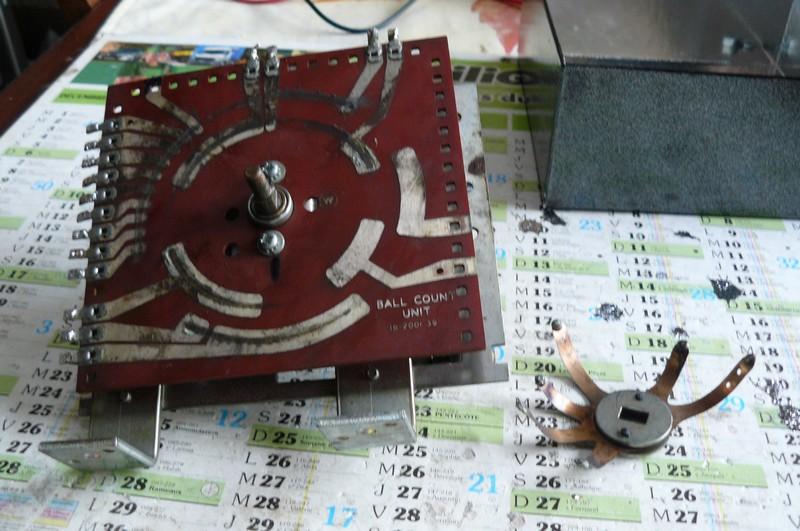

Demontage de l'araignée...... ooOOOoo ooOOOoo débil débil

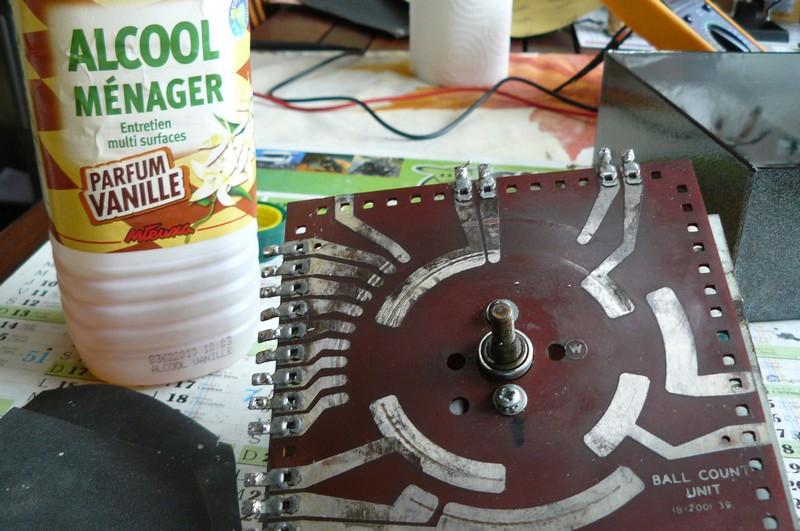

Degraissage a l'alcool.....

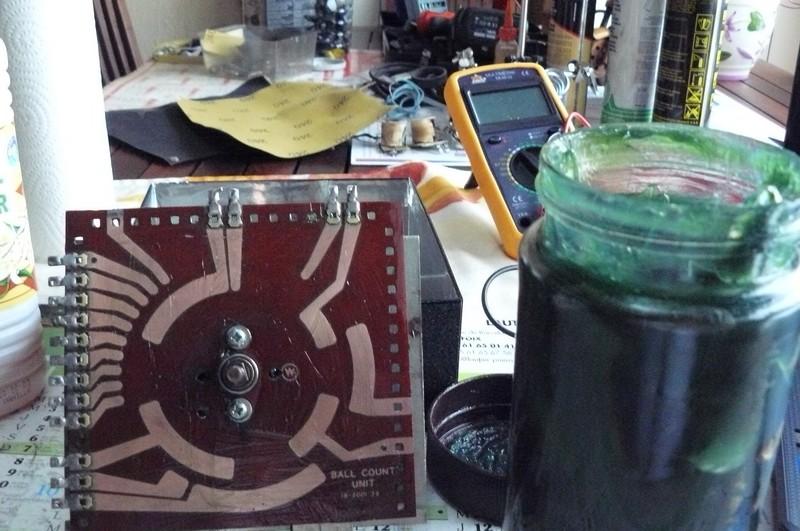

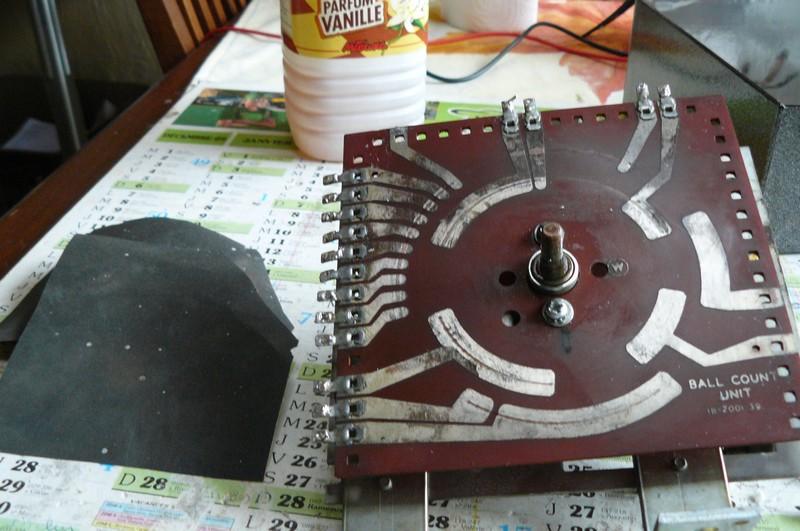

Nettoyage des piste au papier de verre fin ....

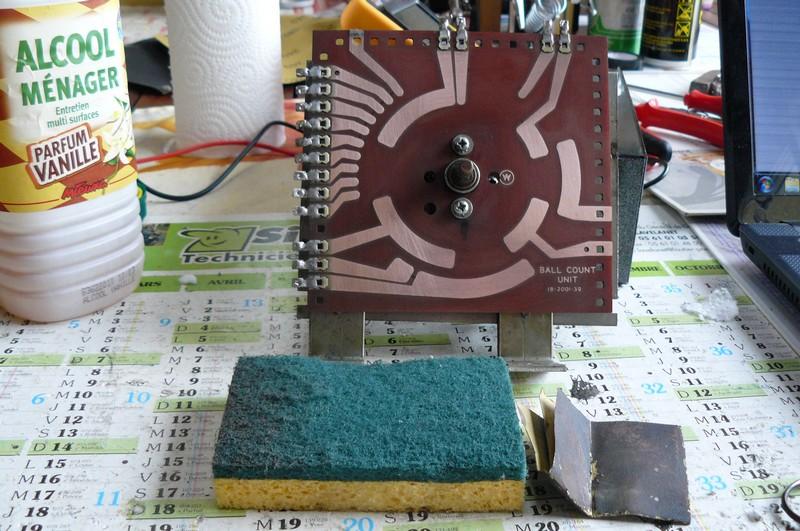

Finition avec le coté de l'eponge verte......

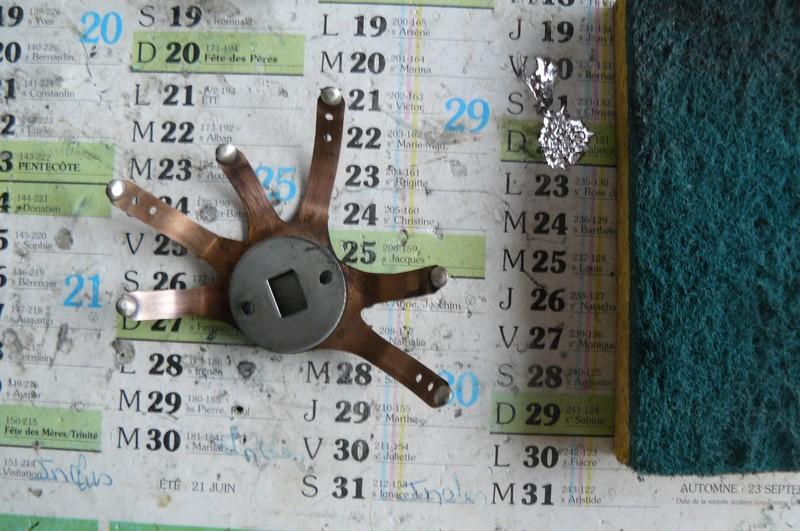

Et voila le résultat comme neuve......
controle de la continuité de l'axe.........

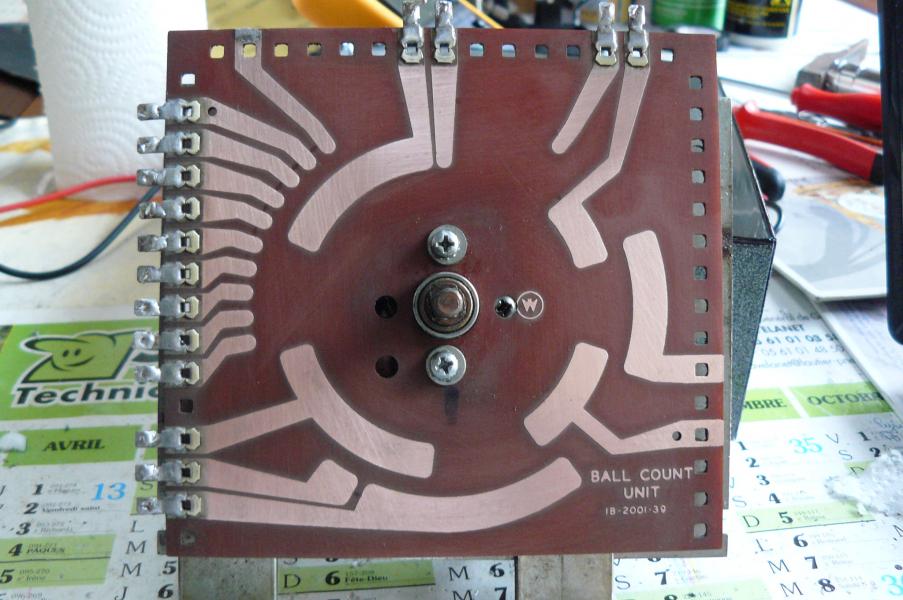

Graissage des pistes........

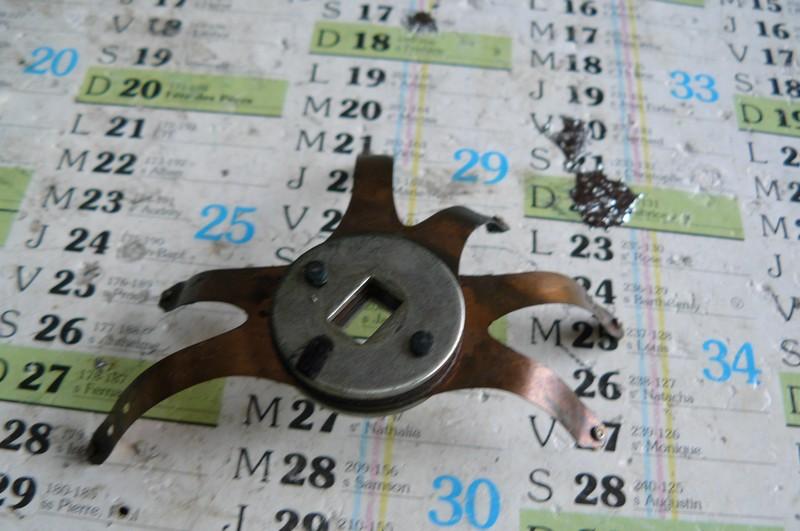

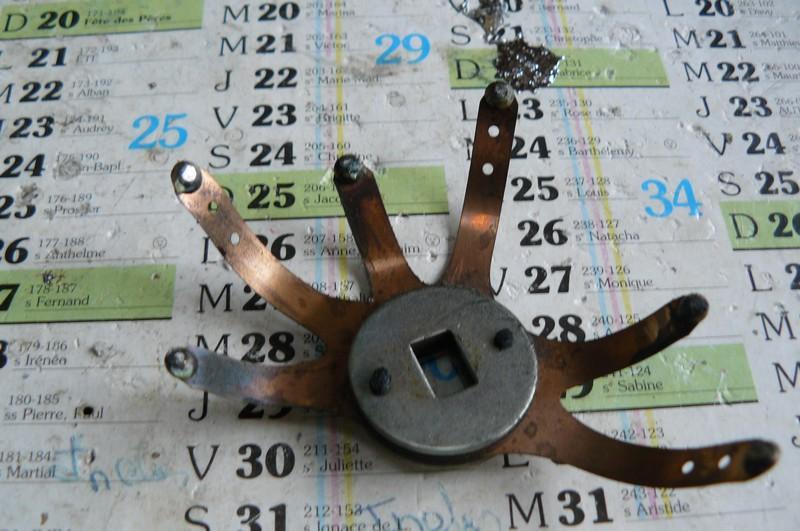

Nettoyage des pattes de l'araignée..... noeil débil débil

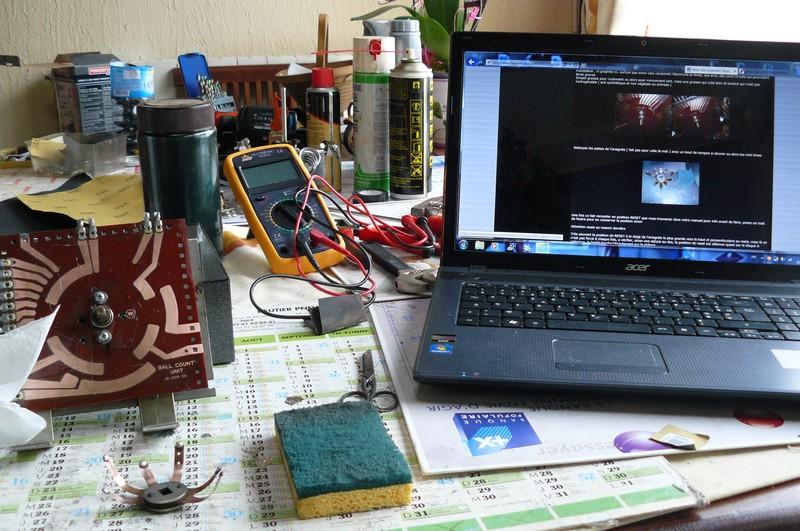

Deux outils indispensable pour reparer un flip l'ordi et l'appareil a photo quand je démonte je prends toujours des
photos et ça m'a bien servi pour le remontage...
comme vous pouvez le voir sur l'ordi je me suis servi de l'excellent article ecrit par David pour restaurer mon flip
meca wiliams........
http://www.flipperfrance.com/index.php/articles/177-nom-des-organnes-flipper-mcanique-williams

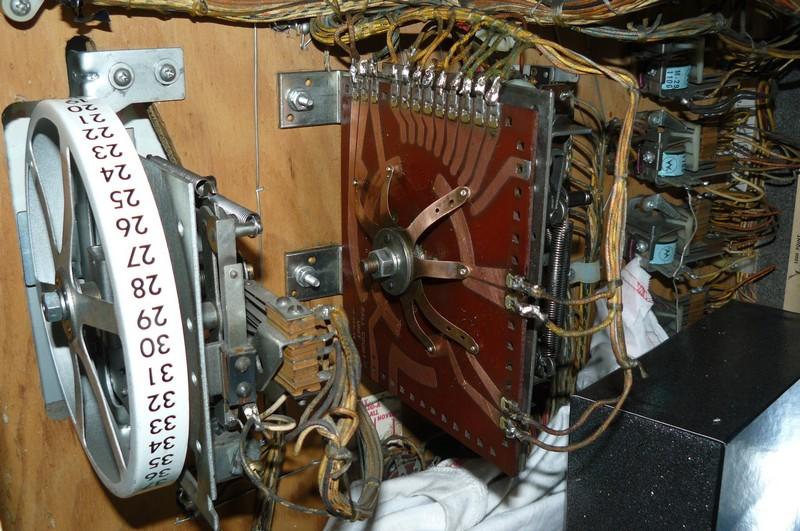

remontage et soudage de tout les fils sans oublier le fil de masse..................

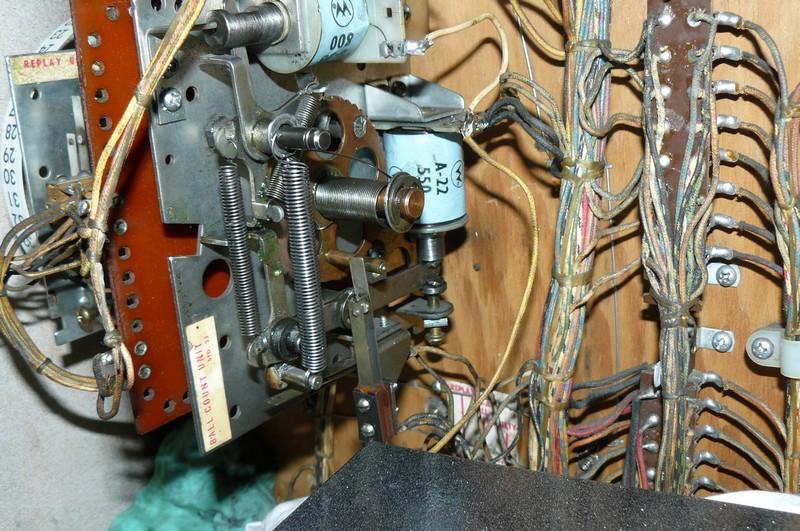

Et voila tout beau tout propre et bien graisser avec des ressorts neuf........
La caisse

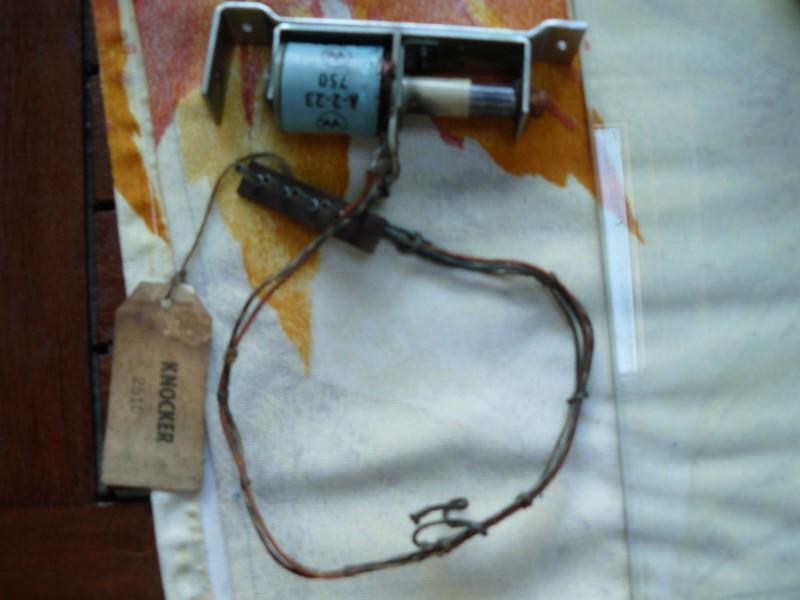

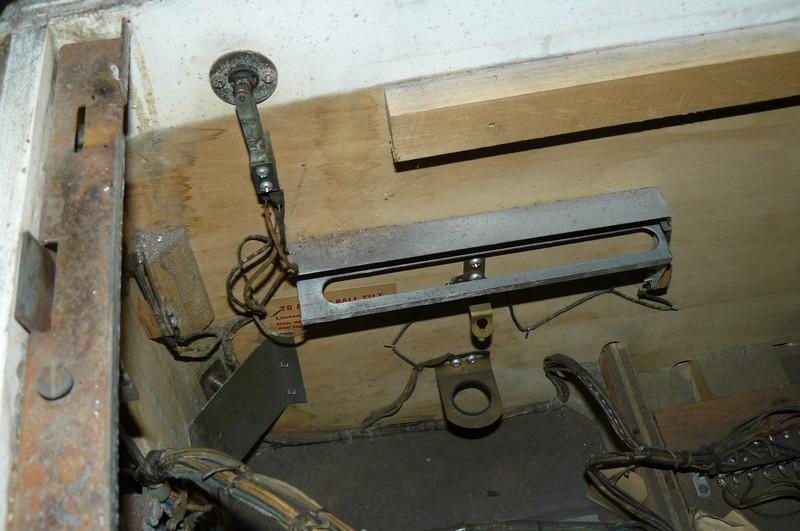

J'ai demonter le klokcer il etais complétement grippé ,je l'ai bien nettoyer et maintenant il marche tres bien....

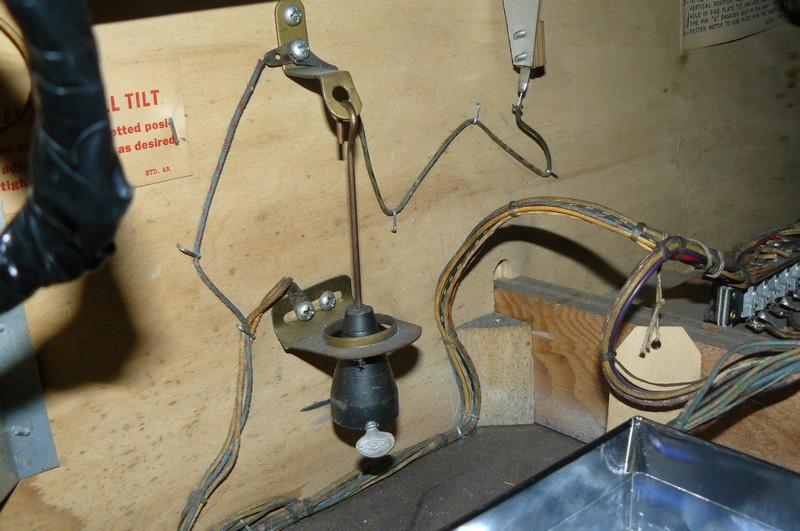

J'ai remis la boule du tilt et le tilt conique qui ny etais pas...............

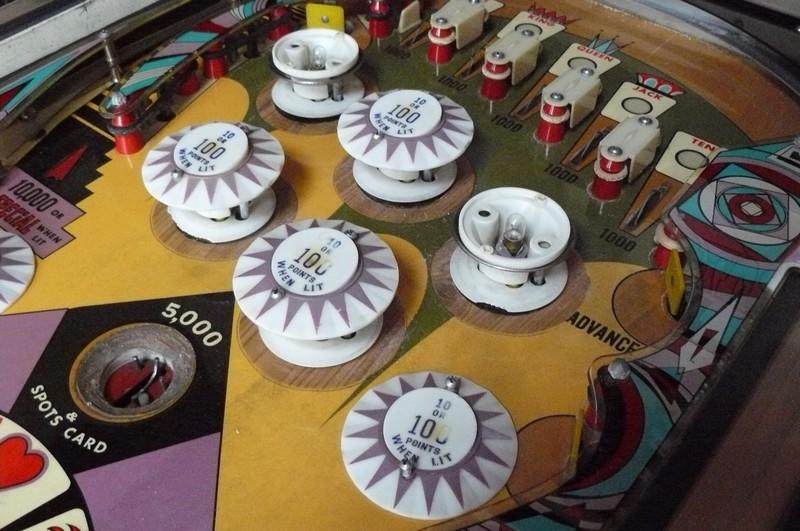

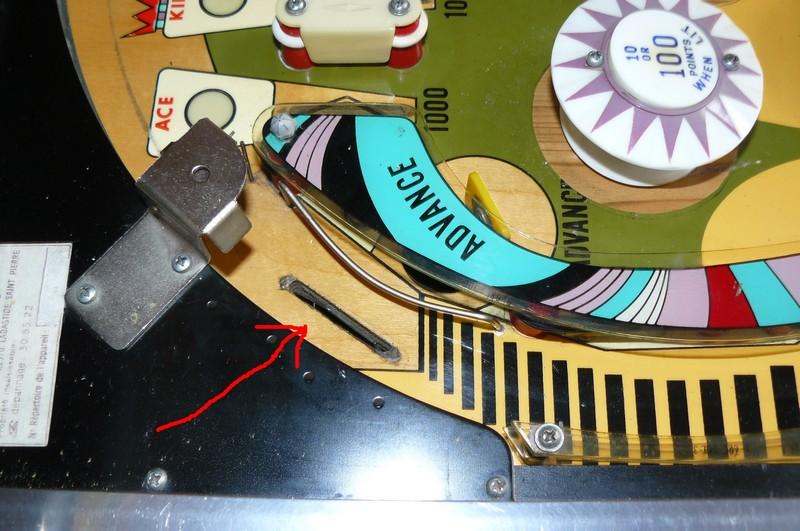

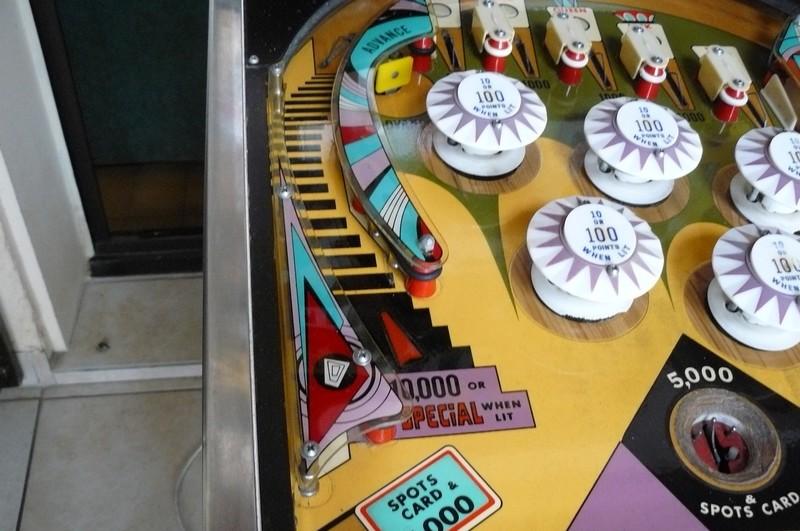

Le plateau de jeu ...
Pour le moment j'ai changer les ampoules grillées.....
Bon la il me reste encore a changer les ponts de couloirs blancs en haut du plateau ,il y en a un d'abimé alors
autant les changer tous,puis je vais changer tous les fourreaux de toutes les bobines je vais les mettre en laiton
c'est ce qui est préconiser pour les meca , ensuite j'ai 2 assiette de bumper abimée la pareil je vais toute les
changer et tant que je suis sur les bumper je vais aussi changer les lames cuiller plastique pour bumper,sur les filp
les biellettes sont malade donc je vais changer le complet plongeur +biellette , et a y etre je vais aussi changer la
bille ,une bille neuve ça feras plaisir au flipper.....
J'ai commander toutes mes pièces sur RP ( d'ailleur j'ai reçu le coli vendredi ,bravo RP pour le sérieux et pour la
rapidité de livraison) quand je commande des pieces je privilégie toujours RP ,bon il m'arrive de commander
ailleurs mais seulement quand les pièces ne sont pas dispo sur RP comme par exemple pour les bobines .....
Bon je vais faire tous ça ce week end si j'ai le temps ou alors la semaine prochaine de toute façon je vous mettrais
des photos de l'avancer des travaux..........
Depuis samedi dernier j'ai attaqué la restauration de mon flipper Williams Straight Flush........
5 jours de travail intense mais passionnant ,premiere difficulté ne pas avoir le schema electrique,mais bon la je l'ai
commendé je devrais le recevoir sous peu , voici ce que j'ai trouvé comme pannes ,celles que j'ai réussi a arrangé
et celles qui me reste a faire......
1) le monnayeur qui ne marche pas avec des pièces ,pour mettre des parties il faut faire toucher un fil avec la
masse.......
comme ce système ne me plais pas j'ai voulu le remettre comme il faut , c'est la panne qui m'a pris le plus de temps....
Je me suis dit en ressoudant le fil ça vas marcher, et bien non ça marche pas ......
Apres je me suis attaqué au fils ça été le plus dur car ce n'etais pas les bon fils qui étais soudé au monnayeur ,j'ai
chercher sur le net un plan pour les branchement des fils ,bien sur j'ai rien trouver ( ça aurais été trop facile)pour
trouver la bonne combinaison j'ai failli m'arracher les cheveux, j'ai essayer toutes les combinaison possible et
inimaginable ,après avoir fait sauter 2 fois le fusible ,j'ai enfin trouvé la bonne
combinaison cela m'a pris presque 2 jours.....
Bon la c'est bon ça marche avec une piéce et ça me crédite des parties....
Maintenant la suite de la restauration.............
LA PLANCHE DE FOND......
J'aurais voulu la passer au jet d'eau pour la nettoyer mais avec le temps qu'il fait dehors on vas attendre un peu....
Donc je me suis contenté du bon coup d'aspirateur (pour le jet d'eau on attendras les beau jours) j'ai nettoyer
tous les contacts un par un (c est tres long a faire) j'ai resserrer les vis des contacts ,verifier le bon écartement
des contacts j'ai aussi nettoyer les broches,controler toute les soudure et enfin le graissage des pignons du moteur
et huiler les axes...
Sur la planche de fond il me reste a changer une bobine qui est mal en point mais qui marche quand
méme.....................

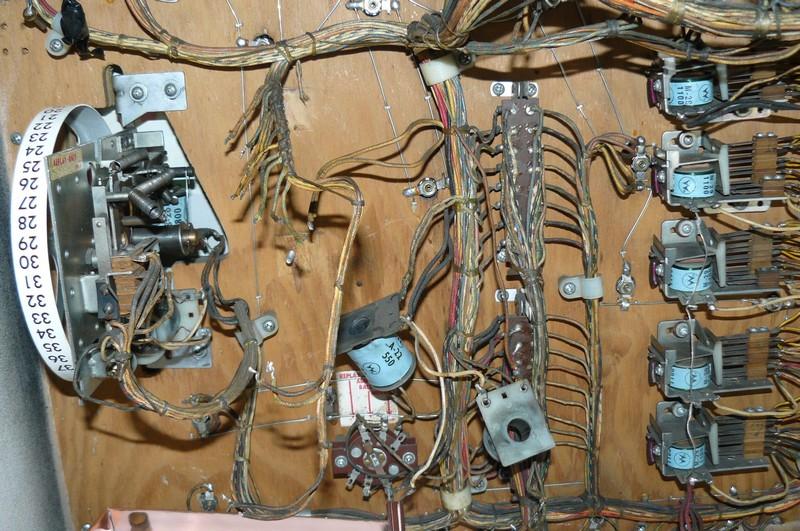

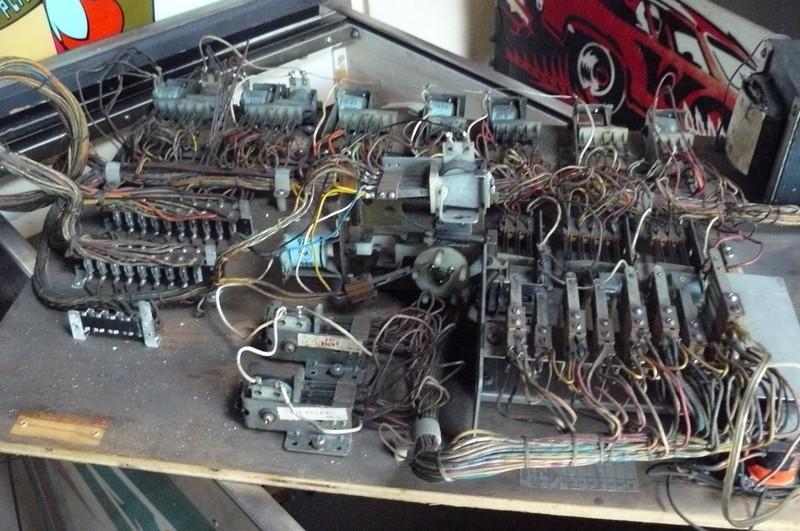

Photos de la Planche de fond
La suite
LE FRONTON
La aussi gros boulot.....
Le Xylophone qui ne marché pas il y avais un fin de dessouder sur la bobine apres coup j'ai compris pourquoi ce fil
etais dessouder la bobine reste sous tension quand la boule passe sur le contact du special ,cette panne je ne l'ai
pas encore résolu j'attend d'avoir le schema electrique,bon j'ai quand méme souder le fil de la bobine......
Photo du xylo fléche ou il manque le fil....
LE REPLAY UNIT
je l'ai nettoyer huiler les axes et les biellettes et j'ai changer les ressorts............
Vieux ressorts................
ressorts neuf....
Et maintenant le gros morceau..
LE BALL COUNT UNIT.....
il etais tres sale ce qui pouvais me produire plein de pannes.....
Une petite marque pour pas me tromper au remontage........
Voila il y est plu... vivi vivi vivi
Ressort a changer........
Demontage de l'araignée...... ooOOOoo ooOOOoo débil débil
Degraissage a l'alcool.....
Nettoyage des piste au papier de verre fin ....
Finition avec le coté de l'eponge verte......
Et voila le résultat comme neuve......

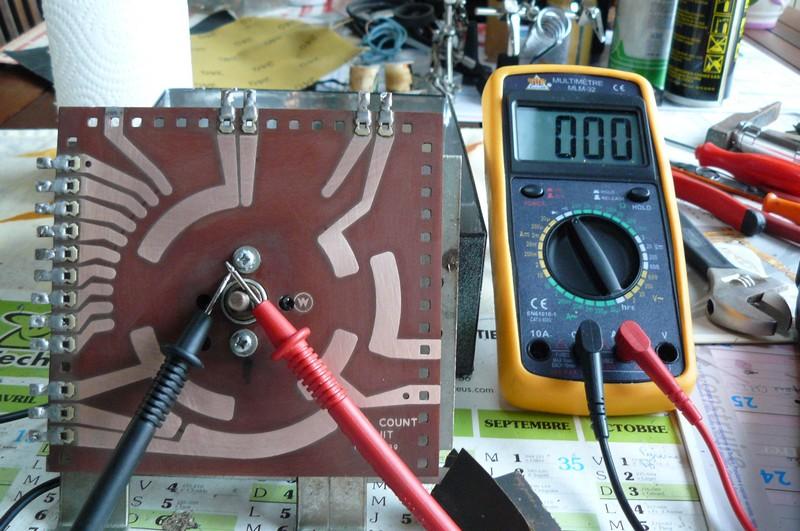

controle de la continuité de l'axe.........
Graissage des pistes........
Nettoyage des pattes de l'araignée..... noeil débil débil
Deux outils indispensable pour reparer un flip l'ordi et l'appareil a photo quand je démonte je prends toujours des
photos et ça m'a bien servi pour le remontage...
comme vous pouvez le voir sur l'ordi je me suis servi de l'excellent article ecrit par David pour restaurer mon flip
meca wiliams........
http://www.flipperfrance.com/index.php/articles/177-nom-des-organnes-flipper-mcanique-williams
remontage et soudage de tout les fils sans oublier le fil de masse..................
Et voila tout beau tout propre et bien graisser avec des ressorts neuf........
La caisse
J'ai demonter le klokcer il etais complétement grippé ,je l'ai bien nettoyer et maintenant il marche tres bien....
J'ai remis la boule du tilt et le tilt conique qui ny etais pas...............
Le plateau de jeu ...

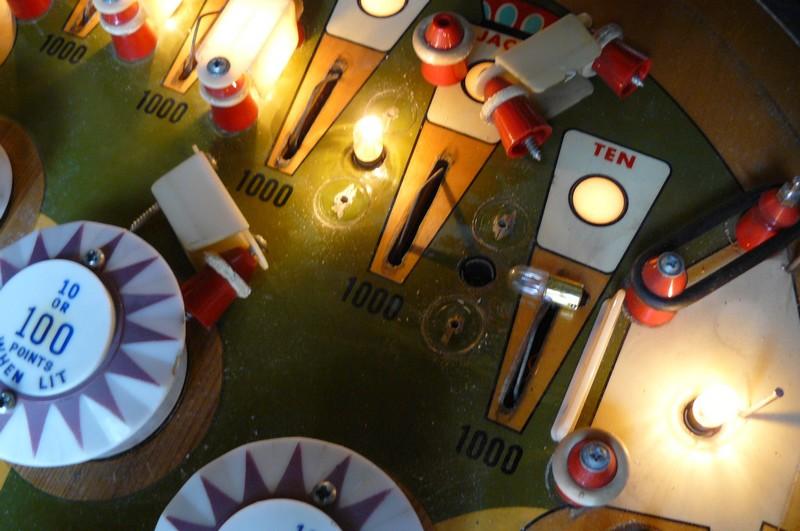

Pour le moment j'ai changer les ampoules grillées.....
