reparation spirit

  • Auteur de la discussion Auteur de la discussion grosgodzi
  • Date de début Date de début
G

grosgodzi

Non Membre
bonjour a tous
j'ai récupéré le spirit d'un ami pour le restaurer.

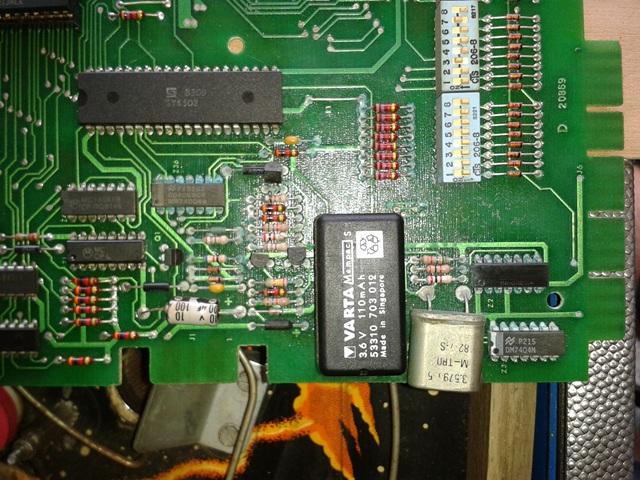

la partie au dessous de la pile de la cpu est oxyder par enormement mais quand meme.
il y a t'il quelqu'un qui a les reference ou le plan de cette cpu (plusieurs composants sont effacés)
je vous joint une photo.
merci pour vos conseils


Pour ta gouverne vu l'acide qu'il y a si tu n'as pas l'habitude n'y touche pas du tout

Les composants que tu ne vois plus (inscription mangée par l'acide) sont :

Cd 4528
CD 4081
CD 4069
TTL 7404
TTL 7474

Tout cela y compris les résistances sont en vente sur mon site pro (RP)

Mais je te déconseille vivement de le faire si tu n'as pas l'habitude.

merci david
tu me deconseille de le faire car il y a une possibilté d'arrachement de pistes?
si je le fais, je remettrais les composants sur des supports.
les transistors: Q1,Q2,Q3 etQ4 sont attaqués aussi quels sont leurs refences?
merci

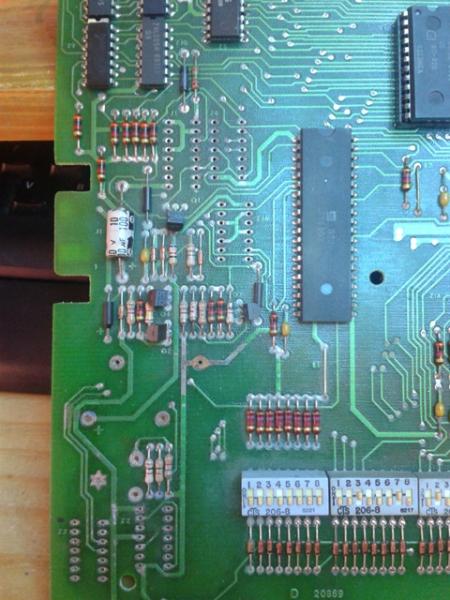

bon j'ai dessoudé les
Cd 4528
CD 4081
CD 4069
TTL 7404
TTL 7474
je me suis appliqué pas un rivet de parti, par contre les résistances au dessus et au dessous de la pile ont souffert et les codes couleurs sont partis, quelqu'un peut m'indique les valeurs par rapport a la photo ou un plan de la cpu (le mien est trop sombre donc illisible )
merci

PAs compliqué

Il te faudra :

3 * 3.3 K
3 * 2.2 K
3 * 5.6 K
1 * 1 K
1 * 22 K
1 * 68 Ohm
2 * 180 Ohm

Tout en 1/4 W

Prend aussi 3 condensateurs pour découplage 100 nF ;) ou les 10 nF , mais les 100 nF seront mieux.

PS> tes 8 résistances de 4.7 K Ohm au dessus des Dip sont aussi à remplacer.
Bon a toi de voir maintenant :lol:

merci david
ou sont positionner les condo a decouplage que tu parle ( les 3 cyndres noirs?)
celui qui a un sens + il correspond a quoi ?
les condos jaunes quels sont leurs valaurs?
et enfin quels references pour les transistors?

Il n'y a pas de sens avec les condensateurs plastique, céramiques ;)

a quoi correspondent les condos noirs (104), les jaunes (73) et le noir polarisé?

104 = 100 nF

Pour le noir, sans doute celui du Reset, 10 µF !!! Tout simplement et celui là est polarisé car chimique.

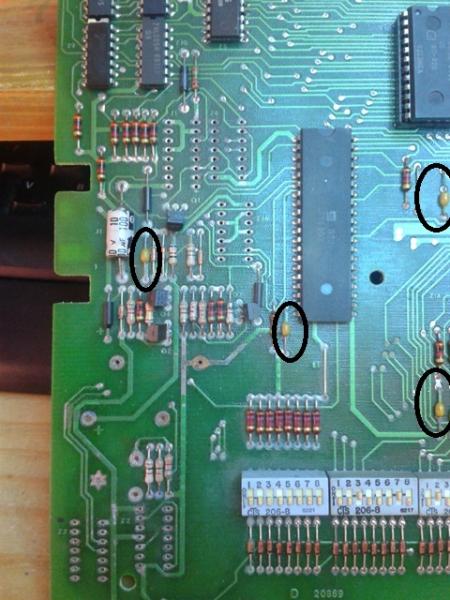

je suis toujours a la recherche de la valeur des condos jaunes dessus il est indiqué 73 puis je le remplacer par des 100nF
merci

Je ne comprends pas ce jaune nommé 73

Fait voir une photo stp

C'est ce que je pensais

Ce sont les 10 nF de découplage
Je t'en avais conseillé de les changer TOUS par des 100 nF pour découplage, bien mieux.
