remise en état d'une rotamint gold

[jesse]

Bonjour
Suite à l'achat d'une machine à sous 'rotamint gold', je cherche une personne qui pourrais m'aider à rebranchés les fils des contacts du premier bouton.
La rampe de contact à été supprimer et les fils sont raccorder ensembles ( 2 vert/noir et le rose avec le orange ), j'ai juste la position du rouge/blanc sur un contact.

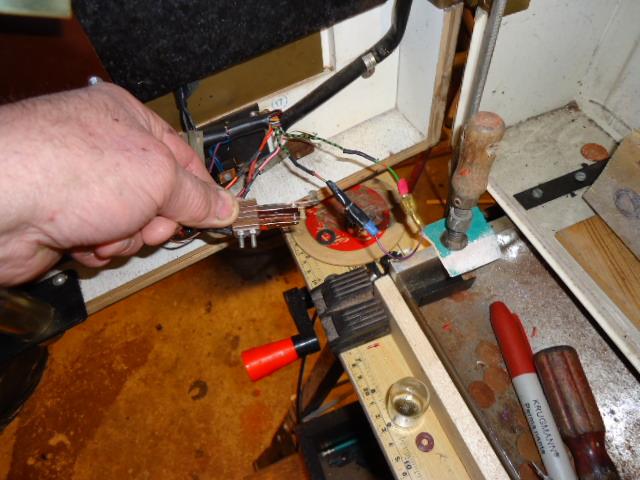

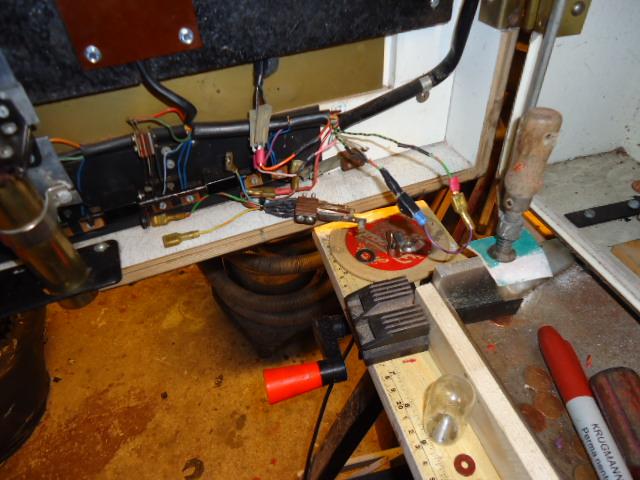

Donc sur les 3 contacts, j'en recherche 2, la position des 2 fils vert/noir, le fil rose et le fil orange. ( voir photos )
Merci d'avance.



[Expédié sur la lune avec son VPN et mauvaise fois]

Bonjour

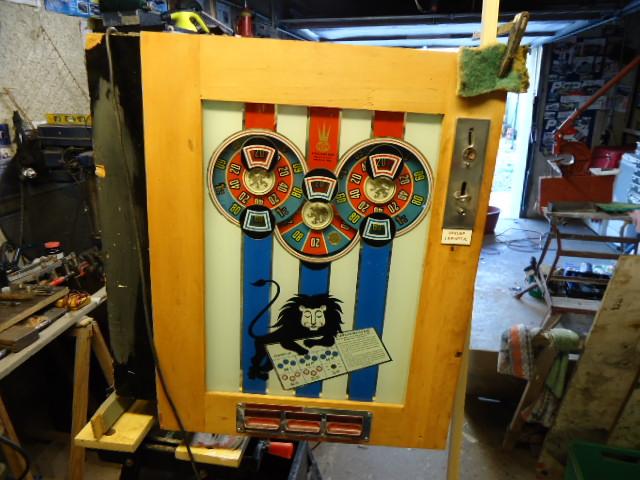

Cette machine est un jeu mural allemand de marque NSM de 1961, la boite extérieure n'est pas originale, il y avait du formica sur la face avant, il manque aussi le bas où retombent les pièces, c'est une machine à sous, on joue avec 10 Pfennig et on peut gagner 1 Deutsch Mark maximum.
Si mes souvenirs sont bons, ces boutons servent à redémarrer en cours de route les rouleaux gauche, centre, droite, si l'on n'est pas satisfait du choix de la machine.
Si les fils sont coupés, l'exploitant à voulu que la machine décide de la sélection, sans le redémarrage possible du joueur.
J'ai encore quelques machines qui ressemblent à la tienne, mais difficement accessibles, je vais regarder mais je ne te promets rien.
Salutations



[jesse]

Bonjour
Merci de m'avoir répondu, tes conseils sont très intéressants.
En effet, les 3 boutons servent à redémarrer les rouleaux mais sur les 3 boutons j'en ais qu'un seul qui fonctionne (celui de gauche ), les 2 autres ne fonctionnes pas. Tu as raison, les commandes ont du être supprimer.
Plus qu'as rebranchés les bons fils sur les contacts.
Salutations



[Expédié sur la lune avec son VPN et mauvaise fois]

Bonjour

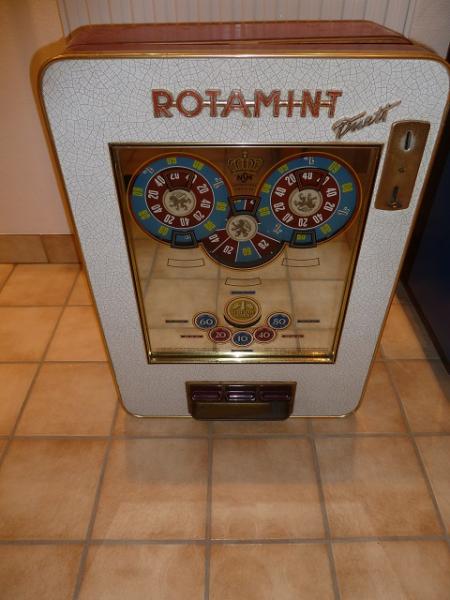

J'ai regardé mon stock de vieilles machines, j'y ai même fait des découvertes intéressantes, il y a un jeu qui ressemble beaucoup au tien, même marque NSM, mais de 1959.

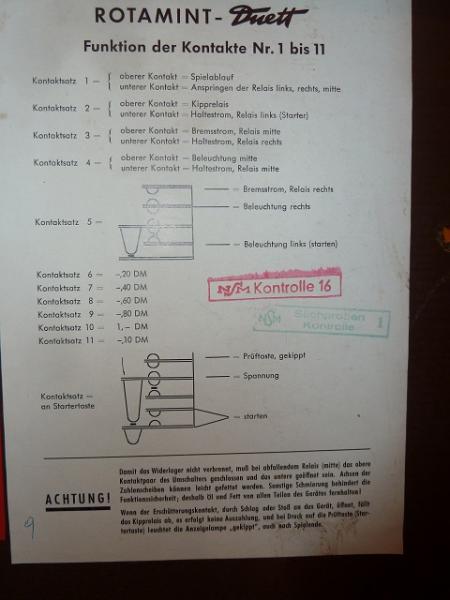

Si cela peut t'aider :

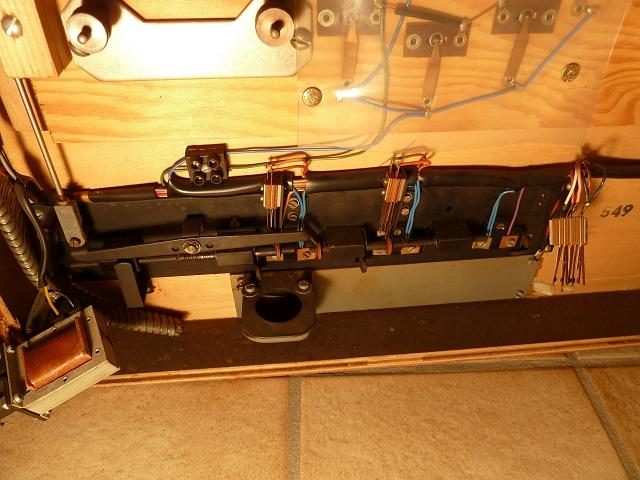

Le bouton de gauche quand on se trouve devant la machine, il y a un contact normalement ouvert, fil blanc d'un coté fil rouge de l'autre ou orangé.
Ensuite un inverseur, commun marron blanc, normalement fermé le fil rose, normalement ouvert 2 gris bleu.
Il y a aussi un pont entre le rose et le rouge.
Bouton du milieu, normalement fermé, rouge et vert rouge.
Bouton droit, normalement fermé, marron et orange.
J'imagine que les fils de la même couleur doivent être reliés ensemble.
Il faut jeter le filtre qui se trouve sur ma dernière photo, trop vieux, il explose comme un coup de fusil chargé à la chevrotine, papier dans toute la pièce, brancher le jeu en direct en gardant le fusible naturellement.
Il faudrait aussi lui ajouter un interrupteur, car les jeux muraux allemand consomment même en étant éteints.
Salutations



[jesse]

Bonjour
Merci de ta réponse, cela va bien m'aider pour le branchement.
Je vais mettre un bouton d'arrêt car j'ai justement remarquer qu'un relais restait toujours alimenté.
Je cherche également la référence du condensateur du haut ?
Merci encore.
Salutation



[Expédié sur la lune avec son VPN et mauvaise fois]

Bonjour
Condensateur du haut à droite, sur ma dernière photo ?
Tu dois mieux lire mon dernier message, il faut jeter toute la partie électronique, risque d'explosion, pas nécessaire.
Garde seulement le fusible.
Salutations



[jesse]

Tu pense que le jeu va bien fonctionné sans ces composants ?
Je pensais que le condo envoyait une puissance supplémentaire aux bobines, car ma bobine de carillon ne reçoit pas sa puissance.
salutations



[David]

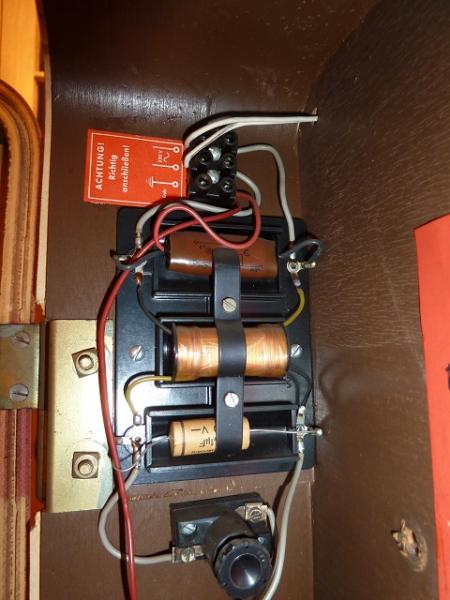

[imgz]http://flipperfrance.com/forum/userimages/Seeburg-019.JPG[/imgz]

Purée ça c'est du filtre secteur !



[Expédié sur la lune avec son VPN et mauvaise fois]

Bonjour
Tu n'es pas obligé de suivre mes conseils, laisse le et attend l'explosion c'est 100% sûr, mais le jeu fonctionnera mieux en enlevant cette partie.
Ces composants n'augmentent pas le voltage, je pense qu'ils évitent des parasites dans les autres appareils, radios télévisions, c'est un filtre.
Peux tu nous en dire plus pour le carillon, je ne vois pas de quoi tu parles.
Salutations



[jesse]

Bonsoir
Pour le carillon, il fonctionne bien par moment mais des fois la bobine fait un grésillement et le carillon ne sonne pas.
Salutations



[Expédié sur la lune avec son VPN et mauvaise fois]

Bonjour
Je n'ai pas le souvenir d'un carillon, tu devrais nous mettre une photo.
Si c'est une sonnette, il y a sûrement une vis pour régler le contact vibreur, ou bien ce contact est sale ou brûlé
Salutations



[jesse]

bonsoir
le carillon, c'est une bobine avec 4 petits marteaux et des tubes de différentes longueurs.
salutations



[jesse]

Bonjour
J'ai suivis tes conseils, j'ai supprimer le filtrage, j'ai conserver le fusible de 8A.
Pour le carillon en démontant la fiche, je me suis aperçue qu'une soudure était défectueuse.
Le jeu ne possède pas de terre, est-ce que je peux raccorder toute la structure à la terre ?
Salutation



[David]

Normalement les parois en contact avec l'utilisateur, en métal, sont mises à la terre ( la norme)

Maintenant pour ton jeu, il est surement bien antérieur à cela.
A voir si cela ne génère pas de souci avec des organes en contacts avec les boutons (je ne sais pas dire plus)
