Question Rénovation Flipper Williams Road Kings

[Littledodger]

Bonjour à tous,

Je suis en train de remettre en état un flipper Williams Road Kings et j'ai quelques questions à ce sujet :
J'ai des afficheurs qui ne fonctionnent plus et pour être sûr qu'ils sont morts, j'aimerais tester les segments mais je ne sais pas trop comment fonctionnent ces afficheurs 7 segments, est-ce que quelqu'un sait comment les tester avec une alimentation simple ?

J'ai les contacteurs de flips à changer parce que les contacts sont morts, complètement bouffés par les étincelles, sur ce point, rien de bien compliqué, je pense partir sur ce contact :

Contact Puissance Double Bally, Williams

Contact Puissance Double Bally, Williams EOS Puissance Contact puissance Double Flipp Bally, Williams

www.restorpinball.com

Autre point, est-ce qu'il existe une doc sur ce flipper pour comprendre comment fonctionnent les menus (la dernière fois que je l'ai démarré, j'ai galéré pour réussir à lancer une partie et tester les éléments ^^)

Merci d'avance



[David]

Tu ne peux pas tester les segments, car c'est un système en fréquence là et pas juste comme j'ai lu sur un autre site ... on ne nomme pas .... avec des résistance
Non pas bon
Et ici attention +-100 V
Si tu veux copier Claude François c'est la bonne voie, tu verras tu seras une lumière 1 secondes et après PAF le filament

De toute façons les afficheurs là c'est FINI
Faut tout remplacer par ce que j'ai fabriqué

Ensemble d'afficheurs pour Sys 11 Williams

Ensemble d'afficheurs pour Sys 11 Williams Afficheurs Ensemble complet d'afficheurs pour jeux de génération sys 11, Williams

www.restorpinball.com

Les plasmas c'est terminé et mort
En plus tu enlèves un risque pour les cartes, plus besoin de la haute tension



[David]

J'ai les contacteurs de flips à changer parce que les contacts sont morts, complètement bouffés par les étincelles, sur ce point, rien de bien compliqué, je pense partir sur ce contact :

Contact Puissance Double Bally, Williams

Contact Puissance Double Bally, Williams EOS Puissance Contact puissance Double Flipp Bally, Williams

www.restorpinball.com

Non pas bon

Ici tu as un sandwich

un EOS puissance et un EOS OR lane Change

Il te faut

Cela

Contact EOS Carbure SW10A50 ou 03-7811

Contact EOS Carbure SW10A50 ou 03-7811 EOS Puissance EOS Carbure, SW 10A50 ou 03-7811, Williams, Bally.

www.restorpinball.com

et aussi cela

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Droit

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Droit EOS OR Contact Eos Or, Lane Change, Williams Sw-1A-150, Droit

www.restorpinball.com

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Gauche

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Gauche EOS OR Contact Eos Or, Lane Change, Williams Sw-1A-150, gauche

www.restorpinball.com

Et n'oublie pas une diode 1N4007 neuve

Diode 1N4007, 1 Amp, 1000V

Diode 1N4007, 1 Amp, 1000V Diodes Diodes de redressement, haute tension 1000V. Convient aux bobines et ponts redresseurs.

www.restorpinball.com



[David]



[Littledodger]

Bonjour,

Merci pour vos réponses
Effectivement, les contacteurs ressemble un peu plus
Petite question supplémentaire, le contacteur simple sert à quel élement, je ne l'ai pas en tête (et je ne suis pas devant le flipper) ?

Contact EOS Carbure SW10A50 ou 03-7811

Contact EOS Carbure SW10A50 ou 03-7811 EOS Puissance EOS Carbure, SW 10A50 ou 03-7811, Williams, Bally.

www.restorpinball.com

Autre chose, est-ce qu'il existe une documentation avec les nomenclatures, schémas électriques et tout et tout ?



[Littledodger]

Je me répond au niveau de la documentation, j'ai trouvé, c'est bon

Dispo Sur Internet Pinball DataBase



[David]

J'ai corrigé ton lien car pas bien

Tu as TOUS les manuels dispo sur IPDB
Je l'ai noté en lien important dans le pied de page du site



[Littledodger]

Bonjour,

Je reviens après avoir étudié un peu les choses
Du coup, j'ai une question !
Les contacteurs des bobines des flips sont composés de deux partie, non ?
J'ai l'impression qu'il y a

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Gauche

Contact Eos Or Lane Change, Initiales, Williams, SW-1A-150, Gauche EOS OR Contact Eos Or, Lane Change, Williams Sw-1A-150, gauche

www.restorpinball.com

+

Contact EOS Carbure SW10A50 ou 03-7811

Contact EOS Carbure SW10A50 ou 03-7811 EOS Puissance EOS Carbure, SW 10A50 ou 03-7811, Williams, Bally.

www.restorpinball.com

Assemblés ensembles, je me trompe ?

Autre question, au niveau des "left and right kicker" il y a également des contacts mais je trouve pas de visuels qui correspondent à ce que j'ai trouvé sur google image :/

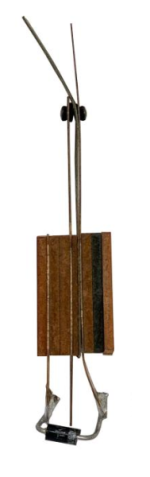

En gros, j'ai l'impression qu'ils ressemblent à ca sur mon flipper :


Mais je ne trouve pas de référence qui y ressemble :/



[David]

Tu parles des deux SlingShots
Heu c'est tout droit le contact normalement

Ici si tu veux les remplacer, démonte les
Change les lames et ou les grains or
Tout simplement



[Littledodger]

Ok, et pour les contacts EOS des flips ?



[David]

OUi c'est bien
Note qu'il y a un GAUCHE et DROITE en second Eos Or pour la matrice à contacts
Te plante pas dans le sens regarde bien mes photos sur RP



[Littledodger]

Encore une question, ce coup-ci, pour ma culture personnelle !
Il sert à quoi le sandwich ? la bobine est pilotée par l'EOS du bouton, non ? et surtout, comment il est actionné, c'est magnétique ?



[David]

En fait dans le temps pour gérer la matrice à switch on avait que des contacts
Les optos ne couraient pas les rues
DOnc il fallait interpréter la commande d'action du flipper
OUI mais comment
Sachant que le flipper et en 50V et que les contacts ne supportent que 5V...
Il fallait séparer et isoler donc

Pour cela un second contact, en // sur l'EOS de puissance
AInsi batteurs actionnés, levés, contact validé
Et avec cela tu agis sur le lane Change

Par la suite que ce soit Gottlieb ou Williams, un Opto à été mis en place pour isoler galvaniquement le tout en sécurité



[Littledodger]

Ok ok, je comprens mieu
Et ce contact en parallèle est piloté par le mouvement du batteur ?



[David]

par le bout de la pince du batteur oui

Tu n'as qu'à lever le plateau et le simuler hors tension en bougeant ton batteur



[Littledodger]

Bonjour,

Je reviens sur ce fil de discussion après quelques remplacement de pièces/réparations...
J'ai un petit souci avec le batteur gauche, quand on l'actionne, il bat en permanence tout seul (il n'est pas maintenu comme le droit). Pas pratique pour jouer, et surtout, pas bon pour le contact EOS... J'ai lu sur internet que ça pouvait venir de la bobine ?



[David]

Fait une photo du batteur, que je vois bien tout cela

Enfin plusieurs même dans plusieurs sens



[Littledodger]

J'ai même fait une vidéo !

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Accepter les coOkies Tiers



[David]

Mais j'ai pas demandé la vidéo du dysfonctionnement

J'ai demandé les photos du batteurs, vu du châssis, bobine etc...



[Littledodger]

Bonjour,

Voici une vidéo de la bobine désolidarisée du piston du batteur :
