probleme gottlieb ejecteur sos

[patrick1958]

Bonsoir,
Je suis nouveau sur ce site et nouveau aussi en flipper.
Mon flipper un gottlieb tag team,sur lequel j'ai un gros problème .
L'ejecteur de bille en bas à droite ne fonctionne pas,j'ai remplacé la bobinne et toujours rien.
que faire j'ai vraiment besoin de conseils.
Merci pour votre aide.



[David]

Tu parles d'un éjecteur de bille ou alors du lanceur de bille ?

LA bobine est pas tirée en permanence ?
As tu vérifié les fusibles
Lors du remontage, il y a un sens pour la bobine, as tu bien câblé ?

SI oui cela se passera sur la carte driver, le transistor de commande sera certainement HS


Vérifie les fusibles avant



[patrick1958]

Bonjour,
Une petite erreur c'est bien un ejecteur et non le lanceur par contre il se situe en bas à gauche.
Comment reconnait 'on les transistors sur la carte driver.
et oui un vrai débutant.
Encore merci



[David]

Montre moi voir cela sur une photo de ton jeu avec une flèche indiquant l'organe en cause

M'ci



[patrick1958]

Bonjour,

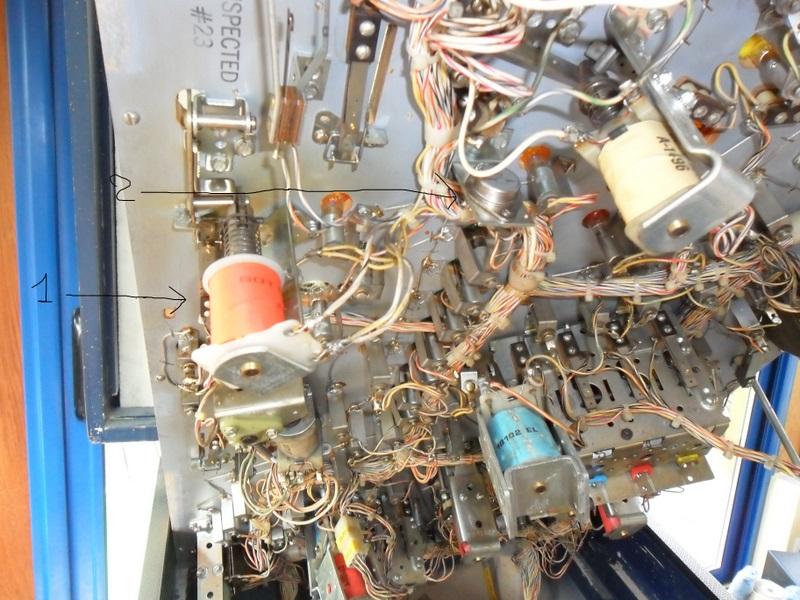

ci joint une photo du dessous du tag team.
1 la bobine neuve qui doit entainer l'ejecteur du bas gauche,celui ci permet de passer en multibille lorsque
les autres billes sont capturées dans les 2 autres trous du plateau.
2 le transistor que je suppose commander la bobine , d'après le shéma ce devrait etre un 2N 5879,mais
celui est en fait un ST BDX 18 99016,une équivalence ? ou une bidouille car ce flip est bidouiller de partout,
mauvaises références de bobines,fusibles dans du papier alu, cibles bricolées etc etc .
Daprès mon test le transistor parait hs.
Merci pour l'aide.



[David]

Le transistor est à tester, par contre sa référence pourrait aller
Le mieux mettre un 2N2955 (MJ 2955)

Vérifie aussi la résistance de rappel de base de 4.7 K Ohm

Il est probable aussi que cela ait pu affecter la carte driver



[patrick1958]

Bonjour,
Une question le transistor indiqué par la fleche 2 est'il bien celui qui commade la bobine en 1 ?
Ou ce trouve la résistance de rappel de base.{une photo serait la bienvenue]
Le test sur le transistor me parait négatif
En test diode j'ai base collecteur 682,base emetteur rien,emetteur collecteur rien.
Merci
