Probleme de cablage sur un close encounters GTB system 1

[Topgun]

Bonjour,

Ayant été trop violent dans le démontage des connecteurs, j'ai du mal a identifier certains fils
qui vont sur le connecteur A1 J7.

Si quelqu'un peut me dire ou trouver les schémas de cablage de ce flip, ce serai genial car je pense avoir
aussi pas mal de boulot pour le redemarrer.

Merci



[David]

Tu as le manuel ?

Si oui tu as tout de référencé dedans

LEs codes des couleurs sont comme ceux des résistances chez Gottlieb

0 = Noir
Brun =1
2 = Rouge
Orange = 3
4 = Jaune ....etc...



[Topgun]

Non le probleme, c'est que je n'ai pas le manuel.
Avec celui du joker que j'ai trouvé, je pense avoir recablé proprement les connecteurs CPU.
Mais si je pouvai trouver celui du close ça m'aiderai pour le plateau.
En attendant, j'avance 3 :bobines grillées donc à changer.
On continu. toufou
A+



[David]

Mon pdf sur mon pc est cuit

Je retrouve cela dans mes sauvegardes et t'en mettrais le plan ici de A1 J7



[David]



[David]

On voit mal

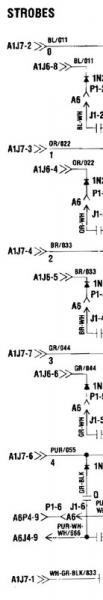

Mais la première photo

A1J7-2 --> 011
A1J7-3 --> 022
A1J7-4 --> 033
A1J7-7 --> 044
A1J7-6 --> 055
A1J7-1 --> 833

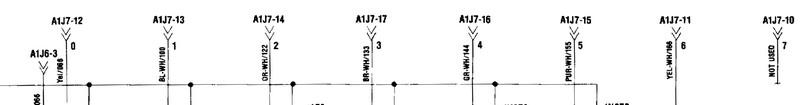

Seconde photo

A1J7-12 --> 066
A1J7-13 --> 100
A1J7-14 --> 122
A1J7-17 --> 133
A1J7-16 --> 144
A1J7-15 --> 155
A1J7-11 --> 166
A1J7-10 Non usité



[Topgun]

Merci pour les info.



[Marquo]

Salut,

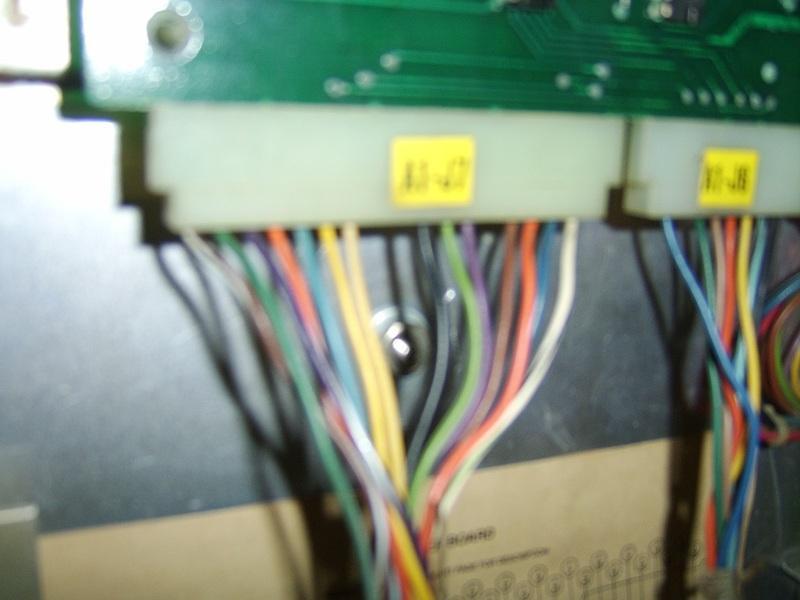

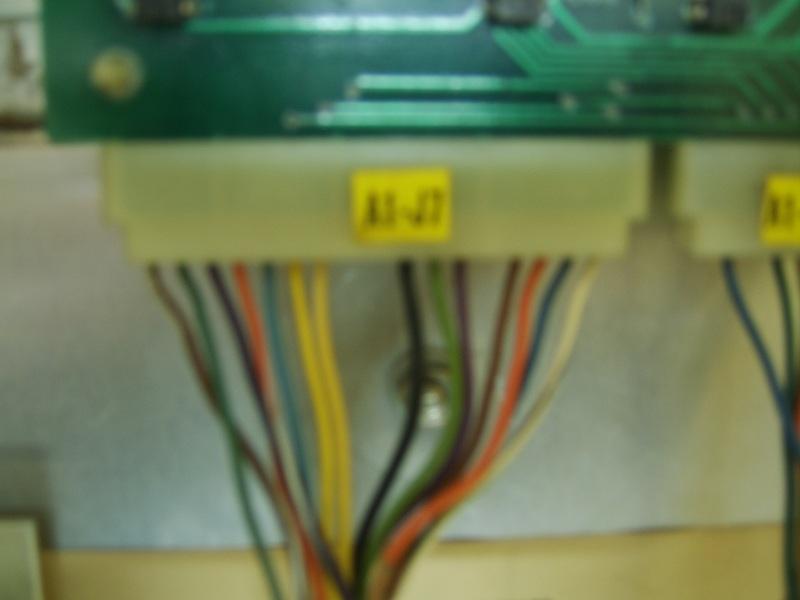

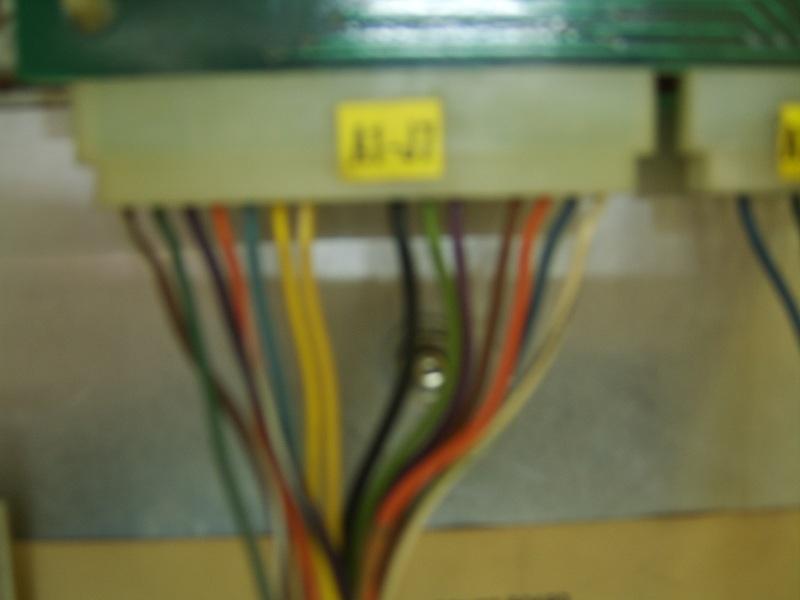

Si cela peut t'aider, voici quelques photos de la connection A1 J7 sur mon Close Encounters, désolé les photos ne sont pas très nets, je pense que le "macro" de mon appareil donne des signes de fatigue avancée. vivi

Bon courage à toi pour ta restauration.



[Topgun]

Merci pour les photo.
Je pense que maintenant le câblage est correct.
Je teste le reste (déjà 3 bobines HS).
A+



[David]

Hey bien, 3 bobines HS

Alors tu as certainement les transistors avec d'HS sur la carte driver



[Topgun]

Bon en fait c'est 4 bobines.
J'ai mis une carte Veuillez relire dument la charte, merci Veuillez relire dument la charte, merci donc je pense qu'elle est protégée en sortie .



[David]

Protégée de quoi?
Pour les court circuit des bobines
Je ne pense pas
