Resolu Problème sur afficheur Jokerz!

[Sploutch]

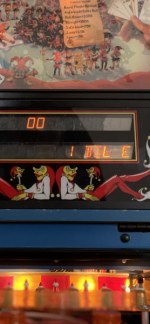

Sur le second afficheur, celui du bas, j'ai un mauvais affichage sur deux chiffres, les centaine et dizaine.
Ils sont aussi légèrement plus lumineux que les autres. C'est un peu perceptible sur la photo.

J'ai vérifié les connecteurs, rien ne semble poser problème.
Mais, y à t'il aussi un contrôle a effectuer ?
Y à t'il quelques chose a faire pour remédier a cela ou si c'est l'afficheur du bas qui est défectueux ?

Merci de vos lumières



[ricousky19]

Salut, en test ça dit quoi ? Ils s'allument jamais ou des fois au hasard ?



[Sploutch]

Pas evident Aléatoire je dirais si on regarde les deux photos.



[David]

Lance le test afficheurs STP et laisse défiler les 1-2-3 etc .... jusqu'au moment ou cela fait UN GROS pavé de 16 segments d'allumés .
Tu nous dit avec précision QUAND cela déconne ou alors vidéo de cela



[Sploutch]

J’ai regardé l’autrefois pour aller dans les tests. Mais je n’ai rien aperçu pour rentrer en mode test ?!
J’ai sans doute du mal mis prendre !
Je regarderai.



[David]

Le bouton qui reste enfoncé



[Sploutch]

Bonjour,
Voila la petite vidéo du cycle de test des afficheurs.

Pour afficher ce contenu, nous aurons besoin de votre consentement pour définir des cookies tiers.
Pour plus d'informations, consultez notre page sur les coOkies.

Accepter les coOkies Tiers



[David]

On dirait que le tubes à des broches en contacts ou pliées

Comme les UDN 6118 pilotent les Digits, cela ne vient pas de là
Idem les 7180 aucuns soucis

Cela doit se passer

Soit sur les broches du tube inférieur, soit ses résistances

Je ne vois rien d'autre



[Sploutch]

Ok, merci pour l'analyse
Bon, moi cela me parle moins ...
Comment je procède maintenant pour déterminer le problème soit des broches ou résistance, a quoi ça ressemble tout ça ?
J'imagine que si c'est les broches se n'est pas réparable si ?



[David]

Faut que tu démontes tout l'afficheur et que tu me montres l'état du circuit , des broches des tubes et des résistances



[Sploutch]

Faut que tu démontes tout l'afficheur et que tu me montres l'état du circuit , des broches des tubes et des résistances

Ok je fais cela dès que je peux.
Merci !



[Fred G5]

Oui peut être des broches cassées ou un problème de continuité quelque part



[Sploutch]

Bonjour a tous,
Je déterre mon sujet de la 14 ème pages

Depuis Avril, pas eu un instant !
Je viens donc de regarder, j'ai démonté l'afficheur pour te faire des photos David.

Et... une fois démonté j'entends du bruit dans l'afficheur.
Je regarde et la une vis coincé sur les pattes de l'afficheur concerné, celui du bas et sur les deux derniers chiffres et lettres concerné.

Sujet résolu ! Merci aux intervenants pour l'aide, la lecture et conseils.



[David]

Hey bien alors ça , ça on aurait pu chercher des semaines !!!

Bien vu l'aveugle !

Sujet en Resolu



[Fred G5]

Bien vu

Une chance que cette vis n'a pas fait court circuit sur de la haute tension



[ricousky19]

Merci du retour.



[David]

Bien vu

Une chance que cette vis n'a pas fait court circuit sur de la haute tension

OUai j'ai pensé après me dires, il aurait pu avoir l'UDN 7180 avec l'UDN 6180 d'HS
