Question Problème remise en route cyclone

[tony16s]

Bonjour,
Mon cyclone n'a pas aimé le temps des travaux , a la remise en route gros flash sur le contact flipper gauche et puis plus rien et je vois in fil dessoudé voici quelques photos
mes questions le fil dessoudé vas t-il bien sur le haut de la diode et ou commander des contacts ( même modèle) pour commander les flippers
Merci



[David]

Pour le moment isole le fil jaune là
Et montre nous Où il va
Car ne mets rien sur le batteur ici sinon cela sera CPU en rade clairement



[David]

Mon cyclone n'a pas aimé le temps des travaux , a la remise en route gros flash sur le contact flipper gauche et puis plus rien et je vois in fil dessoudé voici quelques photos

Première chose à faire
Vérifier l'EOS du batteur, le contact de puissance

Mais pour tout cela tu vas nous montrer l'ensemble du batteur et le plongeur + biellette, ainsi que les EOS (c'est un empilage ici d'EOS puissance et EOS OR)

Que l'on voit l'état d'ensemble avant d'aller plus loin



[tony16s]

re bonjour , en effet je pense que le contact du bateur est Hs aussi



[David]

Je vois rien du tout là

fait une photo avec MODE MACRO (petite fleur) comme cela tu peux t'approcher et bien prendre la photos le plus près possible



[tony16s]

bonjour
désolé pour les photos je fais au mieux



[David]

Oh il n'y a même pas à discuter là
Oui Eos a remplacer

Contact EOS Carbure SW10A50 ou 03-7811

Contact EOS Carbure SW10A50 ou 03-7811 EOS Puissance EOS Carbure, SW 10A50 ou 03-7811, Williams, Bally.

www.restorpinball.com

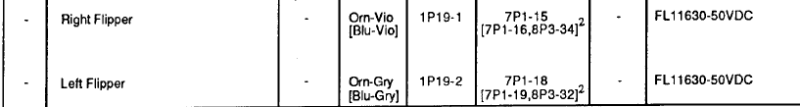

Bon au fait les bobines Data East, pas bon hin

Il faut cela



Donc à remplacer
Sinon le plongeur + biellette n'est pas bon non plus
Il faudra cela

Plongeur, biellette, pince GAUCHE Williams

Plongeur, biellette, pince GAUCHE Williams Biellettes, Pinces, Plongeurs Plongeur WMS équivalent Avec pince et biellette

www.restorpinball.com

et

Plongeur, biellette, pince DROITE Williams

Plongeur, biellette, pince DROITE Williams Biellettes, Pinces, Plongeurs Plongeur Williams, Bally, équivalent Avec pince et biellette

www.restorpinball.com



[David]

Par contre je ne vois toujours pas Où va le fil jaune, sur quoi est il relié ?
L'autre EOS OR du batteur de droite ?



[tony16s]

oui en effet il est relié au batteur de droite mais ou vas t- il le batteur de gauche
par contre désolé de t'embetter encore mais il me faudrait aussi les contacts de commande des batteurs (là ou on appuis pour jouer)



[David]

Le fil jaune sur le fil vert de l'autre EOS OR, batteur gauche donc
Attention pas ailleurs !!!!



Ton fil vert doit être VERT GRIS
