Problème de tension d'alimentation des bobines? Flippers "nerveux"

[menelmacar]

Bonjour,

Je trouve que les flippers de mon NGG sont un peu trop nerveux (WPC95), souvent la bille claque la vitre ou décolle après un coup de flip suite à une rampe rapide.

J'ai contrôlé la tension d'alimentation des bobines et je trouve 81,6V aux bornes de toutes les bobines (pas seulement les flippers).

Est-ce normal? La tension ne devrait-elle pas être de 50V?
Le cas échéant, comment régler la bonne tension?


Merci.

Olivier.



[tonnerremeca]

Normalement dans les 70 volts à vide, et 50 aine en charge.
Tes valeurs trop fortes sont sans doute dues à un câblage au niveau du transfo pas adapté à la tension que fournit edf chez toi.



[tonnerremeca]

Pour l'air ball, pense aussi, une fois ce problème de tension réglé, au positionnement du caoutchoucs sur la batteur et au jeu du batteur sur son axe.



[menelmacar]

J'ai testé en charge : 70V (je confirme 81V à vide).

Je ne comprends pas un tel écart par rapport au 50V en charge.

Olivier.



[Crotale]

Bonsoir,
Comme a dit tonnerremeca, ton Flip ne doit pas être réglé en 230 volts. Fais une photo de ton connecteur carré, à la sortie du transfo, côté opposé au transfo (1 fil noir, 1 fil blanc et 1 rouge).



[David]

Anomalie sur le transformateur

Sans doute bricolé pour éviter les RESET

A voir
Vérifie le câblage du transformateur d'urgence !

Il y a plus de 12 % là

En suite comme il t'as été invoqué ci dessus, règle bien les batteurs de flippers, les bon caoutchoucs (couleur, taille et qualité sont IMPORTANT) et tout ira bien alors



[menelmacar]

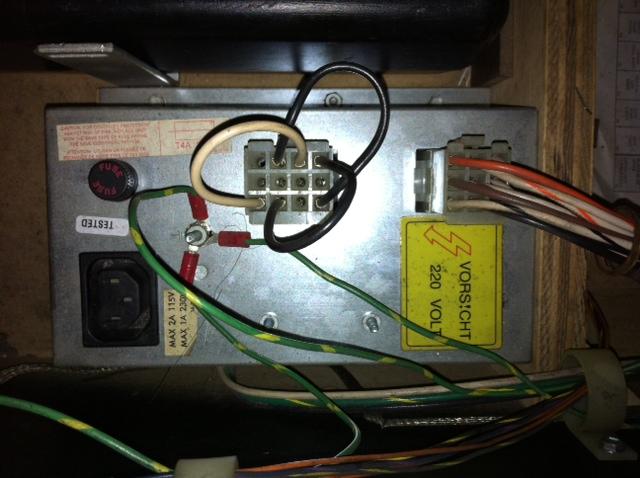

Voilà ci joint une photo du cablage du transformateur. Il s'agit bien de ce connecteur? (2fils noirs et un fil blanc)

Comment doit-il être cablé?



[David]

C'est bien là

Prends ton manuel
Repère bien la broche 1 pour le comptage

Pense aussi à voir si dans ta prise secteur tu as du 230 V
Ce qui est le cas quasis partout maintenant



[menelmacar]

J'ai contrôlé la tension secteur : 238,8V !

Aparemment le branchement du connecteur du transfo est 220V (blanc en 4/10) je vais essayé de brancher le transfo en 240V puis contrôler au multimètre.


Olivier.



[menelmacar]

Branchement en 240V fait, et ben ça change tout ! (et je confirme qu'il n'y a pas d'effet placebo!)

Avec le NGG, le tremplin central s'abaisse pour ateindre le playfield supérieur et à chaque fois c'était un claquage de vitre. Avec le réglage du transfo c'est nickel, vive les hole-in-one!

Idem l'impression de mieux maitriser la balle.
J'ai contrôlé ce soir la tension secteur : 240V (quand même...), ça faisait 10% d'écart avec le réglage transfo.

La tension aux bornes des bobines est descendue à 75V, c'est plus tranquille!


Voilà merci à tous!

Olivier.



[David]

Hey bien 240 ...
EDF garanti la fréquence mais pas la tension

Cela fait bcp 240 ...



[yaphie]

EDF garantie une livraison en 230 V -10% , +5% soit 207 V < Ueff <242 V

J'ai eu un soucis un jour avec un ampli de guitare et un fonctionnement aléatoire . Eh bien , en dessous de 212V il ne fonctionnait pas . EDF m 'a cablé sur une autre phase plus pêchue et là , nickel .

Quant à la valeur de la tension c'est pas rare de trouver un écart de 15V entre les heures de pointe et le soir vers 23h .

Sinon bon nombre d'appareils sont en 220/240 maintenant .



[yaphie]

et +/- 0,5Hz pour la fréqunce ...



[David]

Oui l'ennuyant ce sont justement tous les appareils prévus au départ pour 220 V

Il faut y pense

Hier j'ai refait une Alim Bally, et le transformateur était mal câblé ....
N'oubliez pas de vérifier cela à ce jour
