Problème d'affichage sur Flash Gordon

[DropTarget]

Salut à tous,

Depuis quelques temps, j'ai un petit soucis au niveau des affichages:

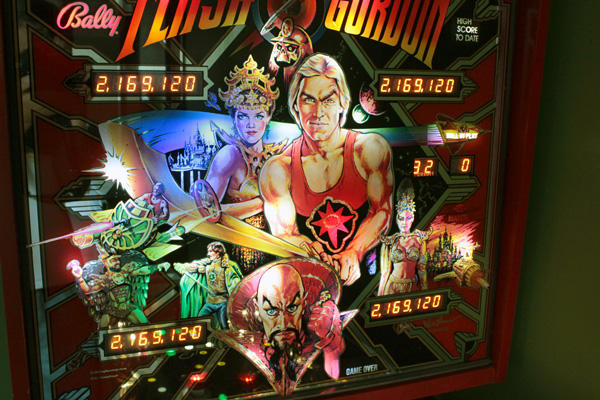

Lorsque j'allume le flipper, pas de problème:

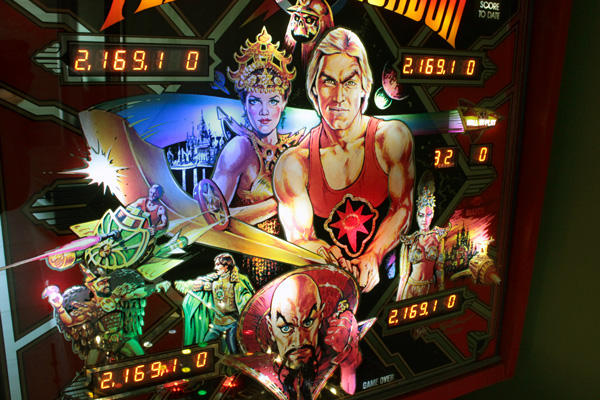

Mais au bout de quelques minutes, le 2 éme digit (en partant de la droite) vascille et fini par s'éteindre, cela sur les 5 afficheurs:

D'où cela peut-il provenir, mis à part le câblage qui n'a pas l'aire d'être en cause ?



[lolepro]

Salut.

Pourtant, j'opterais pour le câblage. En effet, peu fiable sur les Bally de cette époque, la connectique est la première source de panne. Je vérifierais en premier les cosses, pas tant au niveau des afficheurs, mais au niveau de la carte à l'opposé.

Laurent.



[DropTarget]

Je vais regarder à nouveau le câblage, mais le hic, c'est que ça ne merde jamais au démarrage et ça déconne qu'au bout de quelques minutes, peut-être lié à la chaleur ?...



[alaindeloin16]

peut etre une soudure seche sur un connecteur mal refaire tous les connecteur qui gere les display



[claude.couillerot]

salut

regarde le connecteur ( J1 sur la CPU en voie 6) il envoi les information pour le 6 em digits des afficheur, cosse

casser ou soudure connecteur ou U11 sur CPU.



[David]

Cas possibles :

Un afficheur ayant un transistor HS ou résistance

Soit à vérifier en ne mettant qu'un afficheur et ce un après l'autre

En fonction de on avisera pour la seconde possibilité



[claude.couillerot]

salut Davide

ne pas mettre la charrue avant les bœuf vivi



[DropTarget]

Ok, merci, je vais essayer tout cela et je vous tiens au courant...
merci



[DropTarget]

Bon...
J'ai refait toutes les soudures du connecteur J1, fait des essais en branchant les afficheurs un par un, et le constat est le suivant: c'est lorsqu'il y a les 5 afficheurs branchés que ça merde.
J'ai également changé les afficheurs (j'en ai quelque uns en stock), et toujours le problème quand les 5 afficheurs sont branchés.
Donc, apparemment ça ne vient pas des afficheurs...



[David]

Alors ce serait la cpu, faute au PIA ?
Curieux



[DropTarget]

Le PIA 6821 ?, est-ce que cela peut provenir des condos ou résistances juste à proximité de J1 ?



[DropTarget]

Bon, j'ai interverti les deux 6821, et j'ai le même problème...



[claude.couillerot]

pourquoi ne pas faire la continuité entre u11 et l'afficheur ( u11 voie 4 du 6821 et afficheur voie 9 connecteur ) il y a peut-être un mauvais contacte ,ci c'est pas bon contrôle le support de u 11.ou cosse casser sur j1 voie 6 cpu bon courage.



[DropTarget]

Oui... bonne idée, je vais essayer ça, je vous tiens au courant...



[claude.couillerot]

petite retouche erreur de ma par

( voie 24 u 11 )et une résistance 1k180 R91 sur cpu entre voie 24 u 11 et voie 6 j1 CPU



[DropTarget]

Problème résolu !!

Merci à Claude.couillerot, après avoir résolu le problème, j'ai envie de dire que c'était évident, mais c'est toujours facile de dire cela après avoir réglé le problème.

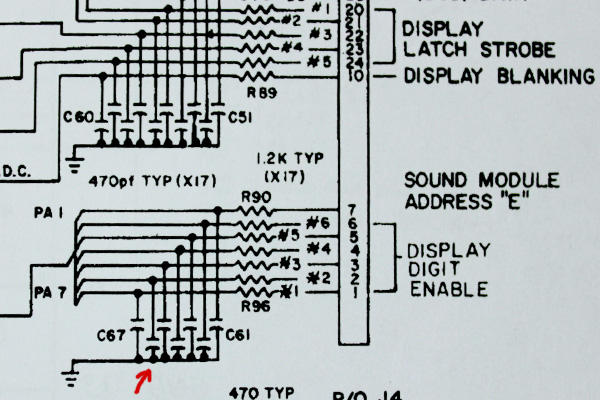

Il s'agissait en fait, du condensateur défectueux, correspondant au digit des dizaines, juste avant J1. Un 470µF.

J'ai remonté d'un des afficheurs jusque J1 sur la MPU, il s'agissait de la voie 2 sur J1.

Et voilà !, mon Flash Gordon fonctionne maintenant parfaitement...



[Tilt81500]

cool,

heureux pour toi

Laurent



[claude.couillerot]

je suie bête sur le schéma le chiffre numéro 1 est le septième chiffre ,j'ai simplement interverti le deux avec le six .

désoler et super comptant que tu est trouver la panne. vivi
