Plus d'affichage sur hook data east

[Tseec62]

Bonjour à tous, je suis en possession d'un hook il marche très bien sauf que l'affichage ne marche plus ? J'ai testé quelques fusibles mais rien.
J'ai démonté les nappes et remontées toujours rien.
Mise à part ce problème tout vas bien comment savoir sic'est la dot qui est morte ???
D'avance merci



[David]

Pour commencer il faut vérifier ton alimentation

As tu un multimètre ?

Si oui il faut relever les tensions sur le connecteur de la carte régulation



[Tseec62]

Bonsoir,
Merci pour votre réponse , j'ai bien un testeur par contre je ne sais pas quoi tester
Pouvez vous me dire ou se trouve l'alim et combien de volts il doit y avoir.
Encore merci pour votre aide.
Sébastien



[CK_Magnet]

Salut !

regardes ci dessous ci cela peu aider

la carte alimentation et régulation en haut à gauche CN5 le connecteur pour l'affichage est en bas à droite

le manuel du hook : http://mirror2.ipdb.org/files/1233/Data_East_1992_Hook_Manual.pdf

un dessin que je me suis fait pour mémoire

attention à bien utiliser le multimètre quand tu prend tes mesure sur un contact les pinces croco aident bien
pour la masse par exemple.

bon courage



[CK_Magnet]

Salut !

regardes ci dessous ci cela peu aider

la carte alimentation et régulation en haut à gauche CN5 le connecteur pour l'affichage est en bas à gauche sur la carte entourer de vert

http://www.flipperfrance.com/forum/userimages/psu-cn5.png

le manuel du hook : http://mirror2.ipdb.org/files/1233/Data_East_1992_Hook_Manual.pdf

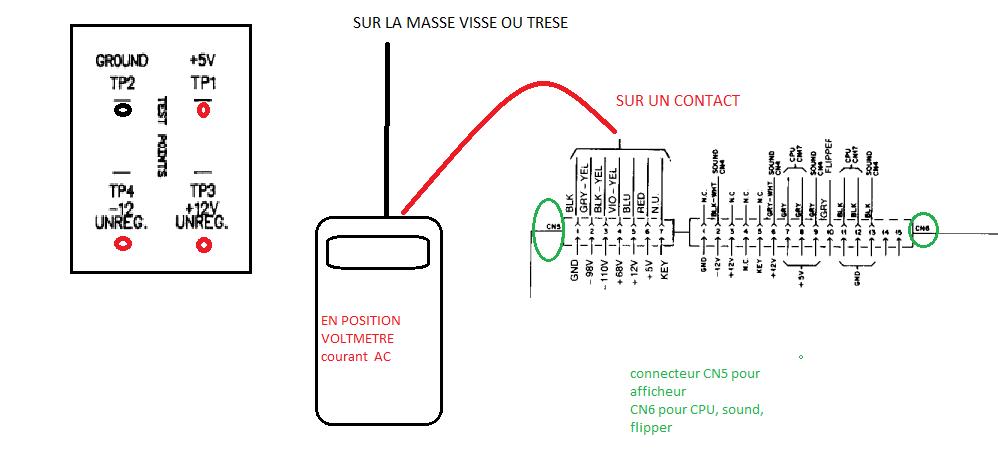

un dessin que je me suis fait pour mémoire

http://www.flipperfrance.com/forum/userimages/psu-display.png

attention à bien utiliser le multimètre quand tu prend tes mesure sur un contact les pinces croco aident bien
pour la masse par exemple.

bon courage

"correctif"



[Tseec62]

Merci pour votre aide
Je teste cela ce soir et je reviens vers vous
encore merci



[jc68270]

Les tensions ne sont pas à prendre en AC mais en courant continu CC. pour la masse, je te conseille de la prendre plutôt sur la pin 1 du connecteur cn5.



[David]

OUi directement sur le point GND de la carte soit TP2 qui sert à cela



[CK_Magnet]

désolé pour l'erreur sur le courant continu



[David]

N'en soit pas désolé
Alors que donne les mesures ?



[Tseec62]

Bonjour,
L'affichage refonctionne a peu près ??
J'ai enlevé un fusible sur la carte en bas a gauche a cote du gros condenseur, F1( support casse j'ai commande de nouveaux portes fusibles)
Puis j'ai change un fusible 1/2 a F7 sur la carte d'alimentation.
L'écran s'allume mais il met du temps environ 1 minute avant que tout l'afficheur fonctionne
De plus j'ai l'impression que la carte d'allimentation chauffe en dessous des diffuseurs de chaleur( d8 d10 d7)
Pour la tension j'ai 32volts de la masse au câble mauve et jaune.
Merci pour vos réponses



[David]

Il faut voir :

Si c'est le tube qui est faible
Ou si l'alimentation varie



[jc68270]

Ca ressemble quand même un peu à un afficheur en fin de vie...
Tu peux nous mettre des photos de ton afficheur, à l'allumage, à +20 secondes, à + 40 sec et à 1 minute ?
Et ensuite, après la première minute, ton afficheur reste correct dans le temps ?



[Tseec62]

Bonsoir,
J'ai change les supports fusible sur la carte a cote du gros condensateur bleu
Pour l'affichage, il commence a s'éclairer de la gauche vers la droite.
Je viens de découvrir qu'une broche est légèrement cramé sur la carte d'alimentation celui en haut a droite il y a 9 broches.
Une fois "chaud" si je le rallume tout de suite l'affichage fonctionne ??
Parfois en cours de partie il me marque la version du cpu de hook 4.04 ??
Merci pour vos réponses
Comment savoir si l'afficheur est en fin de vie ??



[David]

Il faut que tu nous donne le résultat des tensions
Cela nous est indispensable
