Pb Bad Cats 'Seafood Wheel'

  • Auteur de la discussion Auteur de la discussion TITIB
  • Date de début Date de début

TITIB

Membres
Membre FF
Bonjour,

Je viens d'avoir un Bad Cats, tout fonctionne sauf la roue sous le plateau qui marche aléatoirement, avec des messages 'err' en mode test. Dans certains cas la roue tourne, parfois non et ça grogne.

Par chance j'ai mon diner en restauration dont l'horloge est exactement la même carte et le même moteur, donc hier soir j'ai testé dans tous les sens, mais je n'y comprends plus rien...

Bloc carte + moteur DINER dans Bad Cats : tout est ok ça tourne dans tous les sens
J'ai donc voulu identifier qui de la carte ou du moteur pose problème.
J'ai pu constater à cette occasion que la roue du diner était collée sur l'axe du moteur avec 2 rilsan pour maintenir le tout car fendue au niveau de la vis, j'en ai donc profité pour manchonner avec un morceau de tube cuivre (vive la plomberie !) en remettant une autre vis.

Moteur Bad Cats sur carte Diner : ça ne fonctionne pas, même genre de comportement (peut-être un petit mieux mais ça déconne) : super, c'est le moteur !

Moteur Diner sur carte Bad Cats : ben ça fonctionne pas non plus ooOOOoo

Au secoooours...
J'ai démonté le moteur pas à pas du Bad Cats, tout est nickel, pas d'amélioration.

Se pourrait-il que moteur ET carte soient HS
Cela pourrait-il venir en amont de la commande de la carte (mais mon diner est complètement démonté je n'ai pas pu tester) ?

Au passage, j'ai constaté que la carte du Bad Cats avait été pas mal dépannée, il y a même 2 composants ajoutés côté soudures au niveau des diodes et transistors, quelqu'un a-t-il déjà vu ça ?

Merci d'avance pour votre aide.

@+

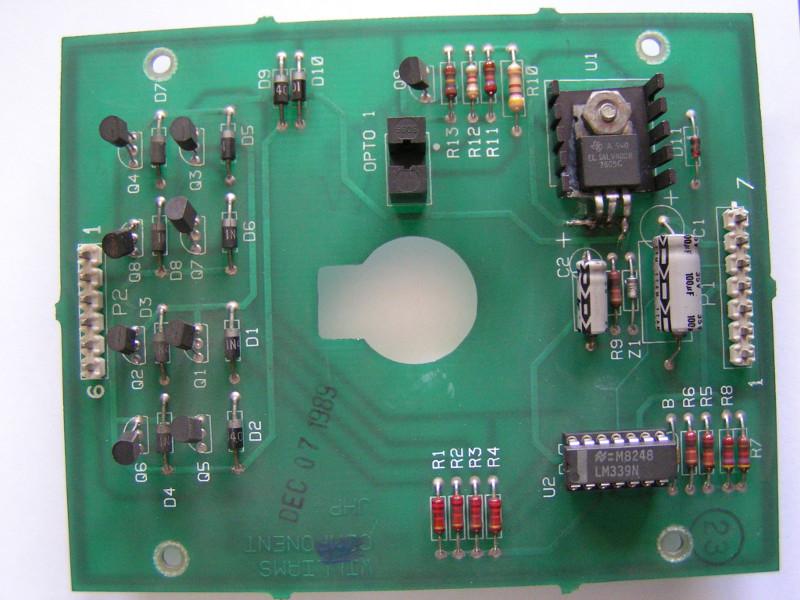

photos de la carte Bad Cats :





Ce sont les 2 compsants jaunes côté soudures qui ne sont pas sur la carte du Diner

Je précise que j'ai contrôlé les résistances des 2 moteurs, elles sont à peu près identiques à 33 et 30 Ohms

Tu peux peut être déjà inter changer le LM339 qui est sur support tulipe

Normal les deux condensateurs au dos.

Par contre on voit bien que la carte à eu changement du régulateur, du LM et de deux transistors.

Je te conseille déjà de tester les transistors.

LM339 changé : pas mieux
J'ai testé tous les transistors qui me semblent bons. J'ai bien du 12V à l'arrivée et du 5V en sortie de 7805...
Arf...

L'opto n'a rien a voir en tous cas pour le sens du moteur.
Ce sont les transistors et le Lm339 qui s'occupent de cela.
Teste bien les transistors.

Bon, finalement 2 problèmes s'ajoutaient pour me donner des résultats aléatoires.

J'ai chaussé mes meilleures lunettes (on ne rajeunit pas arfff) puis utilisé ma grosse lampe loupe, je me suis enfin rendu compte que 2 des transistors avaient respectivement 1 et 2 pattes cassées au ras des soudures (merci David de m'avoir renvoyé une fois de plus à recontrôler ;))

En plus, le connecteur depuis le flip à la carte devait être sale, car d'un fonctionnement correct en volant j'avais eu à nouveau des soucis une fois tout remonté sous le plateau... Un coup de bombe contact a définitivement solutionné le problème

Encore MERCI vivi
