Pas de son et fusible primaire grille sur Royal Flush De Luxe

[jacob]

Bonjour à tous

Voilà la restauration esthétique du ROYAL FLUSH est terminé et je m'attaque à la partie fonctionnement.

Toutes les cartes ont étaient refaites par David RP.

Comme prévu les soucis commencent.

Pas de son au démarrage du jeu et le plus grave c'est le fusible de l'alimentation (220 v) qui grille au bout de quelques secondes.
Question le filtre est-il en cause ?



[Couin]

Effectivement, le filtre doit être en cause. Si tu veux être sur tu dessoudes les fils qui en sortent et tu testes si le fusible tient.

Si ça saute pas , c’est que le problème est plus loin (transfo par exemple).

Pour le son : connectiques à remettre en état.



[jacob]

Si je dessoude les fils, je n'aurais plus d'alimentation.



[flipper95]

Bonjour Ce que veut te dire notre canard préféré c'est de dessouder les fils d'entrée sur le filtre et de les relier directement aux fils de sortie afin d'éliminer le filtre ..Si ça ne saute plus tu connaitra le coupable .



[jacob]

Voilà c'est fait et le fusible tient.
Mais pas de son.
La banque de cibles remonte seulement au démarrage du flippeur.



[Couin]

Bonjour Ce que veut te dire notre canard préféré c'est de dessouder les fils d'entrée sur le filtre et de les relier directement aux fils de sortie afin d'éliminer le filtre ..Si ça ne saute plus tu connaitra le coupable .

Le test est différent mais la finalité est la même (déterminer si c’est le filtre ou non qui est en cause).



[jacob]

La banque de cibles fonctionne. Il manquait un contact sur l'une des cibles.

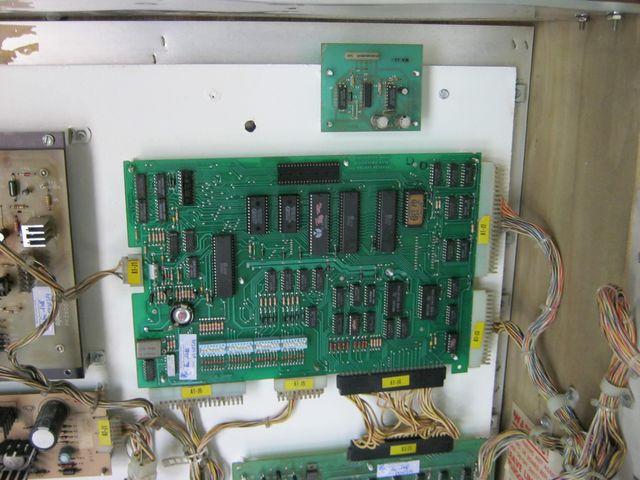

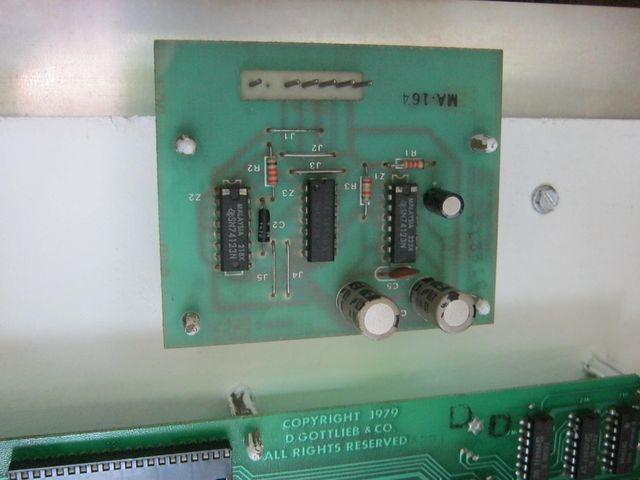

A quoi cette carte pour laquelle je ne trouve pas de connectique. Elle se situe en haut à droite dans le fronton.

Toujours pas de son. Que dois-je vérifier précisément ?



[Couin]

Laisses tomber cette carte , c'est la watchdog qui pose plus de soucis qu'elle en résout lol



[David]

Voilà qui est dit

Tu as retrouvé le son ?



[jacob]

Non pas de son.



[David]

Bien

As tu vérifié la présence du +5 V, -12V, +12 V sur la carte sons ?
Le fusible tout bonnement vérifié ?

Attention certaines carte sons avaient un amplis qui ne supporte pas le +30 V mais que 12V



[jacob]

Je regarde cela à mon retour de vacances.
Je t'avais envoyé toutes les cartes du flipper donc la carte ampli a été révisée par tes soins.

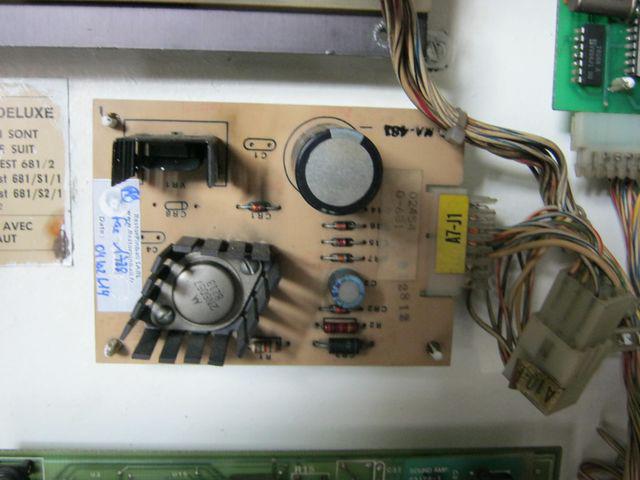

Tu parles de cette carte.

Peut-on faire sans ?



[David]

OUi cette carte là

As tu les tensions ?



[jacob]

Au niveau de la connectique de la carte voici les tensions mesurées:
Borne 1 0 pour du +12 volts
Borne 2 0 pour du +30 volts
Borne 3 6 volts pour du 12 volts
Borne 4 6 volts pour du 12 volts
Borne 5 0 pour du -12 volts
Borne 6 25 volts pour du +24 volts



[David]

Tu peux encore me faire une photo de la carte sons STP
Que je te dise alors au mieux



[jacob]

Bonjour

Voilà les vacances sont terminées et je me remets sur mon flipper.
Le son est revenu, je ne sais par quel miracle (problème de connectique ???)
Reste à régler le problème du bumper qui fonctionnait mais ne marquait de point.
A ce jour ce même bumper ne fonctionne plus du tout. Ce souci est-il dû à la carte qui se trouve sur le plateau?



[David]

Le bumper est géré par une carte pop

Soit à voir la carte pop ou le fusible associé (souvent le fusible, le 1Amp d'origine tient JAMAIS, mets 1.6 ou 2)

Pour les points regarde le contact OR, vérifie qu'ils sont pareils tous
Une inversion de sens, il ne compte plus et mets une ligne en défaut
