Pas de flash theatre of magic

[Jacky1982]

Salute !!

Voila mon souci est simple, mes ampoules flash ne fonctionnent pas.
BR3 et BR4 viennent d'etre remplacer, le fusible F111 aussi.
J'ai verifié mes connecteurs J122 et J124.
Du coup je bloque je ne sais plus quoi regarder.

Merci de vos lumieres



[Jacky1982]

Ah oui, j'ai aussi refait toutes les soudures des connecteurs au cas ou d'une soudure seche, mais rien.



[Nekkx]

Salut,

Dans quel état est la LED5 de la Power Driver Board ?
As-tu le +20V continu entre les TP5 et TP7?

@+



[Jacky1982]

La LED 5 est eteinte, sinon comment on mesure entre TP5 et TP7, je fais de l'un a l'autre ? Si c'est le cas j'ai une valeur au depart puis sa descend a 0.
Merci



[Nekkx]

D'après la Doc.,
- page 1-42, la LED 5 indique la présence du +20Vdc (FlashLamp circuit) et doit être "Normally ON",
- page 2-9, TP5=Ground et TP7=+20V > donc Multimètre sur Volt continu, pin noir sur TP5 et Pin rouge sur TP7 tu devrais avoir +20V

Donc, si pas de +20V, voir effectivement F111 et BR3, après s'ils sont OK, il faut "remonter" plus loin et voir si une tension Alternative arrive sur J102



[Jacky1982]

Ok, et comment on verifie la tension alternative vers J102 ?
Merci beaucoup de ton aide j'apprend des trucs en plus



[Jacky1982]

Entre TP5 et TP7 j'ai +0.9V



[Jacky1982]

J'ai aussi le condo C11 qui est bien gonflé



[Nekkx]

Ok, et comment on verifie la tension alternative vers J102 ?
Merci beaucoup de ton aide j'apprend des trucs en plus

Salut,

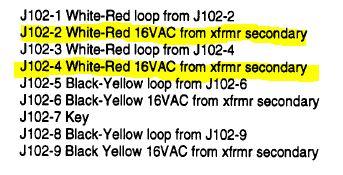

tu prend une mesure en V alternatif entre les pin 2 et 4 du connecteur J102



[David]

As tu vérifié le bouton de porte ?



[lolo indi]

as-tu controlé tes lampes? je ne connais ton jeu mais j'en possede unautre:si une lampe grillée plus rien car elles sont en série.à vérifier!
bon flip



[Jacky1982]

Bouton de porte verifié, les lampes sont ok, je viens de refaire tout le plateau, il a etait vernit et du coup toutes les lampes sont neuves, mais j'avais deja ce probleme avant de le demonté.



[Jacky1982]

Bon J102 0v aussi RAHHHH



[lolo indi]

pas de vernis sur les douilles?



[Jacky1982]

Non pas de vernis, avec une pile les ampoules des flash fonctionnent



[Nekkx]

Bon J102 0v aussi RAHHHH

Salut,

As-tu essayer de "remonter" les fils depuis J102 jusqu'au transfo. ?
> peut-être un fils désoudé ou mauvais contact sur un connecteur en chemin....????

Good luck !



[Jacky1982]

Apres avoir reprit toutes ces choses 1 a 1, j'ai enfin trouvé le probleme qui venait bien du bouton dans la caisse, un coup de bombe contact sur les cosses et hop c'est reparti.
Merci pour votre aide qui comme d'habitude m'a beaucoup aidé
