panne carte dot sur williams

[sebiz60]

bonjour a tous, j'ai une panne sur ma carte dot , c'est un flipper williams (hurricane), j'ai le fusible F601 qui saute a chaque démarrage, je vous donne les tension sortie dot :
-125 : 119.8 v
113 : 96.6 v
G
G
+5v : 4.9 v
+12 : 12.3 v
+ 62 : 0 v noeil

bon, j'ai commencé à changer quelles composants (D3 / D7 / D6 ) mais sans résultat

si vous avez une idée n'hésitez pas !!! , merci d'avance pour vos réponses....



[sebiz60]



[sebiz60]



[sebiz60]

bonsoir, bon j'ai chercher sur les plans, je vais changer les composants qui partent du fusible F601 au connecteur
BR1, c4,r12,r11,r3,q2,q3,c6,q10,d3,r4 voila j'espère pas en oublier (si David les vend sur son site bien sur)



[olivier70]

Bonjour, as tu controler ces tensions avec le connecteur J604 débrocher.
Si la tension est a 0V connecteur débrocher le problème vient effectivement de cette carte.
Si la tension est de 64 V le problème est plus loin sur l'afficheur Dot.



[sebiz60]

bonjour, merci pour la réponse, il y a bien 0, donc effectivement ça viens de la carte dot matrix , mais la question est de savoir comment dépanné cette carte, quelle composant qui claque le plus souvent !



[sebiz60]

commande en cour, mais il manque pas mal de truc sur le site RP !!!!



[David]

??? ???? ???

Qu'est ce qui manque --> Mail Rp



[sebiz60]

Les condo



[David]

Mais quels condos ... Et je n'ai pas eu de mail sur RP ....



[sebiz60]

re, voila j'ai reçu mes pièces, je viens de changer les composants suivant :
R11 - R9 - R 13 - R6- R12 - R3 - R4 - R5
Q3 - Q7 - Q2 - Q10
D3 - D6
Résulta, le fusible F601 crame encore et encore (même avec le connecteur J604 débrancher)



[sebiz60]

sur la ligne du 90 volts , je n'ai pas changer les 2 condo (C4 et C6)
pensez vous que ca peu venir des condo ? merci d'avance



[sebiz60]

bonjour, bon j'ai voulu faire un test en montant ma carte dot matrix avec le dot qui vienne de mon t2
est la ca marche pas !!!!
j'ai bien en sortie de la carte le 5v le 12 v et le 62 v .... mais pas de -125 et -113 !!!
vous avez une idée ? moi je coule.........



[sebiz60]

tension pris en sortie J604



[sebiz60]

bonsoir, je viens de dépanner une des 2 cartes en pannes
voila le résulta, ca pourra intéressé qui ont leur carte dot matrix en panne

il manqué les tensions -125 et -113 v sur le connecteur J604 (fusible F602)
j'ai changer BR2 (pont de diode) R13, R6, Q6 (transistor)
et ca marche !!!!!!

bon maintenant à la deuxième carte (fusible F601 qui crame) mais j'attend des composant pour la dépanner... a suivre



[david04]

J'en ai 2 en pannes, il va falloir que je m'y mette un jour.

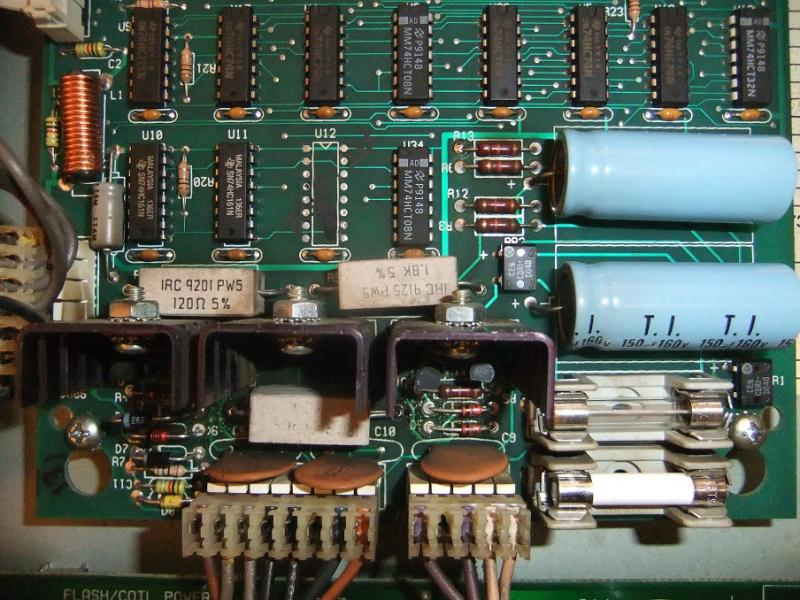

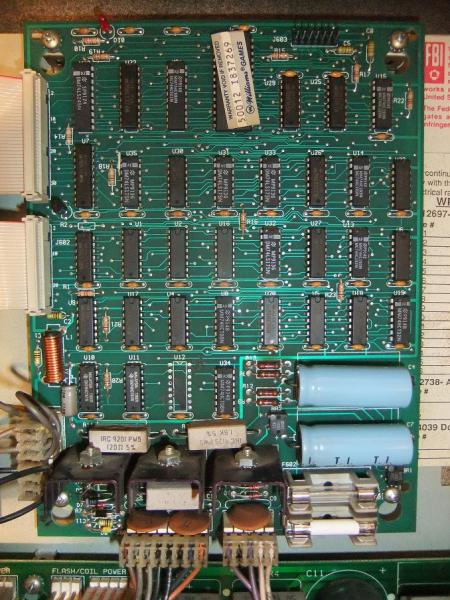

Les 2 modèles de carte dot, une sans le circuit intégré U12 et l'autre avec.
Les 2 bien cramées sous les grosses résistances blanche.



[David]

Le pont à diode .... très rare si HS, j'en ai quasis jamais eu à changer.



[sebiz60]

slt, bon j'ai changer toute la ligne des composant, en faite j'ai fait une erreur sur les transistor Q2 / Q10, j'ai mi des PNP au lieu de NPN. voila maintenant ca fonctionne



[David]

Cela arrive l'inversion des 15030 et 15031 tu n'es pas le seul va
