Panne alimentation Movie Masters

  • Auteur de la discussion Auteur de la discussion Bgallot
  • Date de début Date de début
B

Bgallot

Non Membre
La carte redressement de mon Movie Master est out, mais ce n'est ni une as-2518-18, ni une as-2518-49.

Deux photos :

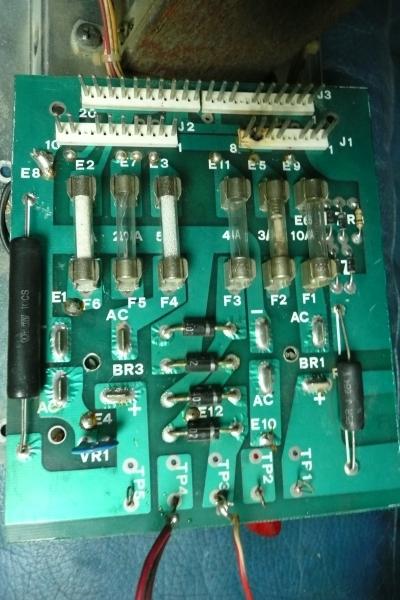

Ici le BR2 est remplacé par un pont de diodes

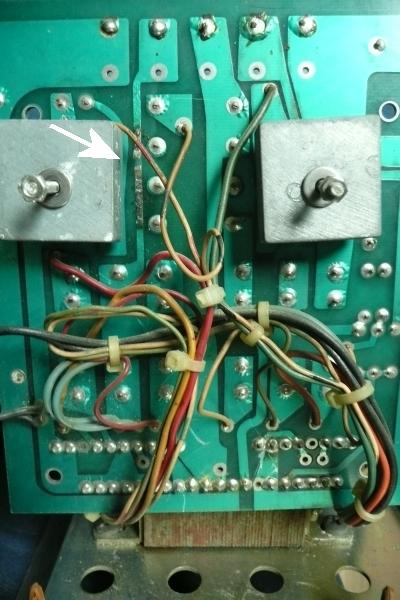

Maintenant le coté le plus atteint, voir au bout de la flèche !


Comment faire au mieux :

- changer tous les composants connus + les diodes dont les valeurs sont inconnues + upgrade BR1 et BR3 ?
- ou changer tous les composants connus + remplacement diodes par BR2 + upgrade BR1 et BR3 ?
- ou enfin changer de carte ?

Merci de soutenir mon flipper qui pleure.
Bertrand

Je complète avec une photo des diodes.

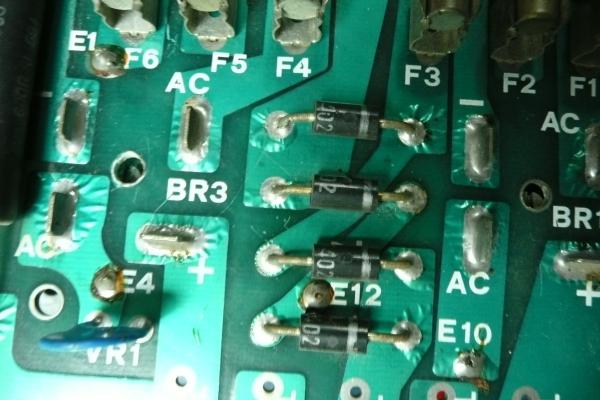

En remplacement du BR2

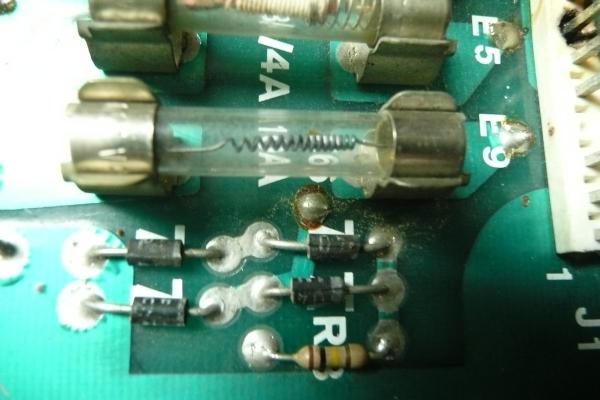

et celles-là qui devraient être des 4004

C'est encore exactement une alimentation Bally
Juste re dessinée

Les ponts à diode de 35 Amp à cosse, de doute qu'ils soient HS

Les petites diodes sont des 1N4007
Les moyenne des 1N5402, mais tu peux mettre des Diode 1N5004 ou P300D

La connectique est à refaire, à changer sans faute J1 et les 10 première broches de J3

Pour la piste c'est sans doute du à un court circuit
Cela se refait sans souci avec un bon fil rigide, en cuivre de 0.5 mm² (pas du 2.5 :lol: )

Tu écris "Les ponts à diode de 35 Amp à cosse, de doute qu'ils soient HS".

je comprend
- soit : pas de doute, ils sont HS
- soit : je doute qu'ils soient HS

Le court-circuit est dû au contact entre les fils soudés sur TP3 et TP4.
TP4 a perdu en explosant la piste !

Par précaution, je vais prendre tous les compos.
Mon panier se remplit doucement...

Je ne les penses pas HS

A vérifier cependant tout de même

OUi il n'y a pas grand chose à changer franchement, tu peux le faire

Attention dessouder les pont à diodes là sera pas facile du tout, même très chaud.
Mon conseil serait que tu coupes déjà les broches par dessous sinon cela demandera énormément de puissance thermique et les pistes pourraient en souffrir
