1) Pourquoi cet article
Bien il n’y a rien de spécial dans cet article, juste un petit regroupement d’endroits ou l’on peux tester des tensions, afin de se simplifier la vie.
Les flippers Bally ont la particularité intéressante d’en avoir beaucoup, ce qui rend le dépannage très aise
Alors je mets quelques-unes principautés dans des tableaux.
Extrait en fait de « Electronic Pinball Games Procedure de Bally »
On dira que ceci est valable pour la première génération de jeu en MPU17 et MPU35.
Bonne lecture

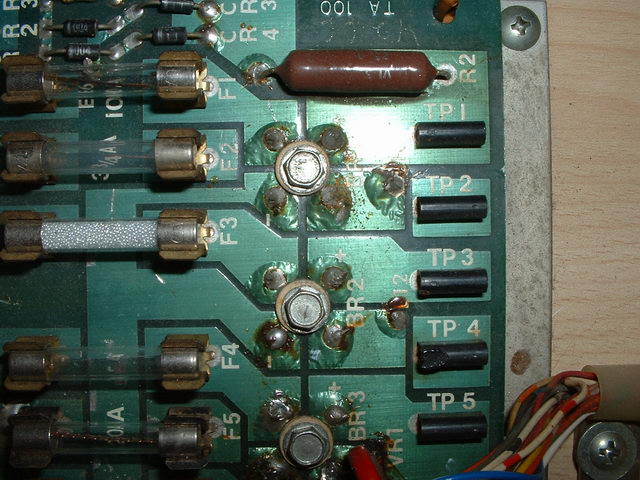

2) L’alimentation, le bloc transformateur
Il faudra lire ainsi le tableau :
Module bloc transformateur, redressement pour les trois première colonnes, modules déportés pour les deux dernières colonnes.
| Fusible | Point de test | Circuit | Point de test | Connecteurs |
| F1 ,10 Amp* | TP1 | + 5.4 VDC ** | Commun | Lampes commandées |
| F2 , ¾ Amp | TP2 | + 230 VDC | A3 TP 4 | A3 J3-6 |
| F3 , 4 Amp | TP3 | + 11.9 VDC | A3 TP 5 A3 | J3-11, J3-12 |
| F4 , 5 Amp | TP5 | + 43 VDC | A4 TP 3 | A4 J4-15 |
| F5, 20 Amp | TP4 | + 7.3 VAC | Commun | Illumination générale |
** Certains jeux et alimentation ce sera un fusible de 20 Amp
*** Pour le Light Strip que j’ai fait, cette tension est a mesurer justement, ne doit jamais dépasser 7 V, que ce soit d’ailleurs avec ou sans Light Strip, cas général pour sauver les ampoules d’usure prématurées
3) La distribution générale
Ici dans ce tableau retrouvez la distribution générale des alimentations, sur les broches des connecteurs, modules, ainsi que la fonction associée.
| A2, connecteurs broche (s) | Vers le module, connecteur, broche(s) | Fonction |
| J2-6 | LIGNE A.C PHASE | |
| J2-7 | LIGNE A.C NEUTRE | |
| J2-10 | LIGNE A.C TERRE | |
| J3-5 | A3J3-6 | +230 VDC vers le régulateur de tension |
| J3-18 | A3J3-3 | + 230 VDC retour, GND |
| J3-16 | A1J1-13 | +190 VDC retour GND |
| J3-8 | A3J3-11, 12 | + 11.9 VDC vers le régulateur de tension |
| J3-2 | A3J3-10 | +11.9 VDC retour, GND |
| J3-15 | A3J3-21, 22 | +5 VDC retour GND |
| J1-5, 8 | PLATEAU | 7.3 VAC illumination générale |
| J1-1, 2 | PLATEAU | Retour de l’illumination générale, GND |
| J2-1 | CABINET | 7.3 VAC illumination générale |
| J2-5 | CABINET | Retour de l’illumination générale, GND |
| J3-10, 11 | FRONTON | 7.3 VAC illumination générale |
| J3-1, 2 | FRONTON | Retour de l’illumination générale, GND |
| J1-7 | PLATEAU | 5.4 VDC, lampes commandées |
| J1-1, 2 | PLATEAU | Masse, GND |
| J3-6 | FRONTON | 5.4 VDC lampes commandées |
| J3-3, 4, 14 | FRONTON | Retour de l’éclairage commandé |
| J1-6 | PLATEAU | +43 VDC Bobines |
| J1-2 | PLATEAU Masse, | GND |
| J2-2 | CABINET | +43 VDC Bobines |
| J2-9 | CABINET | Masse, GND |
| J3-9 A3J3-5 * | +43 VDC | relais coupe flippers A3 K1 |
| J3-12 A4J4-15 | +43 VDC | détecteur de passage à « 0 » |
| J3-13 | FRONTON | +43 VDC Bobines |
| J3-19 | FRONTON | Masse, GND |
** Par l’intermédiaire de A8, J1-9, module de sons
*** Se référer aux schémas
4) Distribution électrique :
La distribution du +5 Volt Continu, 5 VDC
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-13 / J3-25 | - | - | - | - |
| J3-14, 15 | J4-16, 17 | - | - | - |
| J3-16 | - | J4-2*** | - | - |
| J3-17 | - | - | J1-20 | - |
La distribution du +11.9 Volt Continu, 11.9 VDC
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-11 | J4-12 | - | - | - |
| J3-12 | - | - | - | J3-8 |
La distribution du +43 Volt Continu, 43 VDC
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-5* | J4-15 | - | - | J3-9, 12 |
La distribution du +190 Volt Continu, 190 VDC
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-8 | - | - | J1-1 | - |
La distribution du +230 Volt Continu, 230 VDC
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-6 | - | - | - | J3-5 |
La distribution de la masse, GND, 0 Volt
| Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| J3-10 | - | - | - | J3-17 |
| J3-3** | - | - | - | J3-18 |
| J3-18, 19 | J4-18 ? 19 | - | - | - |
| J3-20 | - | - | J1-13 | - |
| J3-21, 22 | - | - | - | J3-15, 16 |
| - | - | J1-1, 2, 11, 12 | - | J3-3, 4, 14 |
et ** et *** , passe par des connecteurs de liaisons
5) Regroupement des différents points de test sur les cartes
Ceci est valable uniquement dans le cas des cartes toutes correctement connectées les unes aux autres et tous les connecteurs de présent, sinon exemple, TP1 et TP3 de la carte Solénoïde driver, si mal connecté sur TP3 pas de +5 !
| Tensions | Régulateur, solénoïde , A3 | Cpu A4 | Carte Lampes A5 | Afficheur A1 | Alimentation, Transformateur A2 |
| +5.4 VDC | TP1 - TP3 | TP1 | TP1 | TP1 | TP1 |
| +11.9 VDC | TP5 | TP2 | - | - | TP3 |
| +43 VDC | - | TP3 (43/2 en fait) | - | - | TP5 |
| +190 VDC | - | - | - | TP2 | - |
| +230 VDC | TP4 | - | - | - | TP2 |
| +7.3 VDC | - | - | - | - | TP4 |
6) Conclusion
Voilà je pense avoir fait le tour de la question pour les jeux de première génération de Bally
Je pense que cela vous rendra de fier service, et maintenant avec le complément de l’article Prendre une tension, vous êtes bien parés déjà
Bonnes mesures et bon
© David
© FF et RP
Origine, 28 Février 05
Révision I le 16-02-09
