Bonjour, je sollicite votre aide pour me sortir de mon impasse, j’ai des connaissances faible en électronique mais essaie d’avancer avec un peu de déduction, je remerci ceux qui apporteront des reponses à mon problème.

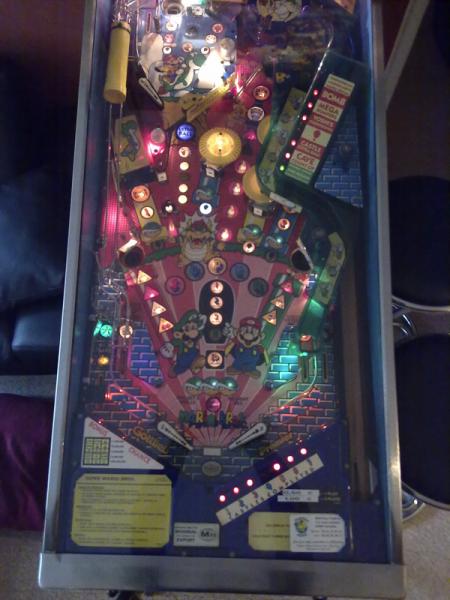

Premièrement, j’ai acquis il y a peu de temps un GTB Supermario bros fonctionnel mais avec un lot d’ampoules qui ne fonctionnent pas… grillées ? les remplacées n’y fait rien. Je ne comprends rien.
Yoshi, des !!, deux diodes "castle 4, "!", "5millions" ces lampes n'ont à priori rien en commun.

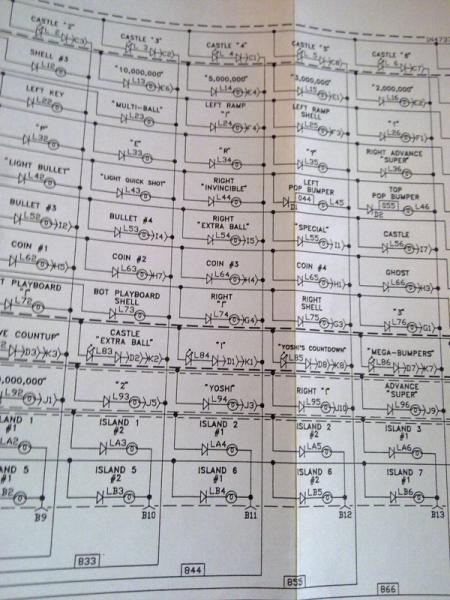

J’approfondie ma recherche en ouvrant le manuel sur le diagramme d’éclairage du plateau et remarque que tout mon éclairage défaillant apparaissent dans la même colonne et partent d’un seul et même fil d’un connecteur de ma driver A3. Le 844 (gris/jaune/jaune)
Je teste la tension sur ce fil en sortie de connecteur et la compare avec les données des fils voisins.
Je trouve 7/8 volt sauf sur mon fil 1,5 volt.
J’en déduit un composant défaillant, Transistor ? Diode ? je sais pas

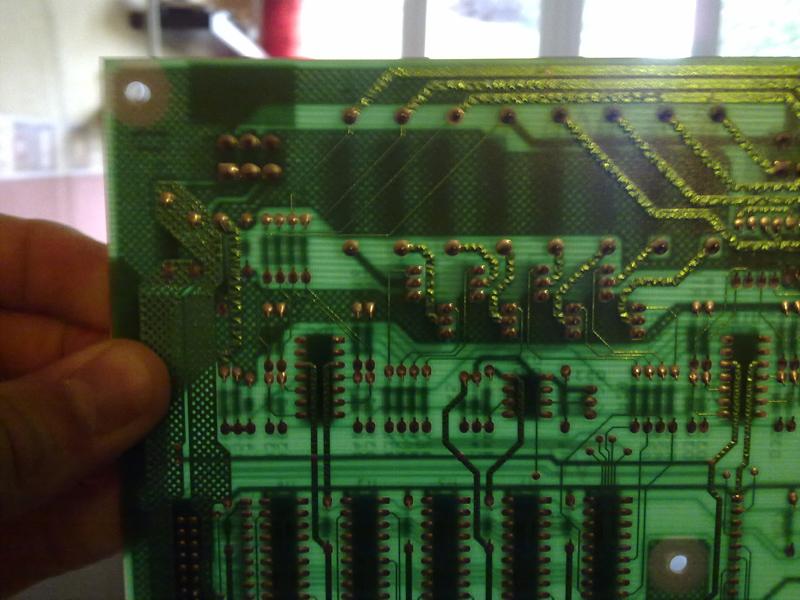

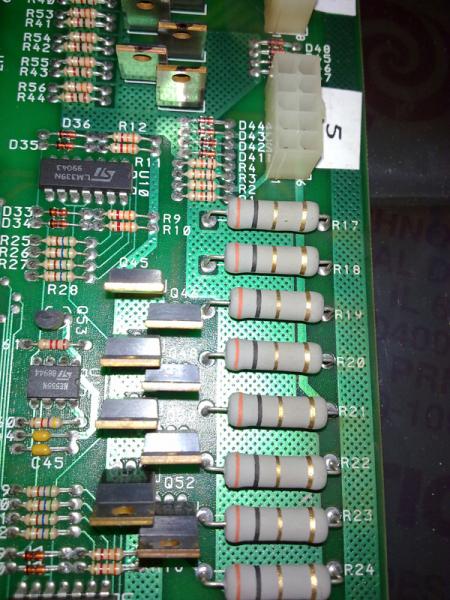

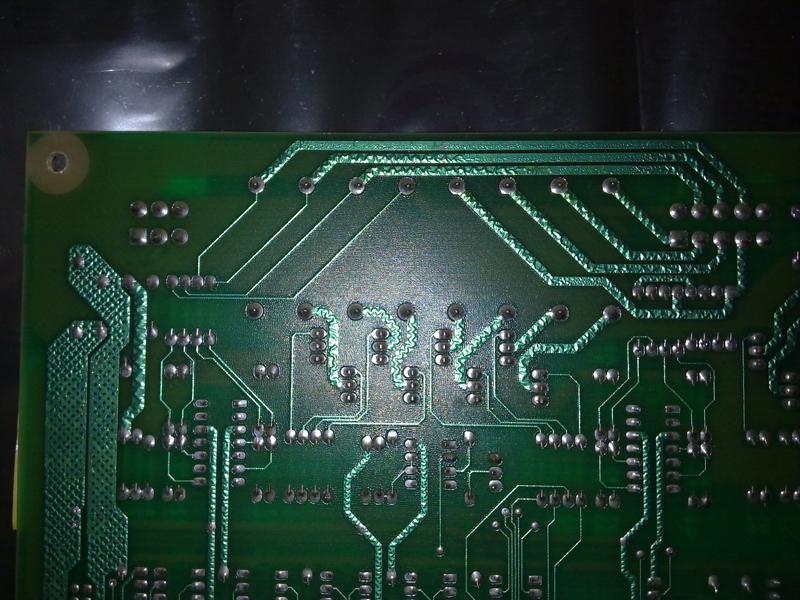

En tout cas chaque ampoules n’ont aucun lien commun dans le jeu, elles sont pilotées individuellement. Je suis le circuit et constate que la piste du 844 passe la résistance R21 et passe le transistor Q50. J’ai aussi une très fine piste qui bifurque depuis la R21, passe des resistances et fini dans la patte d’une prom.
Je pense à un transistor grillé mais je comprend pourquoi un transistor en commun pour des lampes que leur fonction oppose.
J’en dis peut être trop mais je suis perdu alors pourriez vous m’apporter votre aide.
Merci Balto
