Question lampes flash en défaut sega frankenstein

Dom69

Membres
Membre FF
Salut à tous,
Je ressors le sujet, idem j’ai 3 lampes flash en Orange/Noir que je ne peux pas raccorder, il n’y a pas de connecteur, les deux sous dôme rouge tout en haut du play et celle qui est cachée en bas de la rampe métal verticale.

Tu veux dire que rien n'est connecté ?

Fait voir un peu tout cela

Sur les 3, franchement je ne vois pas où les connecter, à moins qu’il me manque un cordon en y ou autre

BB5197EA-4BCC-4188-8AC9-6471848484FF.jpeg46163E89-4A57-4D09-B3F7-01670EF17B96.jpeg788F0F32-8FC9-4EFF-807B-AD968856B8CD.jpeg

Dernière édition par un modérateur:
Noir Orange ou Rouge
J'ai du mal à cerner
Tu me dis

Car si ORANGE le fil là serait le +32V des lampes Flashs


Le noir plein serait une masse
Mais je vois pas trop bien si ce sont les couleurs là OU cela irait ainsi

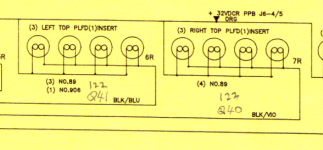

Pour tes lampes flashs voilà ce que dit le manuel


Tu en retrouves aussi au fronton


Et la commande est celle ci



Avec cela tu dois pouvoir retrouver les fils avec la couleur

A savoir BLK / VIOL = NOIR VIOLET, cela pourrait être un flash
Et le 6R donc le gauche serait BLK / BLU = NOIR BLEU .....idem
Mais sans bien lire la couleur ... je peux pas te dire plus

Alors moi je vois, sur ton connecteur un Orange plein, et un Noir/violet, et j'ai l'impression que ça ressemble aux connecteurs Z, mais qu'il manque la partie centrale (Le Z)... comme ceux qu'on voit derrière sur la première photo

Hello
Merci à tous pour vos réponses.
Bon j’ai rassemblé les deux de l’arrière 6R et 7R et je les ai mise sur le O/Nviollet
A mon avis elles n’ont jamais été raccordées sur ou alors il manquait un faisceau…

Ah NA NA NA
Les 6R et 7R ont un autre fils

Regarde je l'ai mentionné au dessus

Si Noir Violet c'est QUE 7R
Surcharge pas sinon les résistances vont sur chauffer, et ou avoir des défauts genre cela va cramer ...
Regarde au dessus c'est un groupe de 4 Rp89 et ou 3 Rp89 et une Rp906

6R demande le fil NOIR /BLEU et orange
Trouve l'autre connecteur, cela doit pendre dans un coin ou dans un toron
