Question lampes éteintes sur white water et fil qui ne va nul part

[JPdu29]

certaines ampoules sur mon white water sont éteintes.
cela est surement du à une mauvaise manip de ma part.
Il y a un fil 12v qui vient de la carte de commande du flipper gauche et qui va vers le droit , du coup je l'ai branché sur le flip droit , et un fusible a cramé.
Maintenant il manque des ampoules sur le plateau du haut, plusieurs sur le fronton, et toutes celles du topper , alors qu'elles s'allumaient juste avant.
j'ai remis un fusible et testé tous les autres qui sont ok.

question: ou va ce fil?
d'où peut provenir le problème d'alimentation des lampes ,



[David]

Normalement le fil 12V est un chaînage ici

Sur une carte tu as deux fils +12V car un vient de la Fliptronic, l'autre va sur l'autre carte opto de l'autre coté

En tous cas tu as du faire sauter un fusible +12V accessoire, celui en haut à gauche sur la driver

Mais je ne cerne pas ce que tu dis concernant les lampes, car sont elles celles commandées ou d'éclairage
Merci de préciser toujours , donc une photo pour montrer les quelles en défaut



[JPdu29]

le fil en question vient de la carte de commande du flipper gauche et allait vers le flipper doit, il est enroulé au fond de la caisse sur la photo.

les ampoules qui ne fonctionnent pas sont des lampes d'éclairage dans la partie haute du plateau autour du big foot, sur le fronton et sur le topper



[David]

Hum cela fait bcp de lampes en défaut

Ton connecteur CPu - Driver est bien enfiché ?
Pas de soucis sur J115 et 120 121 ?



[David]

le fil en question vient de la carte de commande du flipper gauche et allait vers le flipper doit, il est enroulé au fond de la caisse sur la photo.

Doit y avoir un défaut de contact alros et cela à été bricolé

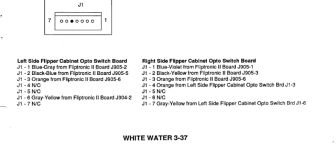

Vérifie avec la couleur des fils du manuel



[JPdu29]

Je pense que mon fil était branché sur l'opto flip d'origine , et il a été remplacé par un classique.
Est il préférable de modifier comme à l'origine?
et voici les photos des connecteurs 115, 120 et 121, je vais regarder ca, mais j'ai l'impression que tu es sur la bonne piste.



[JPdu29]

OUPS,
La fiche , apparemment déja remplacée est bien cramée.
En nettoyant les contacts, quelques nouvelles lampes s'allument.
Mais en prenant les mesure, en haut de la fiche, il y a bien du 5 volts, mais vers le bas presque rien.
Querstion:
est ce qu'il faut changer la fiche?
je pense qu'au niveau de la carte, ca a du fondre un peu,
je regarde derrière?



[David]

Je pense que mon fil était branché sur l'opto flip d'origine , et il a été remplacé par un classique.

Ah oui voilà la raison

Tu peux le laisser OUI comme cela, du moment que cela te dérange pas
Sinon faudra remettre la carte Opto etc... Dispo sur mon site pro au besoin



[David]

et voici les photos des connecteurs 115, 120 et 121, je vais regarder ca, mais j'ai l'impression que tu es sur la bonne piste.

C'est pas très gracieux mais c'est propre au moins
Faudrait vérifier tout de même tout comme tes 5 fusibles de GI
N'oublie pas, test déposé



[JPdu29]

Normalement, il devrait y avoir du 5v sur toutes les broches,
celles du bas ne sont pas alimentées sur la carte?



[David]

Normalement, il devrait y avoir du 5v sur toutes les broches,
celles du bas ne sont pas alimentées sur la carte?

Sur quelles broches , celles des GI là des connecteurs ?

NOn pas ainsi que tu peux tester

C'est de l'alternatif, et cela est découpé par les triacs

Regarde le schéma de principe de la section Lampes pour comprendre



Tu as 5 sections en fait ainsi
