Question La carte de résistance A7 (25342) du Spring Break Gottlieb

[jml]

salut !!

Je dois refaire cette petite carte qui ne fonctionne plus, qui a chauffé un petit peu ....
Je vais en profiter pour changer les résistances de 30 Ohms/2W d'origine.

je remplace par :
des 33 ohms vitrifiées 2.3W ou 7W ou par
des 27 ohms cémentées 5W ?

merci de vos réponses.












@+



[David]

Tes résistances sont encore bonnes je pense
Mesure leur valeur

non pas besoin de les changer

Si c'est ce que je pense pour les lampes VACATION, il faille que tu vérifies que tu aies bien des RP44 pour les lampes
Autre chose, vérifie qu'un zinzin n'ait pas mis un condensateurs sur le +24V pour donner plus de pêche aux batteurs usés (trop souvent vu et fait et lu sur d'autres forums où ils conseillent cette connerie)



[jml]

salut !!

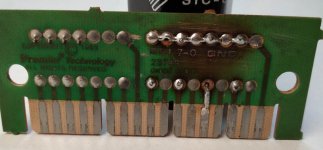

On voit pas sur la photo, mais il y a soudure au ras de la résistance. Plus œillet/rivet décollé.
Je préfère donc les changer, refaire au propre. Pour le prix ....
C'est bien pour les flash de VACATION
J'avais l'intention, bien sûr ; de changer les ampoules, c'est un petit mix, à l'heure actuelle. Pas bon, du tout.

je commanderai les RP44 en même temps que les résistances. Alors, dis moi; stp; 27 ou 33 ohms , enfin lesquelles ?

Pour le reste; +24V, c'est bon.

merci, merci

@+



[David]

C'est tout emballé déjà
Tu as bien fait de prendre les 33 Ohm



[jml]

salut !!

Ok ; merci.
j'avais des 5W, j'ai essayé mais elles sont trop "grosses" pour cette carte.

merci

@+



[flipagogo]

Ces résistances de puissance chauffent.
Donc quand tu va les monter laisse 5 mm entre la résistance et le circuit.
Montage légèrement en hauteur...
La dissipation de la chaleur sera plus efficace..
Bon flipp..



[jml]

salut !!!

Oui, je sais ; merci flipagogo, d'ailleurs, je vais voir s'il me reste des isolateurs porcelaine; comme ceux là ....





@+



[flipagogo]

C est du luxe....et encore mieux...



[David]

Pas besoin de porcelaine ici

Normalement elles chauffent que peu
Juste au moment ou cela clignote
Là il a du avoir surement les mauvaises ampoules en lieu de place a coté du MOT VACATION ... Je l'ai vu un tas de fois ...
Attention elles sont à Coté du mot VACATION
Je dis Vacation, car c'est flashi en même temps que le décompte du mot
Ce sont les SOL7





Dites avec le bon terme Playboard Light Show

Espérant n'avoir induit personne en erreur



[jml]

salut !!

, je sais que la porcelaine n'est pas nécessaire; mais si j'en ai qui traine, au moins, ça servira.
Ça fera luxueux , comme dit Flipagogo

Oui, ce sont les SOL7 ; à noter aussi, qu'elles sont par 2 en série, donc si une grillée, la ligne de 2 marche pas.

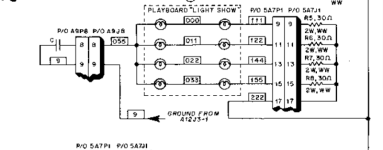

je voulais mettre le petit schéma; mais tu as été plus rapide ....

merci

@+



[David]

Ça fera luxueux , comme dit Flipagogo

De Chine alors à la limite
