indiana probleme tension

  • Auteur de la discussion Auteur de la discussion jack22
  • Date de début Date de début

jack22

thierry
Membre FF
salut ,

petit probleme sur mon dot l'ecran est un peu flou

j'ai echanger avec une autres dalle et pareil

donc prise de sa tension :lol:

1- devrait avoir -110 =-142
2- -98 = -122
3- key
4 ground
5 ground
6- +5 = +4
7- +12 = +11
8- +68 = +65

un condos sur la carte serait il responsable?
MERCI DE VOS IDEES

j'ai un partyzone peut ont intervertir les carte dot matrix controler pour essai ?

As tu vérifier tes diodes zener, elles ont peut être été changées pour booster l'écran, cela expliquerai les valeurs trop hautes.

Si j'en prends le schéma, les tensions à avoir son -125, -113, et + 62 et non -110, -98 et +68.
Ceci étant, oui , je vérifierais les tensions aux bornes des diodes zener D3 pour le +62, D4, D5 pour les -125 et -113 et D8 pour le +12

J'ai nettoyé un peu le sujet qui avait des messages pour une autre panne qui n'a rien à voir, merci de créer un nouveau sujet de discussion plutôt que poster dans le premier sujet venu.

142 V GLUPPPS

Transistor de sortie en Court circuit ...
PAs bon du tout

Alimentation à revoir sans faute

merci david

mais les wpc ,je m'y perd

les transistors , sur quelle carte ?

la carte controler dot matrix ,c'est elle qui gere la tensions

alors , demontage de la carte controler dot et

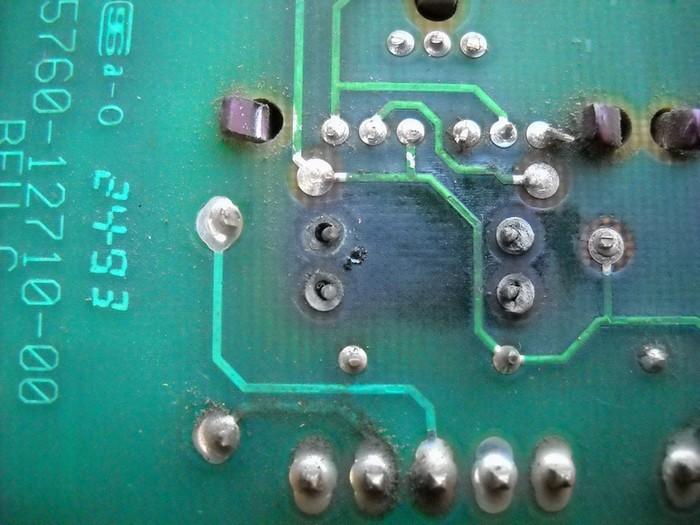

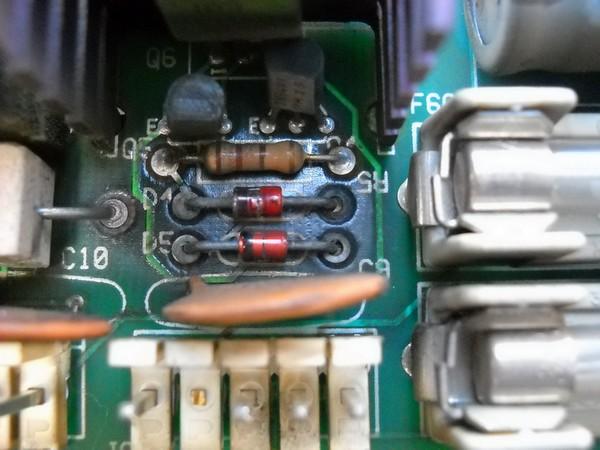

surprise, led diodes d4 et d5 n'ont meme plus d'etain elle sont a la limte de tomber

et le transistor Q4 a un petit probleme

je pense changer d4/d5/Q4/Q5

si vous avez une idees de pieces suplementaire a remplacer indiquer moi je ferais un lot







merci de votre aide

a aujourd'hui remplacer les transistors et ressouder les diode zener pour essai ,

la tension a baisser a une valeur raisonnable le dot marche bien ,

cooky77950, m'avance deux diodes zener pour finaliser pas reparation



et merde je m'apercois qu'a l'allumage la led du 20 volt clair et que des que la partie commence le leds s'eteint doucement

je suppose le condo 15000µf hs

encore du boulot

Vache les diodes 56 V ont eu chaud

A refaire

Change bien les transistors et résistances de 47 K

Pour le+20 V possible mais aussi le pont à diode (assez courant c'est le cas de le dire :lol: )

oui david

j 'ai changer les trois transistors + la resistance de 120ohm ,mais pas la 47 k

je vais rectifier cette erreur

les petites .....

transistors 2n5401 x2

transistors mje15031 + résistance 1/2w

merci a COOKY77950 ,pour l'envoie en depannage de deux diodes zener

montage sur cartes avec les resistances 47k conseillé par david

essai aujourd'hui

je vous donnerais le resultat

ca y'est ,

c'est remonter ca , les tensions sont revenus a -121, -109 etc

mais il y a un gresillement venant du dot , que je n'avait pas remarquer avant quand des images ou lettres


s'affiche

de quoi ca peut venir ?

si vous avez une reponses

Salut si le grésillement n'est pas trop fort et si il change de fréquence quand l'image du dot change, cela est alors normal.

Bsr,moi mon problème est moindre en rapport au dot,
les 2 colonnes de droite sont absentes,pas grave mais avant une seule manquait!
et si par la suite les autres se mettaient "à faire la grève à leur tour?"
il y a-t'il un remède,une astuce ou la dalle doit-etre remplacée?
merci de vos réponses

Ouvres une nouvelle discussion dans Flipper Électroniques vivi
