Resolu ICE FEVER Gottlieb ne démarre plus

[DGraff]

Mesdames, Messieurs Bonjour,
Je sait que ça fait un petit moment que je ne suis pas venue et je m'en veux un peu mais j'ai une bonne raison !
Cependant, aujourd'hui lundi 3 janvier 2022 j'ai essayé de démarrer mon ICE FEVER et... vous l'avez deviné, il ne démarre pas.

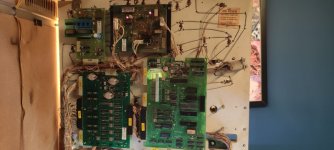

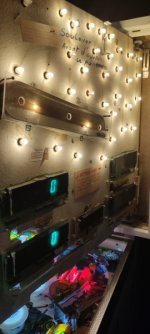

Pour commencer, deux photo :

En suite j'ai pris les tensions ( Oula il progresse le mymy)
En continue :
- 5.4v
- 8.7v
- 63.5v
- 45.9v
En alternatifs :
- 0
- nada
- queudchi
- wallou, y a R

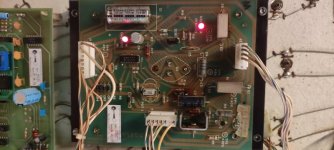

Ma carte allim de plus près :
Voilà, à vos suggestions.
En cadeau bonus, ma bonne raison



[Philippe91]

Bonsoir,
tes tension sont prises a vide ou cartes alimentées
si tu as les tensions en continues tu as les tensions en alternatives en entrées



[FrançoisP]

En cadeau bonus, ma bonne raison
Voir la pièce jointe 37656

T'as eu ça pour ton anniversaire



[DGraff]

Bonsoir,
tes tension sont prises a vide ou cartes alimentées
si tu as les tensions en continues tu as les tensions en alternatives en entrées

C'est à dire à vide ou alimenté ?
J'ai pris les tensions sur les points prévu à cette effet, avec le noir sur le "com"



[DGraff]

T'as eu ça pour ton anniversaire

Non trois mois avant jour pour jour



[FrançoisP]

Un baby du 2/10... Félicitations
T'as pas mesuré combien t'as sur C1 de la CPU, près du connecteur ?



[Philippe91]

re
a vide quand seulement la carte d'alimentation est alimenté
donc apparament le mesure est fait toute les carte branché donc tu peut reglé le 5.4V a 5.1V et le 63.5V a 60V avec les potentiometre sur la carte d'alimentation le 45.9V ce reglera tous seul
@+



[Philippe91]

re petite erreur
1 seul potentiometre pour le reglage du 5V sur ma lancé j'etait sur une alimentation systeme 1
@+



[DGraff]

Un baby du 2/10... Félicitations
T'as pas mesuré combien t'as sur C1 de la CPU, près du connecteur ?

Merci
Non je regarde ça ce soir



[DGraff]

re
a vide quand seulement la carte d'alimentation est alimenté
donc apparament le mesure est fait toute les carte branché donc tu peut reglé le 5.4V a 5.1V et le 63.5V a 60V avec les potentiometre sur la carte d'alimentation le 45.9V ce reglera tous seul
@+

J'ai pris les tensions tous branché du coups.
Je vais remettre ça en place, mais je sais déjà que le problème n'est pas la.



[Philippe91]

bonjour,
oui c'est sur que le problème ne viens pas de la
attend david va te donné la marche a suivre
@++



[David]

Alors là il faut absolument prendre la tension sur C1
Afin de savoir si la masse est bonne ou pas

Puis là les "0" figés = Cpu plantée
Possiblement par un défaut d'alim et ou encore un défaut qui viendrait du plateau (contact qui aurait bousillé le Riot)

A voir

Mesure aussi vite fait on dira en broche 40 et 39 et 37 du processeur
Dis moi les tensions que tu as là ( pour ces mesures là ton fil noir du multimètre sur le - de C1 et ton fil rouge sur la broche concernée)

Fonction de je te dirai si la cpu à eu un pet au casque



[DGraff]

Sur C1 : en continue 5.3v
En alternatifs 0v
Processeur j'ai pas trouvé j'ai eu peur de faire une connerie



[DGraff]

C'est U1 le processeur ?



[FrançoisP]

Ça devrait être des 6502 la dessus



[FrançoisP]

Donc si U1 est un 6502, c'est un Processeur...les autres 40 pattes, ça doit être des Riot 6532



[David]

Petit dessin vite fait qui aidera à faire les 3 mesures



[DGraff]

Merci messieurs je regarde ça.



[DGraff]

Déterrage, je pense souvent à ceux qui on tenté de m'aider, "rassurez-vous" je suis toujours en panne .
Je reviens vers vous bientôt.



[David]

Ah oui on a faillis t'oublier
