Resolu Genenis Gottlieb 80b Panne d'afficheur

[raphing]

Bonjour à tous,

Je souhaiterai savoir si une personne possède la notice et schéma de ce flipper (gottlieb genesis systeme 80b) car mon flipper présente plusieurs pannes notamment :

-Plus d éclairage sur les afficheurs , le fusible 0.250ma fond à chaque remplacement donc certainement un Court Circuit mais ou ?

Si quelqu'un peut partager ses connaissances et schéma.

Bon Flip à tous,

Merci par avance.

[Modéré : Ouvrir un sujet par panne et par auteur, merci]



[David]

Avant d'aller plus loin, bien prendre note du message du modérateur !

Question : As tu mis un fusible temporisé
Car ce dernier est vraiment spécial
Dans certains cas il faut le passer à 0.5 Amp
Essaye pour vérifier mais n'insiste pas s'il claque à nouveau

Pour l'afficheur ce qui compte est la partie tension, et tension de chauffe



Commence par vérifier cette tension avec l'afficheur débranché

Si cela est bon vérifie les composants là



Teste surtout les diodes Zéner

Plus faudra me confier la carte car cela ne sera pas de la tarte

Attention sur le fait; si tu as un tube avec une tache blanche c'est MORT et si tu as un filament de chauffe rompu (fil qui se balade dans l'afficheur) c'est mort aussi



[raphing]

Salut,

Merci pour ton aide ,

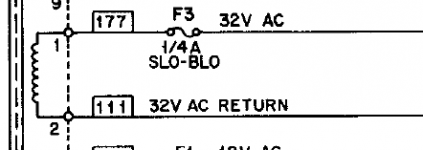

Alors j ai vérifier et j ai 36vac sur le porte fusible F3.
Effectivement ce n était pas un fusible slo qui était monté quand j ai récupéré le flip...
J en ai monté un NON slo également qui a cramé direct.
J ai commandé des fusibles SLO pour test que je devrait recevoir dans les prochains jours.
j ai également vérifier le pont de diode ainsi que les zeners mais rien ne me semble en defaut.
pas de tache blanche dans afficheur , concernant un fil qui se balade , il me semble pas mais je vérifierai.
merci encore pour ton aide.



[David]

Tu en as sur mon, site pro des fusibles

Au détail 6*30 mm, 6.3 * 25.4 mm

Au détail 6*30 mm, 6.3 * 25.4 mm. Lire plus

www.restorpinball.com

Je te conseille bien le kit fusible Gottlieb
Cela te servira bien

Kit Fusibles GOTTLIEB

Kit Fusibles GOTTLIEB Les Kits Fusibles Le kit adapté aux flippers, Gottlieb électroniques

www.restorpinball.com

j ai également vérifier le pont de diode ainsi que les zeners mais rien ne me semble en defaut.
pas de tache blanche dans afficheur , concernant un fil qui se balade , il me semble pas mais je vérifierai.

Bon si cela est le cas, alors c'est que le fusible



[Sev]

Salut, J'ai lu ton post car je rencontre le même problème. Au final ton problème est-il réglé c'était juste ton fusible? Merci Séverin



[David]

Il n'a jamais mis de suite après coup
Normalement OUI
Mais @Sev on continue sur ton sujet ouvert



[raphing]

Bonsoir à tous,

Désolé pour la réponse tardive.
Effectivement après mise en place d un fusible slo.
L afficheur fonctionne de nouveau et depuis plus aucun problème sur celui-ci.
Très important de monter un Slo car le fusible rapide grillé immédiatement.
Merci encore pour les conseils.

A+



[David]

OUi clairement dans un flipper que des fusions retardées ...
Merci pour ton retour, donc je peux clôturer l'affaire en résolu donc
