fusible f114 sur fish tales

S

superjp2

Membres
Membre FF
bonjour à tous



sur mon Fish tales j ai un problème avec le fusible f 114 (+18v lamp matrix)


je recherche la cause de mon problème souci je ne sais pas par ou commencé


merci d avance pour votre aide


jp

Déjà as tu remis le bon ampérage et ou une fusion retardée ?

Déjà déconnecte les connecteurs des lampes, Lignes et Colonnes
Vérifie si tu as alors bien ton +18 V et redis

Ceux qui sont en bas à gauche sur la carte driver

bonjour à tous ,


donc j ai déconnecté j116, j118 , j120, j122, j121,j119,j117

entre f114 et la tresse de masse je trouve 15,28 volt


voila docteur pour la tension


j attends de vos nouvelles pour la suite



merci

@+
jp

Oh excuse moi

J'avais en tête en bas à droite

J'ai du être perturbé quant j'ai écrit cela

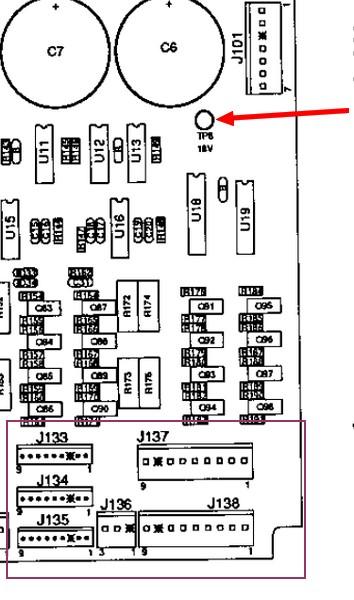

Soit ceux là



Tu prendras alors la tension sur le point de test que j'ai signalé avec la fleche rouge, et ce en VDC et VAC

bonjour à tous,


entre tp6 18v et la tresse de masse 0v

bien sur avec j133,j134,j135,j136,j137,j138 déconnecté


voila docteur flipper


@+ jp

Bien tu n'as donc plus de court circuit
Mets alors que J135 et J138 pour vérifier, les connecteurs bien remplis qui viennent ou vont sur le plateau.

David a dit:
Bien tu n'as donc plus de court circuit
Mets alors que J135 et J138 pour vérifier, les connecteurs bien remplis qui viennent ou vont sur le plateau.
Cliquez pour agrandir...
bonjour à tous

petite précision david j ai pas remis le fusible pour le moment et mes mesures était sans fusible f 114


j ai reconnecté j135 et j137 j ai rien en j 138


la meusure entre tp6 et la tresse de masse toujours 0v



à plus

jp

Déjà te prends pas sur la tresse de masse, mais sur le point de test sur la driver

Puis il te faut remettre le fusible, sinon comment as tu eu les +18V ?

bon j ai remonté le fusible f114


déconnecté j133 j134 j135 j136 j137 j138

j ai allumé le flip et le fusible à grillé direct

j attends vos suggestions

@++
jp

Possible alors pont à diodes et ou les deux condensateurs

bonjour et merci à toi david pour tes réponses aussi rapides

bon j ai démonté la carte pour la regardé de plus pré

je soupçonne c11 d être hs de visu

question comment contrôler que le condo est hs


merci
@++


jp

salut à tous ,

comme j ai la carte démonté j ai contrôlé tous les fusibles et j ai aussi le f106 hs

voila @++

jp

Tu le vois rapidement niveau condensateurs ils se bombent ou gonflent

On a eu un gros exemple avec le Dracula de Slam Tilt si tu regardes les autres discussions.
