Bonjour tout le monde.
Tout d'abord j'espère que vous passez tous de bonnes fêtes de fin d'année. vivi

Je viens vers vous avec une petite question concernant mon "Elvira and The Party Monsters"
En effet l'exemplaire que j'ai récupéré est dépourvu de son décor d'entrée de rampe Monster Slide (le cyclope avec une ampoule rouge a la place de l’œil)

J'ai retrouvé ce décor et j'aimerai du coup ré-installer l'ampoule... sauf qu'il y a a l'air d'avoir un support bien particulier a fixer derrière le décor du cyclope... Je pense qu'il doit bien y a voir un système-D pour fixer tout cela sans forcément trouver le support d'origine... Je venais donc ici afin de savoir si certains d'entre vous se sont retrouvés dans mon cas, et, si oui, comment ont-ils fait?

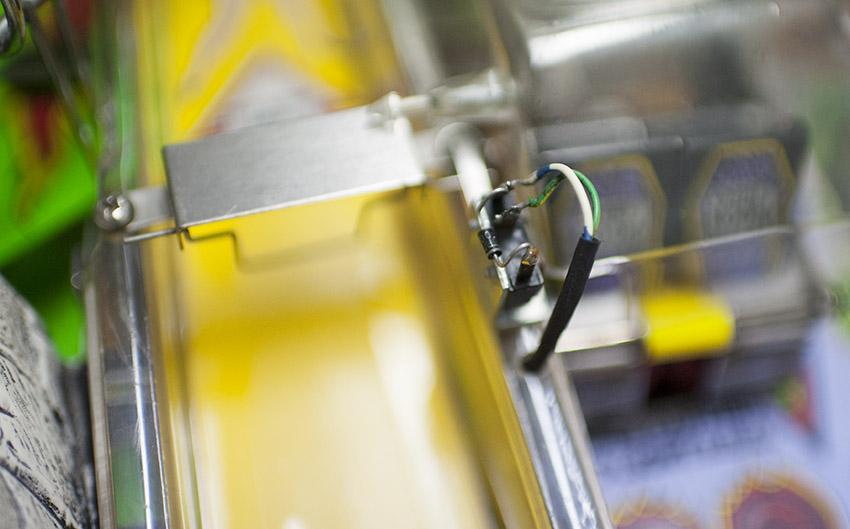

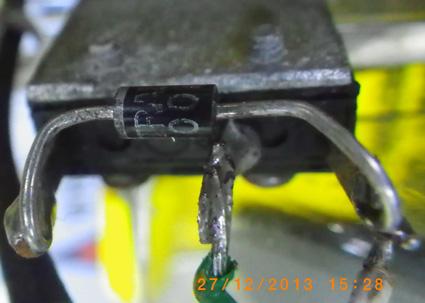

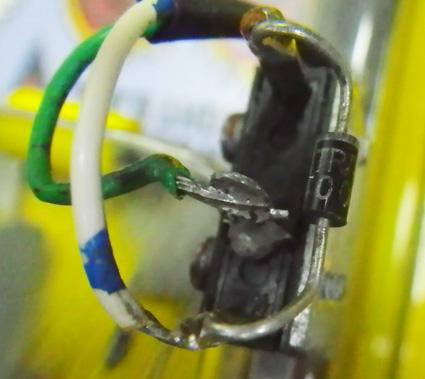

Derrière se décor il y a également des fils qui arrivent qui vont au contact du passage de bille... par contre je ne vois rien pour câbler l'ampoule du décor... Les possesseurs de ce flipper aurait-ils un petite photo a m'envoyer pour me montrer comment tout cela est en place normalement?

voici ce j'ai de mon côté :

et plus en détail :

merci d'avance pour l'attention portée à mon message!



[Ancien Visiteur 1]

Salut
De memoire c est un fil a part pour l ampoule
Des que tu as trouve ou le connecter, tu pourras decouper un plexi pour faire le monstre, j ai l image en hd pour l imprimer et coller dessus
Pour la fixation 2 equerresa droite et gauche de la rampe et c est parti



[dalerg]

Salut
De memoire c est un fil a part pour l ampoule
Des que tu as trouve ou le connecter, tu pourras decouper un plexi pour faire le monstre, j ai l image en hd pour l imprimer et coller dessus
Pour la fixation 2 equerresa droite et gauche de la rampe et c est parti

salut et merci pour ta réponse.

En fait comme je le dis dans mon message, j'ai déja le décor.
je me demandais plutôt comment fixer proprement l'ampoule au décor en question... je me demandais aussi si le cablage de l'ampoule passait via l’ensemble de fil qui arrive vers le contact de passage de bille...

merci encore vivi



[Ancien Visiteur 1]

Ah ok
Il faut que je retouve mes photos du demontage du mien
2 equerres sur la rapes pour le fixer, pour l ampoule un support metal en U afin de fixer l ampoule
Ce U est riveter au decors



[dalerg]

Ah ok
Il faut que je retouve mes photos du demontage du mien
2 equerres sur la rapes pour le fixer, pour l ampoule un support metal en U afin de fixer l ampoule
Ce U est riveter au decors

ok merci.
Pour fixer le décor en lui même je ne devrait pas avoir de soucis, j'ai trouvé les ptites équerres qui vont bien.

Par contre si tu as une photo de comment est fixée l'ampoule sur le décor je suis preneur!



[Pierrot_n]

Il y a une platine métallique derrière, je te prendrai une photo demain ou après demain du mien.



[dalerg]

Il y a une platine métallique derrière, je te prendrai une photo demain ou après demain du mien.

ok merci beaucoup! la photo sera la bienvenue.



[Pierrot_n]

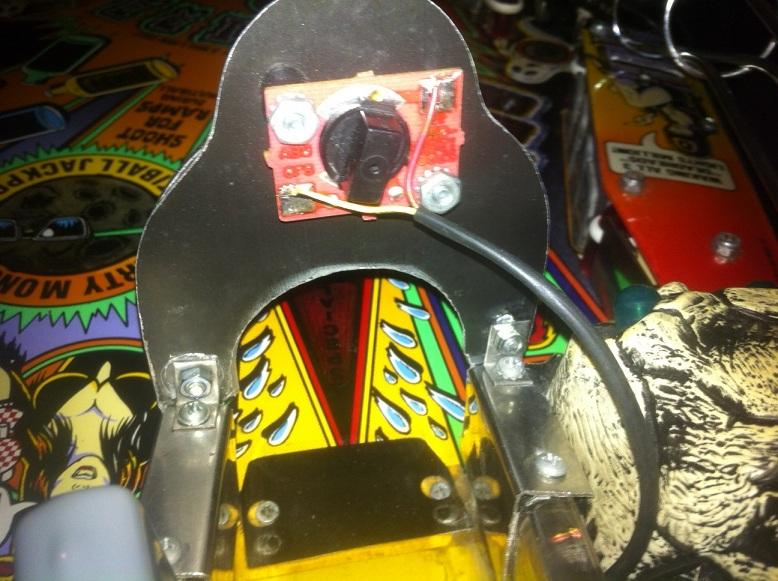

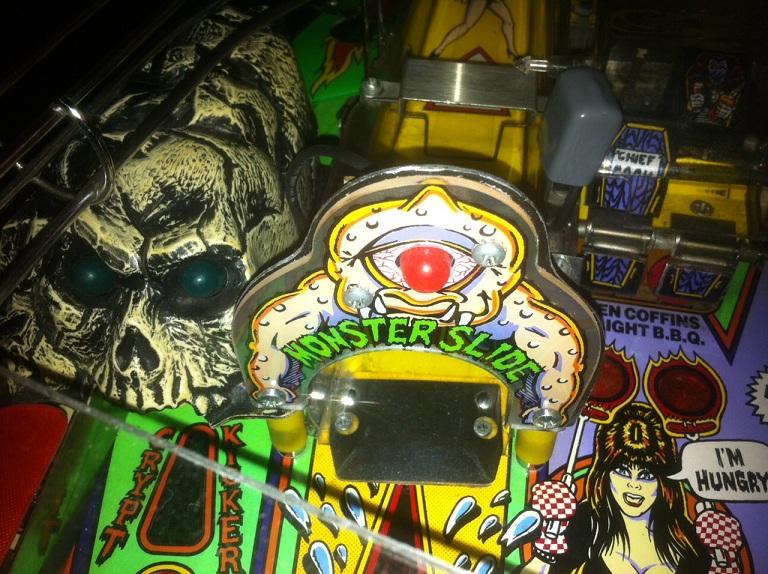

Voila, à mon avis si tu cherches sous la rampe, ou sous le plateau, tu vas trouver les fils...



[dalerg]

Voila, à mon avis si tu cherches sous la rampe, ou sous le plateau, tu vas trouver les fils...

Super! merci beaucoup pour ces photos!

Par contre... question de néophyte... la petite plaque rouge? c'est d'origine ou c'est toi qui l'a "bricolé"?
j'identifie bien le support d'ampoule type "twisted lock" mais par contre le circuit imprimé se trouve-t-il direct tout fait?

Ah aussi... y a l'air d'avoir un truc soudé sous le support de l'ampoule... c'est une diode en série ou un truc dans le genre?

Merci encore en tous les cas! vivi



[Pierrot_n]

Bah justement la petite plaque rouge c'est le circuit sur lequel se loge une twisted lock, soulève ton plateau et tu en verras plein des comme ça.



[dalerg]

Bah justement la petite plaque rouge c'est le circuit sur lequel se loge une twisted lock, soulève ton plateau et tu en verras plein des comme ça.

bonsoir et meilleurs voeux pour 2014!

Bon j'ai trouvé les fils qui sont censé arrivés a l'ampoule du décors. c’est déja ça...
J'ai du démonter le crane pour les trouver... et par contre... BARBARIE ! ...ils sont coupés a ras le plateau (...il y avait énormément d'organes de jeux désactivées/court-circuitées sur ce flipp...)

Du coup les fils c’est pas vraiment un soucis maintenant que je les ai trouvé... Kontent
Par contre j'ai pas réussi a trouver de pièce correspondant a cette plaque rouge sur restorpinball...
Du coup le néophyte que je suis se demande ce qu'il pourrait utiliser en lieu et place de cette plaque rouge.

Merci encore pour votre patience! vivi



[Pierrot_n]

Je pense que tu dois pouvoir utiliser une ampoule à douille au lier de Twisted lock mais cela demande quand même confirmation des spécialistes. (avec une diode)



[David]

OUi juste une douille et une diode en série et cela ira

Tu peux te le bricoler le circuit imprimé là



[dalerg]

Super!

merci pour ta réponse pierrot_n et merci pour ta confirmation David!
