Resolu Doc incomplète gottlieb BAD GIRL

[Thorong81]

Bonjour la Team , , sur ma documentation du connecteur A1-6 de ma driver , il me manque la correspondance des fils et du numéro d'emplacement sur le connecteur de 1 à 19
Sur l image en PJ on voit l arrivée de mes fils mais pas le numéro associé , le scan des docs sont legerement incomplète; quand j ai refais la connectique j ai fais des erreurs
si vous l avez complete merci beaucoup



[Thorong81]

En l occurrence c est la page 44 ou il manque u_n bout sur la gauche



[David]

La photo là que tu montres n'est pas la driver
Mais la connectique CPU matrice à Switchs

J'ai le même que toi

Par contre j'ai le manuel Papier... Si j'ai un peu de temps et que personne ne -t'as passé la partie là avant



[David]

hop là

Manuel - Sales Filles, Bad Girls

Page 43-44, parties manquante dans le El Manouel que l'on trouve sur le nénét Bon le pdf est à l'envers quand vous l'ouvrirez, c'est du vite fait pour dépanner, et pis il y a les boutons inversion dans le RiDheur Grosse daube d’acrobate :p

www.flipperfrance.com



[Thorong81]

Merci David, il me manque juste la suite )



[Thorong81]

Pour info les fils étaient soudes, je me suis mal debrouillé j ai du inverser quelques fils et je me retrouve avec des pannes , je vous dis pas toute les vérifications que j ai faite, bobines diodes, circuit demontage complet de la bank de cibles et in finé j ai fais une erreur de branchement, car je testé la continuité mais pas au bon emplacement sur la connectique



[FrançoisP]

hop là

Ça s'ouvre à l'endroit



[Thorong81]

merci et hop je reprend le travail



[Thorong81]

Merci a vous , du coup je refais les connectiques avec les bon emplacements mais j'ai un petite "bug"

Avec le retour control board sur les emplacement 14 et 15 , je devrais avoir :
Emplacement 14 --> 644 bleu jaune jaune et Emplacement 16 -->666 bleu bleu bleu
et il me reste deux fils qui ne correspondent pas au niveau couleur
un fil bleu gris gris et un fil orange blanc donc rien a voir votre avis ??



[Doms66]

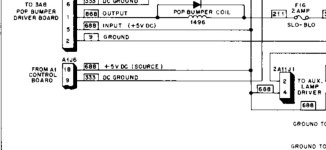

Pour tes deux fils restant surement l’alim des cartes bumpers , bleu gris gris (688) = +5v pin 18 et orange orange orange (333) = GND pin 19, à vérifier sur le manuel. Pour les deux return manquants, tu peux regarder les contacts qu’ils pilotent sur ton schéma, si il y en a, il se sont peut-être perdus entre le plateau et la carte.



[FrançoisP]

à vérifier sur le manuel

Voilà



[Doms66]

orange orange orange (333) = GND pin 19

Autant pour moi, pin 9 oui



[Thorong81]

ho , bien vu !!!,
Je pense que je vais résoudre pas mal de bugs
je vous tiens au jus merci pour le redémarrage



[Thorong81]

Ok j'ai refais le câblage
pour les pins 14 et 16 c'est normal de ne pas avoir de câblage, sur le Switch matrix "not used" donc pas de besoin )



[Thorong81]

C'est bon tout est nickel pour la petite histoire , je chercher l'ensemble de mes pannes avec de grosses fiabilisations :
Les masses, vérification des bobines pont de diodes , les petites cartes de diodes, l ensemble des contacts, la continuité , j avais refais l ensemble des connectiques de la carte mère a la carte driver
et c est vrai que la seule chose que je n avais pas vérifier c est le bon emplacement des fils sur A1J6-> erreur de debutant
dernier petit soucis une bobine qui fume ) sur la bank de cible mais je vais trouver
merci



[FrançoisP]

une bobine qui fume

Nouveau sujet



[Thorong81]

C'est bien la 1ere fois que ça m'arrive



[David]

OUAI OUAI OUAI OUAI



Bon tout marche Sylvain, réglé?



[Thorong81]

juste la bobine finaliser, elle remonte pas malgrés le changement de diode et de bobine , m



[Thorong81]

mais je vais gérer donc dossier clos
