DE Secret Service - Transistors pilotent mauvaise bobine

[math]

Bonjour,

Sur mon data east Secret Service les transistors de la carte CPU ne déclenchent pas les bonnes bobines.

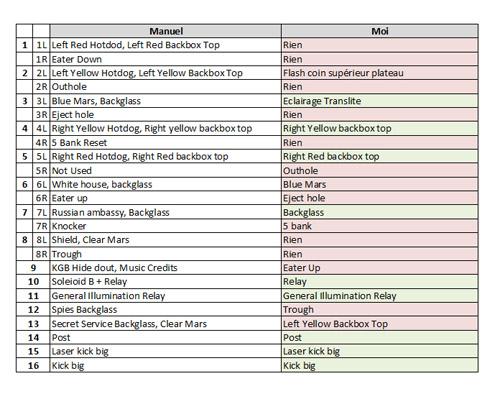

Voici un tableau récapitulatif :

Les commandes des bobines en question passent par la carte MRB.
Je soupçonne donc un mauvais branchement des connecteurs.

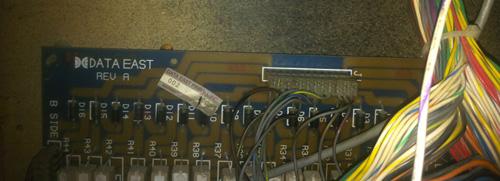

Voici les branchements présent dans mon flipper :

J1:

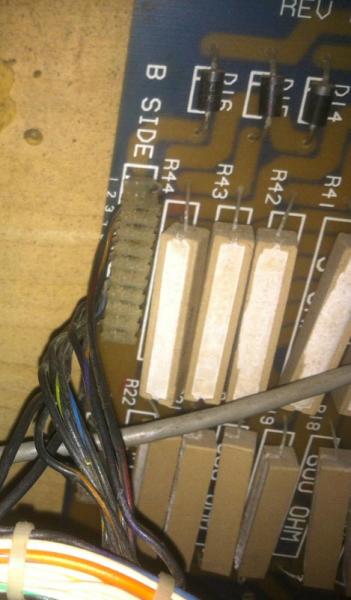

J2:

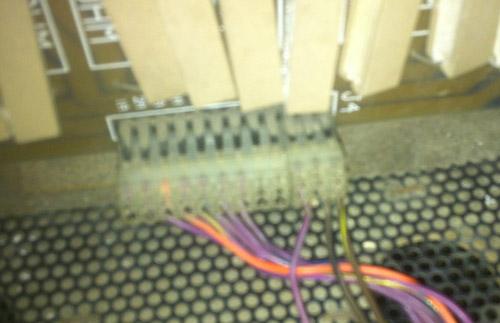

J4:

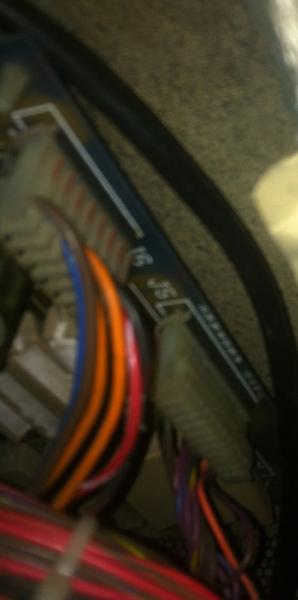

J5+J6:

Pourriez vous m'indiquer si des branchements ne sont pas inversés ?
Je n'arrive pas à le déterminer avec le manuel.

D'avance merci,
Mathieu



[math]

Les bobines 10,11 14,15,16 ne passent pas par cette carte et fonctionnent comme il faut.



[Sylvain]

J'ai regardé sur mon Data East, mais les prises et les couleurs de fils sont différentes.

Par contre, j'ai constaté que les fils sur les prises étaient tous dirigés vers l'extérieur de la carte, à l'exception des fils qui traversent la prise. Sur tes photos, on voit que J1 et J5 parraissent inversées pour ce qui est des fils, car les prises sont dans le bon sens.

Bon courage



[math]

Problème résolu il s'agissait bien de câbles inversés.
Merci
