Resolu CPU Hollywood heat ?

[TONYTO]

Bjr/Bsr

J essaye de faire redémarrer ce sys80b ...et je n y arrive pas !
Pour l instant...

J explique le cas.
Après checking... fiabilisations, réglages , contrôle et autres...

La CPU m indique 5 volt en sortie de condo C1 sur celle ci...
Branchement des afficheurs uniquement...
Rien !!!

Les tensions d alimentation et les continuités sont bonnes en A12P6 et A10 P2..35 ,4 VAC et 6,2 VAC..
Le bandeau complet des afficheurs A4 n est pas en cause...
En l essayant sur le Monte Carlo..il fonctionne parfaitement !

Rechecking de la CPU

Sur celle ci
C11 ( couplé à Z5 5101L-1 BK RAM )sonne au test diode...les autres non!!
Je l ai changé mais toujours pareil !!
R6-R44- et R 45 sont sous les valeurs d environ 25 % mais les mesures doivent être fausses a cause des retour

A noter que la carte son ne s allumé pas tout le temps...(7/10 allumage ok avec led rouge)

Il me fait qd même la séquence démo sur le plateau avec synchronisation des ampoules suivant ordre logique !

Aucune action des crédits et TIlt..

Avant que je cours dans tous les sens avec un Z ou U quelques choses...
Je ne suis pas équipé d oscilloscope ou de crayon logique...

Le syndrome svp !????
Ou la marche à suivre svp...





Merci de vos réponses...
Je pense a être résigné a sortir un JOKER....



A+ bonne bille



[David]

OU la la une cpu que j'ai faite en 2006 elle a 15 ans déjà de loyaux services
Cela aurait du tomber en panne avant non mais

Ecoute sans oscillo etc ... tu ne pourras rien faire

QUE deux trois choses

Avoir la tension en broche 39 et 37 du 6502
Avoir la tension de la broche 40

Le reste tu ne peux faire et même si tu avais un oscillo faut savoir interpréter les signaux !

Ce qui est courant dans le cas d'une panne, c'est la connerie d'avoir touché les contacts sous tension
Du coup Matrice et Riot HS (Z11 à Z15 et U4)

S'ils sotn chaud bouillants pas à chercher plus loin
Mais comme tu l'as vu les papattes sont repliées et CELA SANS AVOIR LE COUP DE MAIN je dis de suite on 'ny touche pas
Car tous ceux qui ont essayés m'ont flingués les pistes et rivets !



[Fred G5]

J'allais dire pareil cela sent un RIOT grillé suite à mauvaise manipulation sous tension



[TONYTO]

Bon...un truc est sur...c est que je fais super gaffe à ne rien manipuler sous tension...
Le malaise était avant !

La garantie double décennale de RP est applicable je suppose ??
Merci !

Je regarde ce que tu me dis plus haut et te tiens au courant...
Par mail sur RP je crois... voilà mon Joker

Merci de vos réponses a vous 2

Bon après midi !



[David]

La garantie double décennale de RP est applicable je suppose ??

La garantie = Coup de pied



[Couin]

Et double en plus



[TONYTO]

Grrrrr...un petit billet Couin....et tu m appuie pour la garantie ?
Qu est-ce que tu en penses ?



[TONYTO]

Bjr/Bsr

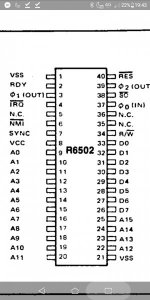

Alors...se basant sur ce schema...le 1 et 40 étant a droite sur la CPU...

Tension VDC :

Pin 37: 2,09
Pin 39: 2,29
Pin 40: 4,38

A noter que : U1 U4 U5 U6 sont tiède voir froid après environ 5-7 min d allumage...

Voili voilou...

Merci !
A+ bonne bille...



[David]

Cela semble correct avec un multimètre
Soit oscillateur et Reset seraient bon

Maintenant est ce que quelqu'un à bricolé le Piggyback ? Car j'ai vu de la soudure récente
Teste voir les pistes entre U3 et U3 (sous le piggy comme les sys80A les pistes sont identiques) et ce jusqu'aux Riot



[TONYTO]

Bjr/Bsr

Oki...je vais voir ca !
Un pin cassé sur sur la Prom1 a été ressoudé auparavant par un quelqu'un...

Bon dimanche !



[TONYTO]

Bjr/Bsr

Les pistes entre U3 et U3 ont été testées en continuité....OK partout !

Les pistes ADDRESS BUS et DATA BUS entre U3 et tout le reste
(U1-U4-U5-U6 , Z10 et Z12 ) ont été testées.... toutes ok !

U4-5-6 (pin 38)et Z8....ok...
U1 (4-40) et U4-5-6 (25-34)...OK...

Etc..etc...

Je soupçonne que le malaise n est pas là...

Petite question David...( Bête sûrement pour toi...):

Si je vire les PROM 703X 1 et 2 de la CPU du Hollywood.. que je mets celles du Monte Carlo et que j essaye la CPU du Hollywood sur le Monte Carlo ?
Aucun risque pour les PROM ( du Monte Carlo )et le flip ?
On pourrait ainsi voir si les PROM sont HS ?
Merci


A+ bonne bille !



[TONYTO]

Les pistes ADDRESS BUS et DATA BUS entre U3 et tout le reste
(U1-U4-U5-U6 , Z10 et Z12 ) ont été testées.... toutes ok !

Avec Z5 5101L-1 aussi...



[TONYTO]

Prom 708 X1.... 1 et 2 pour le Monte Carlo... merci



[David]

Tu peux pour les mémoires, ce sont bien des 2764 et 2716 dans les deux cas de tes jeux là



[TONYTO]

Bjr/Bsr

Impek!!!...
Du moment que ça ne me cramme pas les 2 Prom du Monte Carlo...
Moi ça me convient !!!

Je fais ça au plus vite...et on voit la suite des choses...

Je ne toucherai pas au U ni au Z quelques choses...

Départ pour RP ? Ou 2 nouvelles PROM pour le Hollywood heat...?

A+ Bonne bille....



[TONYTO]

Bjr/Bsr

Résultat ? ...

Direction...RP !!!! A voir avec Bigboos...

CPU du Monte Carlo avec les 2 Prom du Hollywood heat sur ce dernier..

Flip /son / lumières ...Tout ok !!!

J essaye même pas la CPU du Hollywood heat avec les Prom du Monte Carlo sur celui-ci...perte de temps...je pense...

Je te contacte par mail ! Chef...

A + bonne bille...



[David]

PRom Prommmm Prommmm Prommmmm

Donc elles sont bouana

On verra alors oui sur Rp pour le reste
Suit la procédure, et attention dixit le message privé, cela va chier des bulles



[TONYTO]

Ouppss la....

D ailleurs je viens de t en envoyer un autre...

attention dixit le message privé, cela va chier des bulles

Je ne demande pas de bouffer l emballage de protection !

Et ça Mécréant !!!???
C est un livre de prière pour bonne soeur ???


A+ bonne bille...



[David]

Cela aide à prier les Seins OUI



[David]

Va falloir que je sorte mon Chapelet ce soir (pas anal )
