Question Cougar darts valley 1986

[Jole62]

Bonjour a tous,

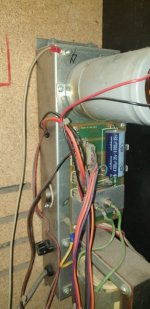

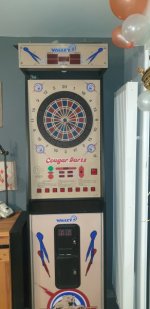

Je possède un cougar darts valley de 1986...

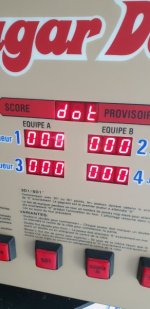

A l allumage j ai un code defaut DOT et un bip sonore en discontinu.
Comme si je reste appuyé sur le bouton double out lors de l allumage sans jamais le relâcher..
Après plusieurs tests,je possède aussi une royal dartes de chez lowen darts ,
Il s avere que j ai un souci sur la carte afficheur du bas.
Quelqu un saurait il m orienter un peu sur les divers composants ou voir éventuellement un pro connaissant ce type de jeu flechettes
D avance ,merci
Jonathan



[jml]

salut !!

N'y aurait-il pas un des multiples contacts de la cible qui serait bloqué, par hasard !

@+



[David]

Faudrait choper le manuel
Car le code doit être signalé dedans
Aurais tu le manuel en pdf ?



[Jole62]

Bjr et merci vos retours..

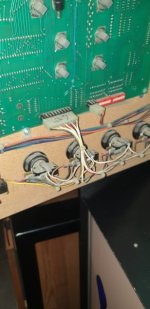

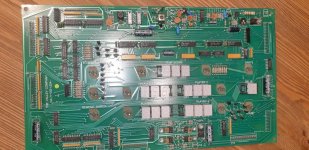

Alors non il n y a aucun contact de la cible qui est bloqué..ca vient bien de la carte electronique en photo,j ai un 2eme jeu de flechettes et j ai donc inversé les carte pour vérifier!
je possède bien la doc ,comme dis plus haut ,le defaut dot me dit que l interrupteur DOUBLE OUT reste fermé, mais en aucun cas ça vient du bouton,ça vient de la carte



[David]

Si tu as le schémas je peux entrevoir d'aider



[Jole62]

Ah !super sympa



[Jole62]

Par contre je l ai en pdf mais je ne sais pas le poster sur le site



[David]

Tu peux mettre cela dans les ressources
Je vais ouvrir d'ici peu un onglet Arcades, fléchettes

Alors quand cela sera fait tu pourras déposer ton pdf
Bon pas 150 Mo cela sera refusé car j'ai pas vocation à faire un serveur FTP de fichiers



[Maitre Des Lieux]

C'est créé



[Maitre Des Lieux]

Bon pas 150 Mo cela sera refusé car j'ai pas vocation à faire un serveur FTP de fichiers

8 Megas la limite



[Jole62]

C est good,
Je viens de l envoyer!



[David]

JE verrai cela demain alors si je peux ...
Car là plus le temps
Journée pas finie encore....



[Jole62]

Il n'y a pas le feu tkt!
Chaque journée a son lot de surprise et on court tous après le temps!!!



[David]

Bon ou je suis miro ou alors il manque de la doc
Je vois J15 et J14 pour les boutons en question mais dans les schémas j'ai que deux broches de J14
Il manquerait pas un truc ?

Fait voir un peu sur ton jeu ce qui est connecté en J14 et J15
Car là manque un bout pour te guider je pense



[Jole62]

Bonsoir et Merci de te pencher sur mon problème!
J15 est connecté aux boutons Shangai 301 et 501
J 14 n est connecté à rien
Pour moi c est en j13 que vient se connecter double out



[Jole62]

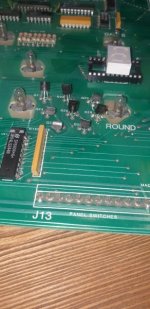

En photos broches connectées...j15 et j14



[David]

Pour moi c est en j13 que vient se connecter double out

Ah bien alors, cette info m'était essentielle

Donc dans le cas là

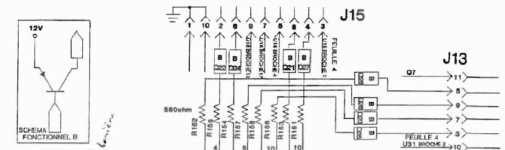

Teste les transistors notifiés B , j'ai pas d'infos sur les références par contre, je ne trouve pas cela dans le manuel



Et cela re viendrai ici



Pour les transistors je ne sais aider plsu j'ai pas la config dans le manuel du montage B, à la limite, me montrer cela sur le circuit

Après là tu as la liste des IC (sur les parties que j'ai prise en copie de schéma)

U31 - U25 et ou U28



[Jole62]

Merci pour ton aide ,je regarderai ça ce week end!



[David]

Oki



[Jole62]
