Connecteur J604 sur carte DOT

[phoenix101]

Bonjour à tous,

Pour situé un petit peu, je termine juste la restauration complète de mon Terminator 2.

J'en suis donc à tout rebrancher selon les photos que j'avais prises et la il y a un truc marrto
Sur la carte Dot Matrix Controler, j'ai une prise qui se branche sur le connecteur J604. Par contre la prise à l’extrémité de mon câble (identique à celle qui se branche sur le J604), elle va où ? débil
C'est une prise de test ou quoi ? J'arrive pas à retrouver de prise mâle nulle part !

J'ai raté un truc ou bien il faut que je retourne à la mécanique auto ?

Merci par avance pour votre aide



[David]

C'est le connecteur qui alimente ta dalle dot

Voir sur ton panel et suis les fifils



[phoenix101]

Voir sur ton panel et suis les fifils

Ben c'est pour ça que je devenais marrto C'est qu'en fait sur l'afficheur je n'ai pas ce connecteur ! Je n'ai que la nappe qui vient du J603 sur le DMT et un connecteur qui vient du J101-6 et J101-7. C'est tout !!!

Bon j'ai testé et ça marche bien comme ça ! Je vais laisser mon câble qui vient du connecteur J604 redescendre dans la caisse !

Maintenant il ne me reste plus qu'à tester que tout fonctionne bien



[claude.couillerot]

salut
le connecteur J604 aliment la dalle en P1 sur la dalle vivi



[David]

Ce qui est curieux c'est que cette nappe est d'un tenant, liée avec d'autres fils normalement

Regarde si cela est pas tombé dans la caisse
Et tu dis que cela marche ? Je pige pas, car sans cela l'afficheur ne peut s'allumer ? Pige pas là !



[phoenix101]

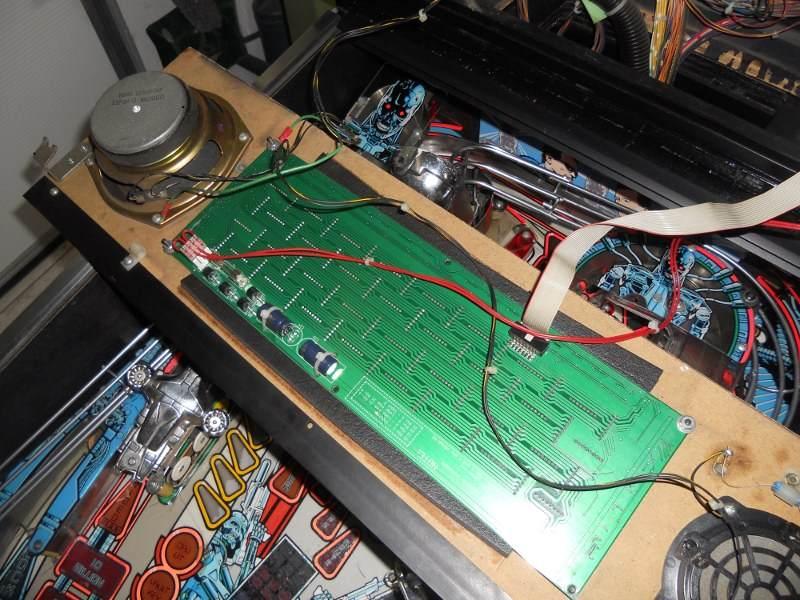

Pour faire plus simple, voici une photo de l'afficheur.
Par ailleurs, petite rectif concernant le connecteur 2 broches: il vient bien du J101 mais des broches 1 et 2 et non pas 6 et 7 !



[Cyber-greg]

Salut, cest un dot a led en faite je pense



[phoenix101]

Salut, cest un dot a led en faite je pense

Je plussois joke



[David]

Dans ce cas le connecteur sert plus à rien effectivement



[claude.couillerot]

je comprend maintenant pourquoi tu a demander de led



[David]

Oui il a crié à l'aide, pardon : A led
