Cartes Sons Gottlieb, Système 1, Système 80, Système 80A

[Thierry TMR]

Bonjour,
Il y a cinq modèles de cartes qui couvrent ces générations. De la plus ancienne à la plus récente.
1) La carte 3 tons (Charlie's Angels)
2) La carte Système 1 évoluée (Torch, Incredible Hulk)
3) La carte Système 80 musicale (James Bond, Pink Panther, Black Hole export))
4) La carte Système 80 "échafaudage" (Jacks to Open, N°687)
5) La carte parlante (Spirit, Haunted House, Black Hole import US)

J'ai voulu mettre une photo mais passe pas, pas doué le gars.

Si la connectique depuis les système 1 jusqu'au 80A à cartes parlantes sont "mécaniquement" compatibles (brochables), je sais qu'électroniquement, une carte parlante sur un système 80 (Black Hole Export par exemple) à la place de la carte musicale l'endommage direct.
Il faut virer le shunt et implanter l'alim carte Son qui va bien.

J'ai lu le sujet sur la réparation de ces cartes.
http://www.flipperfrance.com/index.php/articles/181-cartes-sons-sys1-80-80a-volues

Je ne connaissais pas la quatrième et son échafaudage d'origine Gottlieb. Selon l'étiquette et son inscription "687", j'en ai déduit qu'elle venait d'un Jacks to Open.

Ma question est :
Ces modèles sont-ils compatibles, testables et audibles entre eux ?
J'ai en stock un Charlie's Angels (carte 3 tons), un James Bond et un Pink Panther. Seul ce dernier est assemblé.
Si j'ai pu tester la troisième version, puis-je tester la seconde et la quatrième sur le Pink Panther ?
Il faut monter le potentiomètre volume à fond ?
Ca grille ou ça ne marche simplement pas ?
Il faut impérativement les modèles ou évolutions qui correspondent ?

En fait,J'ai installé la quatrième et la seconde sur le Pink Panther : Silence complet
J'ai pu accéder à un Torch et retester la seconde : Silence complet. Pourtant le PROM est bonne, je l'ai installé sur la carte de la machine.
Ai-je pu casser quelque chose avec mon assemblage hasardeux ? Si oui quoi ?

D'avance merci
TMR



[Couin]

Pour les photos : Premier sujet du premier forum : http://www.flipperfrance.com/forum/viewtopic.php?id=40



[Thierry TMR]

Merci m'sieur.

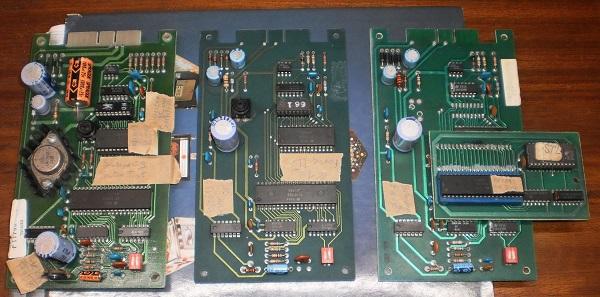

Ca parle mieux avec l'image ?
De gauche à droite, la 2, la 3 et la 4.
Manque à gauche la 1, la carte 3 tons des premiers Système 1.
Manque à droite la 5, la carte parlante, beaucoup plus grande que les autres.
A+
TMR



[David]

Bien je t'avais déjà fait un topo rapidos sur le mail d'RP et je t'avais dit de faire un coucou ici. Ce que tu as fait.

Soit la carte à gauche est une Sys1 Gottlieb et ce UNIQUEMENT à brancher dans un jeu SYS1

La centrale un sys80, ne vas ABSOLUMENT PAS dans un sys1

Si tu as mis une des deux cartes dans un autre jeu, cela aura pour effet de détruire la partie alimentation de la carte (si on laisse un moment), car la sys1 auto-régule le 5V et la sys80 en dépend d'ailleurs ...

Soit pas bon ménage et peu sûr que cela n'ai pas engendré de bons dégâts.

Pour la carte de droite elle peut se mettre dans un sys80 et 80A
Doit fonctionner dans le deux

Soit idem la carte au centre peut aller dans un sys80A
Mais les sons seront mal sélectionnés, rien de plus

La carte à droite est une Mylstar ....Juste entre Gottlieb CO et Gottlieb Mondial Group ...

A voir dans le magasine trimestriel .... Frédérick en a parlé.



[Thierry TMR]

Bonjour,
J'y vois un peu plus clair.

La carte à droite sur la photo, la quatrième dans la liste de cinq, fonctionne dans un Système 80. Si elle est muette dans mon Pink Panther, c'est simplement qu'elle est en panne.

La carte Système 80, au centre sur la photo, la troisième dans la liste de cinq, est INCOMPATIBLE avec les Système 1. Que ce soit la 3 tons basique ou le modèle évolué (Torch, Incredible Hulk...). Dégâts assurés dans l'alimentation interne.

La carte Système 1 évoluée, à gauche sur la photo, la seconde dans la liste de cinq, est INCOMPATIBLE avec les Système 80 et au-delà. Dégâts assurés dans l'alimentation interne (et plus ?).

OK, j'ai fait un test malheureux à supposer qu'elle ait été valide.
Est-il possible de tester cette carte Système 1 évoluée sur un Système 1 qui a une carte à 3 tons, genre Charlie's Angels ?

Salutations
TMR



[David]

NON



[Thierry TMR]

Bonjour,
David, tu avais rédigé un article sur la réfection de ces cartes.
http://www.flipperfrance.com/index.php/articles/181-cartes-sons-sys1-80-80a-volues
A moins que cela n'existe déjà, il serait pertinent de le complémenter avec des infos de compatibilité entre systèmes évoqués dans cette discussion. Sons ? Pas de Sons ? Risque de casse ? Etc.
Malgré les avertissements dans la doc du Black Hole, certains ont déjà endommagé des cartes parlantes par un branchement direct sans virer le shunt.
J'ai déjà lu la prose de Couin sur ce sujet, il m'approuvera sûrement.

Le sujet est dense, complexe pour un non initié en électronique. J'ai fait Mea culpa, d'autres se reconnaîtront peut-être, d'autres encore n'ont pas compris l'erreur.

Le connecteur est "mécaniquement" toujours le même.=> Danger potentiel.

Salutations
TMR



[Couin]

J'ai déjà lu la prose de Couin sur ce sujet, il m'approuvera sûrement.

Euh ? Je n'ai pas souvenir d’avoir claqué de carte son en ayant oublié de remplacer le shunt par la carte alim auxiliaire. A moins que tu parles d'autre chose foulecamp



[Thierry TMR]

Meuh non !
Je n'ai jamais insinué que tu avais fait une telle bourde.
http://www.flipperfrance.com/forum/viewtopic.php?id=7784
http://www.flipperfrance.com/forum/viewtopic.php?id=2120
http://www.flipperfrance.com/forum/viewtopic.php?id=4736
http://www.flipperfrance.com/forum/viewtopic.php?id=5581

Je dis juste que tu fais autorité sur le sujet et que tes conseils permettent de réparer cette carte et aux ânes comme moi de corriger leurs bêtises comme un assemblage "contre nature".



[David]

Si tu as mis le connecteur d'alimentation avec du +30 V sur la carte sons .... cela à du fumer de suite le fusible 1Amp



[Couin]

Meuh non !
Je n'ai jamais insinué que tu avais fait une telle bourde.
http://www.flipperfrance.com/forum/viewtopic.php?id=7784
http://www.flipperfrance.com/forum/viewtopic.php?id=2120
http://www.flipperfrance.com/forum/viewtopic.php?id=4736
http://www.flipperfrance.com/forum/viewtopic.php?id=5581

Je dis juste que tu fais autorité sur le sujet et que tes conseils permettent de réparer cette carte et aux ânes comme moi de corriger leurs bêtises comme un assemblage "contre nature".

mdr ouais c'est pas terrible leur truc pour le coup vivi



[David]

PAs terrible, bien non une carte par génération de jeu, je trouve cela bien



[Couin]

Ouais mais qu'ils utilisent les mêmes connecteurs on voit que ca peut etre destructif.



[David]

Ah oui dans ce sens, mais bon ....



[Couin]

Toute façon c’est trop tard mdr



[Thierry TMR]

J'adhère au commentaire de Couin, le MÊME connecteur pour le MÊME sous-ensemble MAIS avec des adresses de tensions différentes de 1977 à 1982 : Gottlieb aurait pu faire moins piégeur.
David, un complément d'info à ton sujet
http://www.flipperfrance.com/index.php/articles/181-cartes-sons-sys1-80-80a-volues
serait le bienvenu.

David, ton produit balaie des Systèmes 1 évolués à 80A.
http://www.restorpinball.com/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=666&category_id=119&keyword=6530&option=com_virtuemart&Itemid=54
Si je souhaite tester une Prom Sons douteuse de Torch par exemple, Elle a le même format que celle d'une carte Sons de Système 80. Implanter cette Prom sur carte/flipper Système 80 est tentant.
Encore une connerie à éviter, silence complet ou on entend quelque chose ?



[David]

Tu peux. Les mémoires là sont les mêmes

Cela ne vas pas altérer la mémoire mais cela ne peut pas donner de sons (car le programme dans le 6530 est différent pour la sys1 et sys80)
