Question carte CPU semble hors tension Data East Lethal Weapon 3

[rapeor]

Bonjour à tous,
Je remets en route mon flipper bien bricolé et surement mal pendant son exploitation, je l'ai acquis il y a une bonne quinzaine d'année, et a bien fonctionner hormis un problème sur le Dot.
J'ai eu un soucis d'arc électrique sur le connecteur CN8 j'ai tout laissé tomber plusieurs années par dépit. J'ai ensuite confié la carte à David pour restauration, elle est revenue toute belle , mais par manque d'expérience je ne voulais pas me lancer sur la réfection de la connectique tout seul , peur de faire des bêtises.

Un ami devait m'aider, je l'attend toujours, et cette année je me suis donc décider a le faire ,, je me suis aperçus de grosses coulées d'acides sur la carte Cpu qui est donc aussi passée entre les main de notre expert.
La j'ai tout remonté, mais la carte Cpu ne semble pas alimentée, je n'ai aucune des 3 leds allumées
J'ai seulement une partie des ampoules du fronton et du plateau d'allumées, le dot avec quelques lignes et points, j'ai laissé seulement sur le Cpu CN17 et sur l'alimentation CN4. Je dois tester le 5V et le 12 V mais je vous avoue que je suis perdu, je vois pas ou prendre ses valeurs. J'ai farfouillé un peu partout, mais je ne suis pas plus avancé (très gros débutant en électro). Qu'en pensez vous?



[rapeor]

Mon ordinateur doit être possédée en même temps je suis en train d'écouter Black Sabbath


Edité par le chef pour remettre de l'ordre dans tous les messages et nettoyage



[rapeor]

Ok compris disons que j'aime bien comprendre les choses et qu'avant de poster sur des forums j'essaie de trouver les réponses par moi même par tout les supports et canaux possibles mais là je pêche par méconnaissance totale du sujet



[David]

Ceci je t'en avais par parlé de la BE E B L E c'est interdit sur FF
Bien noté dans la charte
Il y a des trucs bien, clairement, et il y a aussi le WikiChiot
Comme cela tu as tout compris

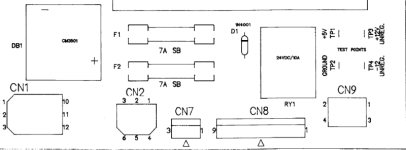

Donc avant d'aller plus loin UNIQUEMENT alimenter la carte régulation dite POWER BOARD





Située donc en haut à gauche dans le fronton

Vérifie les deux fusibles de 7 Amp (F1 et F2) et l'état des deux connecteurs CN1 et CN2

Au besoin tu nous fait une belle photo bien nette et éclairée pour voir tout cela

Si ceci est bon il faudra mesurer ton +5V +12V toujours sur cette carte avec un multimètre en position 20 VDC



Les points de tests sont mentionnés en Anglais TEST POINT

Tu mets le fil noir sur GND et le fil rouge sur +5 et en seconde mesure +12 UNREG (ce qui signifie non régulé, tu auras une valeurs souvent entre 9.6V et 15V)

Et tu nous rapporte tout cela



[rapeor]

Merci David pour cet éclairage eh bien je viens de m'apercevoir que je n'ai plus de piles dans mon testeur la suite demain soir après l'achat de cette pile c'est là que tu vois que tu es clairement en formation.... Et que tu ne comprends pas grand chose, d'ailleurs rien a voir mais si quelqu'un a besoin d'infos sur l'horlogerie la c'est mon domaine
Bonne soirée à tous



[David]

Vu ce que tu fais en activité cela ira tout seul
Car d'office là tu es concis et ordonné

On et je t'aiderai dans nos limites possible via internet



[flip78]

....en même temps je suis en train d'écouter Black Sabbath

Paranoid ?



[rapeor]

Paranoid ?

War Pigs



[rapeor]

Vu ce que tu fais en activité cela ira tout seul
Car d'office là tu es concis et ordonné

On et je t'aiderai dans nos limites possible via internet

Merci je vais faire de mon mieux c'est vrai que l'horlogerie et l'ectronique sont des matières de logiques et de rigueur, la suite ce weekend je serais plus au calme je vois tiens au jus, merci du soutien en tout cas
