Hi.
Vais peut etre dire une connerie, mais TIP122 en inversant 2 pattes non ?
Vais peut etre dire une connerie, mais TIP122 en inversant 2 pattes non ?

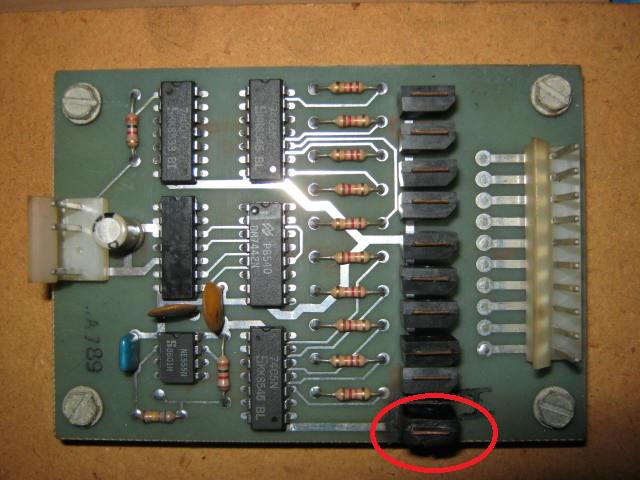

Souci avec les lampes commandées par la carte auxiliaire: aucunes lampes fonctionnent ( 10 lampes du cercle en bas du plateau et lampes rampe)

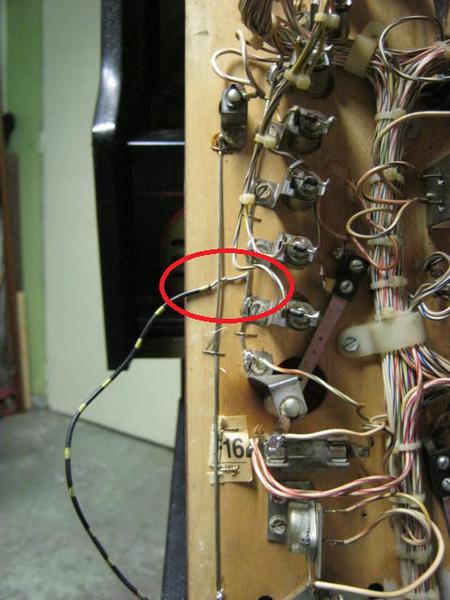

Quand je mets un fil pour créer une masse commune entre l'éclairage plateau et la masse de ces lampes celles-ci fonctionnent mais restent clignotantes lors d'une partie.
Que puis je faire pour résoudre ce problème.
Eventuellement je peux vous mettre une photo.
Quand je mets un fil pour créer une masse commune entre l'éclairage plateau et la masse de ces lampes celles-ci fonctionnent mais restent clignotantes lors d'une partie.
Que puis je faire pour résoudre ce problème.
Eventuellement je peux vous mettre une photo.

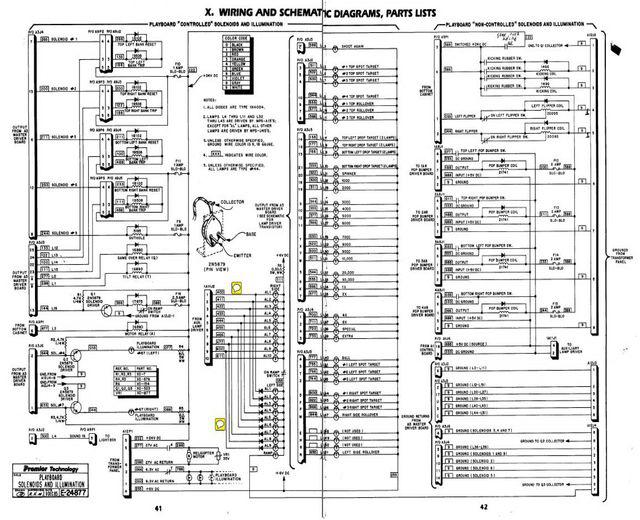

J'ai vérifié sur le schéma, je ne vois pas de correspondance avec un relais mais simplement avec contact.
Je mets des extraits du schéma.
En conséquence je pense que le problème est dû à la carte auxiliaire.
Je mets un post dans recherche pour une carte auxiliaire.

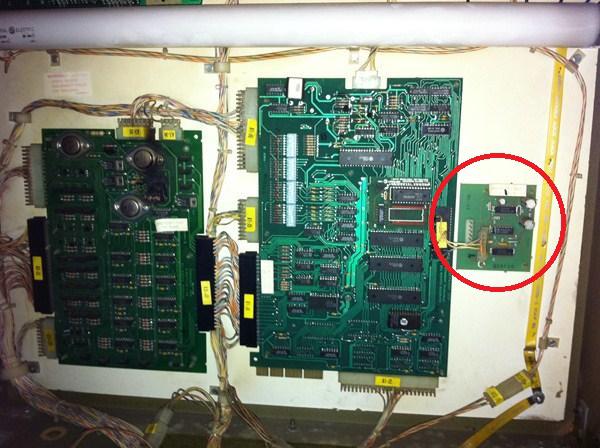

Autre question dans le fronton, il y a une petite carte qui correspond à la carte Reset.
Celle doit-elle être branchée
Merci avance de toutes les réponses qui me seront apportées.
Je mets des extraits du schéma.
En conséquence je pense que le problème est dû à la carte auxiliaire.
Je mets un post dans recherche pour une carte auxiliaire.
Autre question dans le fronton, il y a une petite carte qui correspond à la carte Reset.
Celle doit-elle être branchée
Merci avance de toutes les réponses qui me seront apportées.
Pour la petite carte, tu peux tout débrancher , à savoir le connecteur 40 broches (qui a l'étiquette jaune) qui se branche sur la carte CPU.
Cette carte est censé surveillé l'activité d'une partie du bus de données et d'envoyer un ordre de reset en cas d'inactivité (système planté) afin d'éviter de griller des bobines si le programme se plante pile à ce moment).
Avec le temps et la dérive des composant,s cette carte pose souvent plus de problème qu'elle n'en résout (d'ailleurs cette carte ne résout aucun problème, c'est juste une "protection").
Cette carte est censé surveillé l'activité d'une partie du bus de données et d'envoyer un ordre de reset en cas d'inactivité (système planté) afin d'éviter de griller des bobines si le programme se plante pile à ce moment).
Avec le temps et la dérive des composant,s cette carte pose souvent plus de problème qu'elle n'en résout (d'ailleurs cette carte ne résout aucun problème, c'est juste une "protection").
Voici le résultat du suivi des fils:

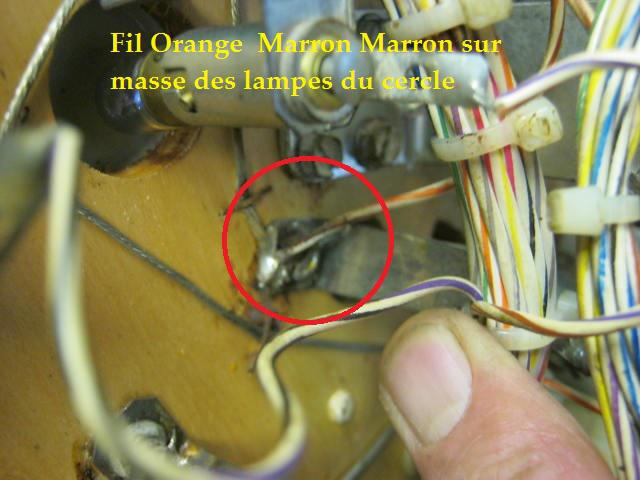

Fil orange marron marron : soudé en commun sur la masse des lampes du cercle (10 lampes).

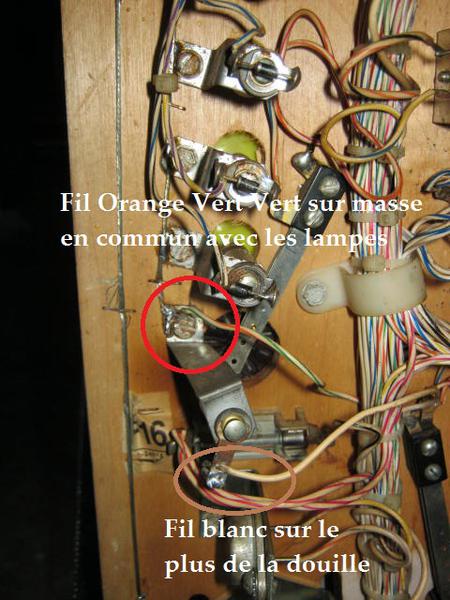

Fil orange vert vert : soudé en commun sur la masse des lampes de la rampe.
Fil blanc : soudé sur le + de la lampe Ramp qui lui descend dans la caisse avec toutes les masses du flippeur.
Voici les photos de la position des fils:
Extrait du schéma des lampes commandées par la carte auxiliaire:
Fil orange marron marron : soudé en commun sur la masse des lampes du cercle (10 lampes).
Fil orange vert vert : soudé en commun sur la masse des lampes de la rampe.
Fil blanc : soudé sur le + de la lampe Ramp qui lui descend dans la caisse avec toutes les masses du flippeur.
Voici les photos de la position des fils:
Extrait du schéma des lampes commandées par la carte auxiliaire:
