cablage cpu tx sector

luce08

Membres
Membre FF
salut vous tous
j'ai un soucis sur mon tx
la cpu rentre de revision les fils qui son en bas a gauche sur la cpu avait ete soude
j'ai tout dessoude numerote les fils de 1 a 15 mais je n'ai plus le sens
est ce que quelqu'un peut me donner l'ordre des fils ( couleur ) de gauche a droite pour que mon tx reprenne vie
si quelqu'un pouvez me faire une photo ce serait encore mieux je verrai les emplacement des fils
est ce qu'il y a des espaces vides a gauche ou a droite ou entre 2 fils
merci a tout ceux qui me repondrons
ludo


Couin

Palmus Modératus
Membre du personnel
Moderatator
Rassures moi, tu ne vas quand meme pas ressouder les fils ???
Sinon vas voir tes messages privés :)


luce08

Membres
Membre FF
non non je le remet au propre donc je reinstalle une barrette de connection mais pas moyen de remettre le bon cablage il doit y avoir des pistes vides mais les quelles c'est pour ca qu'une photo en gros plan de la barrette d'un tx me sortirait d'affaire je saurait quel fils va ou
merci pour la doc
ludo


Couin

Palmus Modératus
Membre du personnel
Moderatator
Et bien avec la doc tu peux retrouver le cablage : i la ya le code couleur de chaque fil, et les numéros de cosses des connecteurs.
Sinon, c'est de quel connecteur que tu parles A1J combien ?
J'ai un tx, je verrais pour t'en faire une vue si tu ne t'en sors pas ;-)


luce08

Membres
Membre FF
oui une photo serait plus explicite pour moi
il s'agit d'a1j6
les plans c'est comme du chinois pour moi
merci beaucoup
a tout hasard tu n'aurais pas un connecteur a1j6 qui ne te sert pas


Couin

Palmus Modératus
Membre du personnel
Moderatator
Désolé pour le connecteur, j'en ai un, mais je vais en avoir besoin. Il te faudra écumer les salons ou alors en recuperer un sur un vieux plateau. Tous les system80/80A/80B sont équipés de ce connecteur.
Sinon c'est aussi le même connecteur que pour les afficheurs 6 digits et 4 digits des system 80 et 80A.
Ca te laisse un large choix pour en dégotter un :)

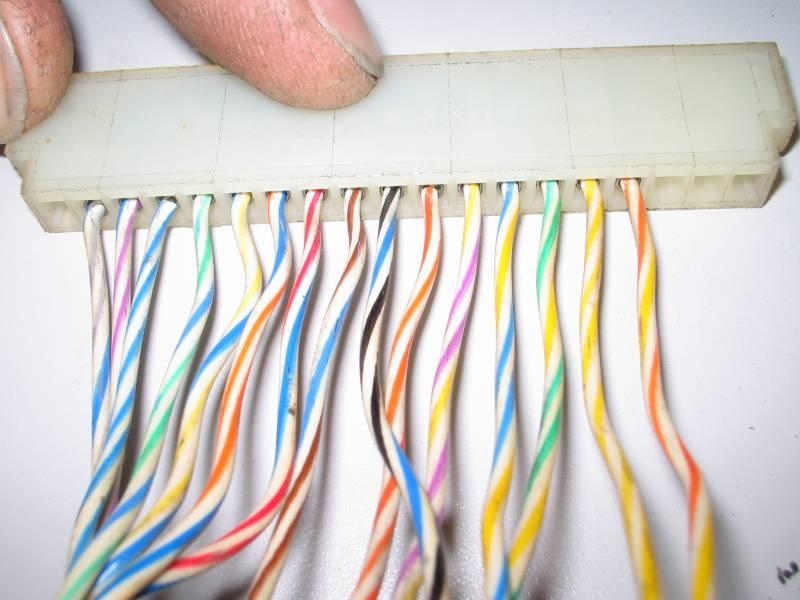

Pour ton cablage, j'ai fais la photo, la face visible du connecteur correspond à la face composants de la CPU. Soit, la cosse 1 est à droite (d'ailleur,s l'inscription 1 est aussi gravée sur la CPU, à droite du connecteur).



Soit, de droite à gauche :
1 : rien
2 : rien
3 : rien
4 : jaune orange orange
5 : jaune jaune jaune
6 : jaune vert vert
7 : jaune bleu bleu
8 : jaune violet violet
9 : orange orange orange
10 : bleu noir noir
11 : bleu marron marron
12 : bleu rouge rouge
13 : bleu orange orange
14 : bleu jaune jaune
15 : bleu vert vert
16 : bleu bleu bleu
17 : bleu violet violet
18 : bleu gris gris
19 : rien

Pour faire la correspondance avec le plan et t'apprendre à lire le chinois mdr , va à la page 40 du manuel, tu vas y trouvé une grille avec tous les cotnacts et sur la gauche, le connecteur A1J6 .
Chaque fil est reperé par un code couleur inscrit dans un rectangle (444 , 455 ect ect), sauf pour le 3ême fil qu'ils ont oublié, et qui devrait etre 433. Les fils qui vont sur la cosse 9 et 18 sont 2 pages plus loin.
A la page 17, tu as les codes couleurs, 0 = noir, 1 = marron, ect ect ... soit, par exemple 455 = jaune vert vert.


luce08

Membres
Membre FF
merci beaucoup j'attaque ca demain matin
j'espere qu'il va ressussiter ca fait plus de 6 mois qu'il ne tourne plus
et merci pour les explications du chinois je vais m'y pencher serieusement
encore merci ludo


luce08

Membres
Membre FF
j'ai refait tous les cablages mais rien de plus
pas de son pas d'eclairage au score pas de lancement de partie
si quelqu'un a une idee
la cpu vient d'etre refaite


David

Big Boos
Membre du personnel
Big Boos
Tu avais les connecteurs ???

DIs la Cpu avec l'acide .... As tu changé les cosses ???

As tu bien 5 Volts déjà

As tu une DEL que la carte sons qui clignotte ?

En tous cas vu l'acide que j'ai vu .... il faut bien tout refaire au propre

Pourrait on avoir photo des parties re connectées et aussi des connecteurs ?


luce08

Membres
Membre FF
en effet je n'ai pas de del qui s'allume et je doit refaire les connecteurs
mais avec vous je ne desepere pas je sais qu'il y a du monde pour refiler les bonnes infos


David

Big Boos
Membre du personnel
Big Boos
Sans avoir refait la connectique il fallait pas brancher .... Car si une masse vient à être absente .. Cela peut causer des dégats ...


luce08

Membres
Membre FF

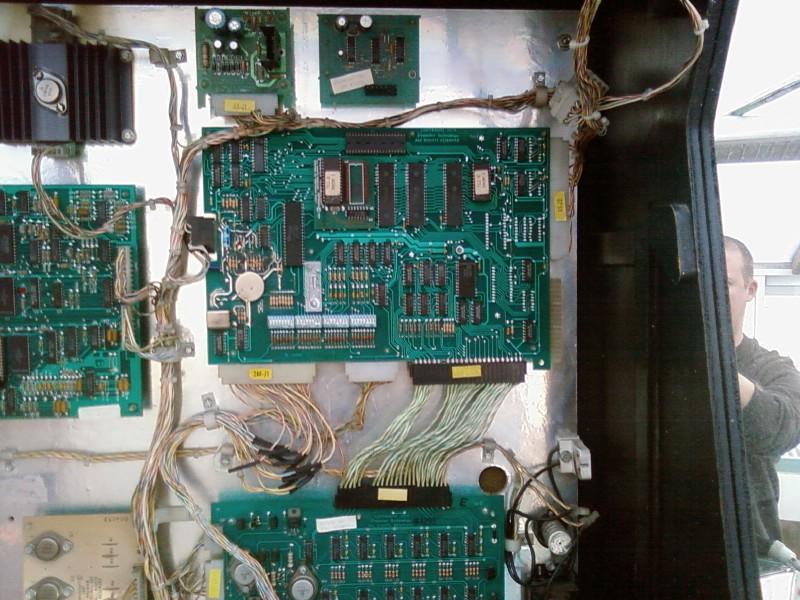

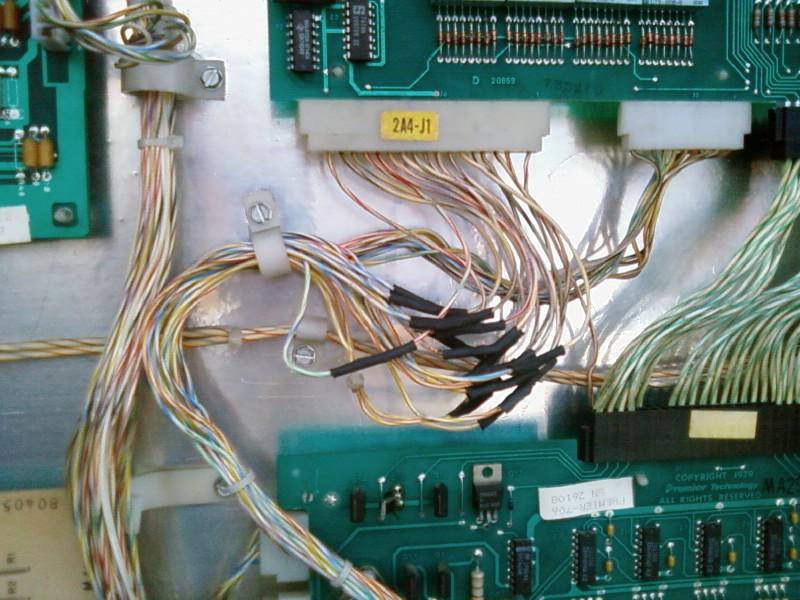

voila les photos du connecteur refait mais toujours pareil pas de del qui s'allume
comment est ce que je peux tester le 5 volts


David

Big Boos
Membre du personnel
Big Boos
Sur C1 de la CPu le condo de 100 µF bleu que j'ai remplacé

Sinon ton connecteur A1J1 est bon ??? On dirait un truc refait .. ?


luce08

Membres
Membre FF
oui en effet je n'ai pas de connecteur d'origine donc c'est un connecteur 5 broches
j'ai suprimer la broche du milieu et alimente les 4 autres 2broches un vide et 2 broches
ca passe nickel au niveau connection
j'aurai aimé qu'il fonctionne pour faire une commande groupée de tout ce qui me manque
tu penses que ca peut venir de la le fait que je n'ai rien qui fonctionne


David

Big Boos
Membre du personnel
Big Boos
Normalement tu peux "booter" le jeu, juste avec la Cpu et l'afficheur

Cela te dira déjà si tu as la cpu qui marche

Mais vérifie le +5V consciencieusement et aussi la connectique

PS> la Cpu boote juste avec l'alim A1J1, l'afficheur te permettra de le voir

Le reste tu auras juste une info au niveau du slam ou alors un défilement de high score

Cela permettra déjà de cibler où serait un soucis


luce08

Membres
Membre FF
oui je voudrais tester le +5v mais ou sont les points de tests
je suis bloqué
vous me dites que la cpu boote avec l'alim a1j1 ca veut dire que si je branche juste a1j1
ca doit me lancer au moins l'afficheur
expliquez moi un peu je debute et je ne saisi pas encore tous les termes qu'est ce que le slam
merci


David

Big Boos
Membre du personnel
Big Boos
Il n'y a pas de point de tests sur un Gottlieb

Par contre le + 5V tu peux le mesurer sur le condensateur C1 de la CPU

Je demande de mettre que la CPu et l'afficheur

Cela doit booter, soit afficher les scores quasis de suite

Pas de driver de branchée, ni de carte sons ;)


luce08

Membres
Membre FF
j'ai teste le +5v sur c1 de la cpu et donc rien du tout pas de courant
j'ai fait le meme test sur le hot shots et la ca marche donc la panne vient bien de là
comment tester l'alim en 5v c'est bien le machin noir en haut a gauche qui le fourni


David

Big Boos
Membre du personnel
Big Boos
OUi tout a fait c'est le régulateur

Il est possible que ce dernier soit défectueux mais, n'oublie pas les fusible dans la caisse

Commence par vérifier la tension sur le condensateur dans la caisse, sur le bloc transfo

Tu devrais avoir pas loin de 12 V continus dessus

Dis moi après cette vérification ce que tu as
