Bobine + Transistor Flipper Star Trek Next Generation

JARN54

Membres
Membre FF
Bonjour à tous
La bobine d'ejection de la bille situé dans le grand vaisseau blanc (BJORG, je crois) vient de fumer !!

J'ai commandé à David la bobine et le transistor TIP102
Question: est ce bien en Q44 sur la carte driver qu'il faut changer ce transistor ?
Ou est raccordée cette bobine, sur quelle carte et quel connecteur?
Merci de vos réponses
Nota: je débute en flip électronique..... et j ai un peu peur de me tromper ...

LE temps que je cherche cela ... Manuel... Pas COILS... tu trouves alors immédiatement le composant qui pilote la bobine

Dans le vaisseau

Borg Kicher ...Mais là c'est une 23-800

Tu m'as pris une 25-1000

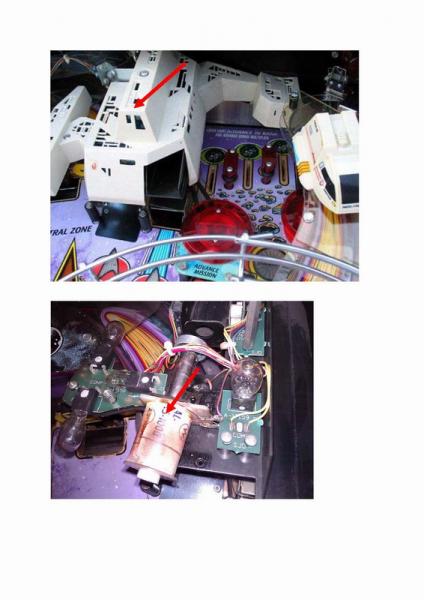

Avant tout montre moi avec une fleche sur ton plateau où exactement !

Bin Ouiii
Cela n'est pas la bonne bobine
Cela explique que cela à cramé
Cela devait lourdement insister en permanance

C'est bien un 23-800 qu'il faut

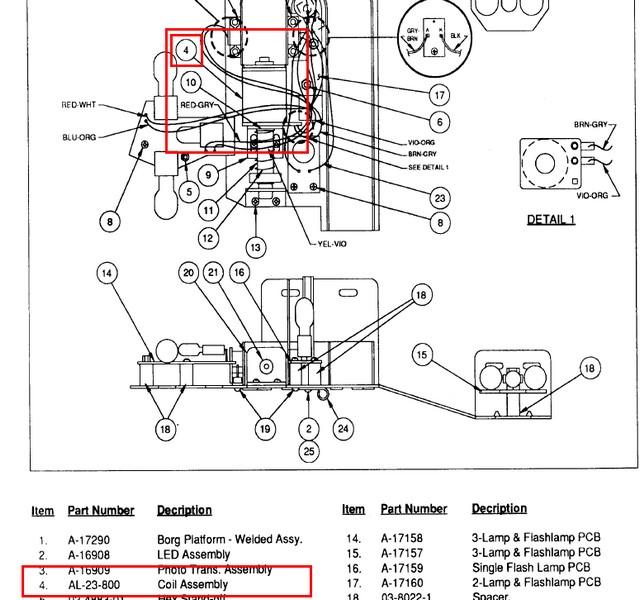

Regarde en page 2-25 du manuel (pdf)


N'oubliez jamais de ne pas vous référer à ce qui existait sur votre jeu, mais bel est bien qu'au manuel ;)

Bonjour à tous, merci DAVID de m'avoir envoyé les bobines avec la diode soudée. C'est rés sympa !
Donc j ai mis la bonne BOBINE A23-800 et changé le TIP102 EN Q44 sur la carte driver. En fait quand j allume le flip ,cette bobine se met en action de suite, ce qui explique qu'elle a cramé . Est ce que cela peut avoir un rapport avec le fait que j'ai changé les ponts de diode BR1 et BR2. aurais je fait une connerie?
Merci d'aiguiller mes recherches

Il faut peut être regarder aussi les résistances et le petit transistor avant
