Resolu Bally mpu 35 ne démarre pas, King Of Steel

[Manu44]

Bonjour, suite à un échange de flipper, voici arrivé un Kings of steel en panne (sinon c’est pas drôle).
La mpu semble ne pas démarrer, la led reste allumée fixe sans clignotement.
La carte ne semble pourtant pas avoir été victime d’oxydation. Miraculeusement car il y a toujours la pile dessus.

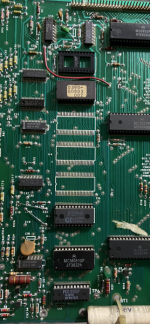

Je joint quelques photos. J’ai lu quelques informations, dois-je commencer par remplacer Q2 ?



[lioevry]

Bonsoir. C'est vrai qu'elle est belle ta carte C'est assez rare d'en trouver une dans un état aussi bon!
si les supports sont d'origines ils créés assez facilement des faux contacts.
essaye d'enlever/replacer les circuits principaux (U7/U9/U10/U11)
et vérifies que leurs pattes ne sont pas cassées...



[lioevry]

par ailleurs sur tes photos on ne voit pas bien U2 et U6 (il faut que les straps correspondent bien à ta configuration)
1 EEPROM et une PROM visiblement



[Manu44]

Bonsoir et merci.
Cette après-midi j’ai retirés délicatement toute les puces qui sont sur des supports il n’y a pas de pattes cassées, je les ai brossé puis remise.
Je joint une autre photo pour voir U2 et U6.



[lioevry]

Bonsoir et merci.
Cette après-midi j’ai retirés délicatement toute les puces qui sont sur des supports il n’y a pas de pattes cassées, je les ai brossé puis remise.
Je joint une autre photo pour voir U2 et U6.

Sur ta photo
U2 on croit voir une Ref.2732
mais U6 reste flou! hélas



[lioevry]

U2: plutôt 2532... confirmes Stp



[Manu44]

Sur U2 c’est : 2532C
J’ai zoomé sur U6 : photo



[lioevry]

tout cela a l'air correct par rapport au listing Bally
Bally Pinball CPU Board ROM Numbers, sorted by ROM number.
On the top of every 1977 to 1985 Bally pinball black masked ROM there is a part number.
The list below shows what pinball game this ROM part number goes to on the CPU board.
KINGS OF STEEL KNGS2732.U2 720-5332.U6
et si tu a une 2532 en U2 et une 9332 en U6, tes jumper devraient être (à vérifier donc)

U2 ROM	U6 ROM	MPU Jumpers in Numeric Order	Jumper CUTS

2532 or 9332

2532 or 9332

E4-12, 7-8, 10-11, 13a-14, 16a-34, 29-33, 31-32

E13-15



[Fred G5]

Oui une belle carte, c'est un miracle que la batterie n'ai pas coulé, vire là de suite.
Je commencerai par vérifier le +5V, c'est la base



[Manu44]

Bonjour,
J’ai mesure 5,15 v sur le cpu
Sur tp2 il me semble.



[Manu44]

Rectification, c’est sur tp5 que je mesure 5,15V.



[Fred G5]

L'alim est bonne

Je te conseil déjà d'aller lire l'article du Boos sur les flash et leurs possibles pannes associées ICI



[David]

OUi lire ce que j'ai écrit

Ici U6 est de type 9332, PROM une fois programmée

T'occupes pas de Q2 en plus tu trouves cela sur Rp --> 2N3904



[Manu44]

Oui j’avais vu cette article en effet, comme la led reste allumé j’ai identifié cette info :
« Toujours allumée
Circuit de détection de présence tension, reset, u9, ou 9602, ou 74LS37, ou U6,U2,U1 »

C’est pas super concret pour moi
le q2 fait bien parti du reset ?

Sinon j’ai lu aussi mettre en contact 39 et 40 de u9, est-ce une bonne méthode ?



[lioevry]

bonsoir
si tu ne sais pas lire le schéma elec. de la carte MPU ça risque d'être très compliqué pour toi de dépanner ta MPU !!!
Q2 c'est le transistor qui commande la LED aux 7 flash (si il est Ko elle peut rester allumée en permanence)
tu peux le contrôler avec un multimètre.
Ensuite il faut tester la circuiterie de RESET (39 et 40 de U9 court-circuitées forcent le reset)
tout cela n'est pas simple pour un non initié , la bonne solution est plutôt d'envoyer ta MPU en réparation

L.P



[Manu44]

Juste une précision :

Ici U6 est de type 9332, PROM une fois programmée

Donc u6 ok ?

T'occupes pas de Q2 en plus tu trouves cela sur Rp --> 2N3904

Tu me donnes la référence mais tu m’écris
« ne t’occupe pas de q2 »

désolé mais pas sûr d’avoir compris la réponse.



[Maitre Des Lieux]

Un sujet UNE QUESTION
Donc là c'est cpu ou alim ou sons etc ...
Sujet verrouillé tant qu'il n'aura pas été ouvert d'autres sujet concernant et ce uniquement UNE CARTE ou UNE QUESTION liée



[Maitre Des Lieux]

Réouverture pour continuer ce sujet de CPU et UNIQUEMENT de cpu



[Manu44]

Bonjour, j’ai lu que pour faire un teste je peux mettre en contact 39 et 40 sur 6800 u9
Comment je repères les numéros sur la puce ? Le numéro 1 est-il en bas à gauche et le 40 en haut à droite ? (Sur la carte)



je joint une photo du schéma



[lioevry]

39-40 en haut à gauche du composant
ça doit au moins éteindre la LED pendant la mise en contact de ces deux pin.
mais tu va avoir beaucoup de mal à aboutir si tu n'y connais pas grand chose...
