Question Atlantis Bally relais lampe

[Nabucho77]

Bonjour,
Ptte question sur le relais de lampe, le fronton est éteint et le relais claque au rythme des illuminations (en fonctionnement normal)
Est ce qu'il faut juste changer le relais (si possible, j'ai pas regarder sur RP) ou y a t'il d'autres choses à vérifier avant?

merci bonne journée



[David]

Pfff ce manuel

Je ne le trouve pas dans la partie manuel (son câblage surtout)
TSSSSSSS
Là j'ai du mal à aider sans cela et le pdf que j'ai est assez merdique en résolution



[Nabucho77]

moi j'ai ce manuel de 128 pages
tu as le même ?



[David]

OUai
Mais il n'y a rien sur le câblage du relais en question
Ni son schéma
Ni rien du tout du tout



[David]

En tous cas ce qui est certain si tu l'entends clignoter c'est que le relais est bon
Mais comme je n'ai le schéma de la carte je ne puis dire
Purée cela remonte à trop loin me souviens plus sur ce jeu



[Nabucho77]

Dsl pour le manque de réponse de ma part.
j'étais en vacances

Je vais regarder un peu mieux ce WE.
je suppose que prendre des photos n'aidera pas ?
merci d'avoir pris le temps



[régis]

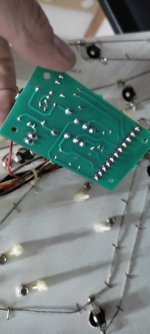

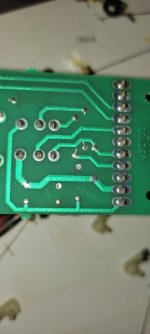

Tu as regardé au dos de la carte : les pistes sont en bon état ? Si tu as un doute, poste une photo.



[Nabucho77]

Tu as regardé au dos de la carte : les pistes sont en bon état ? Si tu as un doute, poste une photo.

La carte ?
la carte où est posé le relais ?



[Nabucho77]

pour info

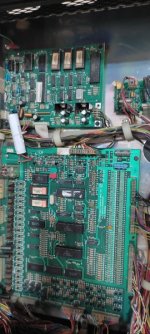

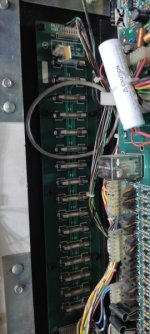

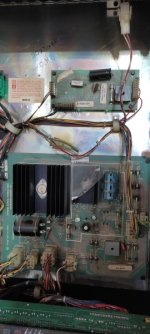

j'ai pris en photo tout le fronton.



[David]

La carte ?
la carte où est posé le relais ?

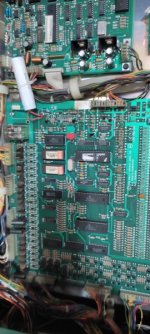

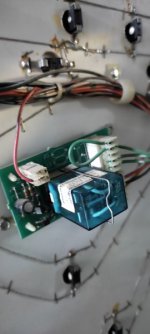

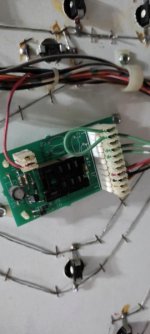

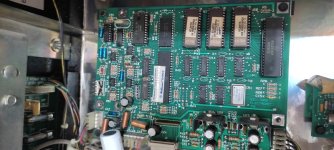

Mais c'est la carte que tu as mise en photo les premières photos de ton sujet
Faut la démonter pour nous montrer le dos de celle ci



[Nabucho77]

j'imaginais bien que c'est celle là que vous vouliez voir

ça m'a l'air normal.

est ce qu'il peut y avoir un défaut avec les ampoules, elles sont d'époque je pourrais les passer en led?
(j'imagine que non, maisq bon ya pas de questions bêtes)

merci



[David]

Faut un gros plan et net
Car là on ne voir guère ce qui importe, les soudures



[Nabucho77]

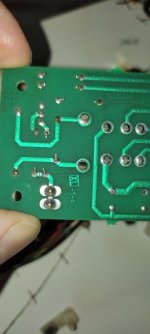

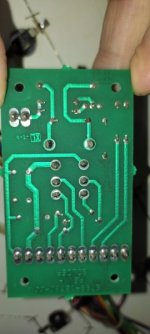

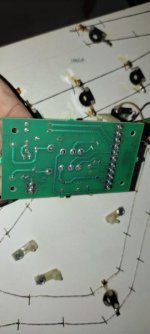

ci joint des zooms
en regardant mieux les photos il y a peut être une soudure de bizarre. je vérifierai en rentrant chez moi.
la 2éme photo (708 ) au milieu du quart de la photo en haut à gauche.



[Nabucho77]

je reviens sur le bruit que fait le relais.
ce bruit n'était pas présent avant, il calque comme les anciens panneaux de la SNCF, (les plaques de lettres qui défilent).
autre remarque, je vous joins une photo des ampoules du fronton, je trouve bizarre que les pattes soient repliées pour s'introduisent dans le culot.
la patte du bas est reliée sur l'ampoule comme celle du haut pour rentrer dans le culot, est ce normal?



[David]

POur la carte je ne vois rien de suspect

La lampe est HS, usée là

Par contre le fil cela arrive quand cela fait longtemps que c'était dans la pince du support



[David]

ce bruit n'était pas présent avant, il calque comme les anciens panneaux de la SNCF, (les plaques de lettres qui défilent).

Me faut absolument le schéma
Car je dirais qu'il y a une lampe pas loin pour le relais, et comme les sorties sont à base de Thyristors sur la carte là, il faut une ampoule qui marche bien justement

A voir car là je n'ai aucun schéma



[Nabucho77]

je peux changer toutes les ampoules pour les passer en LED.
Mais je suppose qu'il y a plusieurs types de led ?
il faut que je fasse une commande pour le spinner autant en profiter.

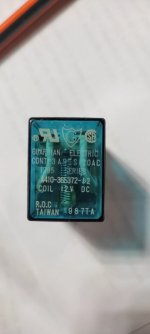

Et changer le relais ? c'est dispo comme pièces et quelle caractéristiques?



[David]

je peux changer toutes les ampoules pour les passer en LED.

NON

PAs sur un bally
Cela n'est pas prévu avec les thyristors

OUblie cette idée loufoque des LAIDES



[David]

Et changer le relais ? c'est dispo comme pièces et quelle caractéristiques?

Le relais n'est surement pas HS
Regarde la valeur de la résistance de sa bobine et contrôle les contacts (au moins ceux qui sont liés ensemble au repos)
Faut se lever très tôt pour cramer un tel relais



[Nabucho77]

NON

PAs sur un bally
Cela n'est pas prévu avec les thyristors

OUblie cette idée loufoque des LAIDES

Ah ok
par contre, tout le plateau a été refais en LaiDES.
c'est un problème?
